Teile und ihre Funktionen
, Buchse REMOTE/SERVICE
Ein Personal Computer oder ein anderes externes Gerät kann hier angeschlossen
werden, wenn ein Schwenk-/Neigekopfsystem von diesen Geräten gesteuert werden
soll.
- Schalter REMOTE/SERVICE
(Werkseinstellung: R)
Funktionswahlschalter für Buchse REMOTE/SERVICE. Stellen Sie den Schalter während
des Betriebs auf die Position "R".
. Buchse TO PAN/TILT HEAD 1/EXT
• Fungiert als Anschlussbuchse 1 des Schwenk-/Neigekopfes, wenn EXTERNAL
CONTROL OUT auf OFF gesetzt wird (siehe Seite 24).
Schließen Sie ein 10BASE-T-Geradkabel (entspricht UTP-Kategorie 5) an die Buchse
IP/RP des Schwenk-/Neigekopfes an.
Kann bis auf maximal 1.000 m verlängert werden.
Benutzen Sie den RS-232C/RS-422-Konverter, und nehmen Sie den Anschluss an
den RS-232C-Steueranschluss des Schwenk-/Neigekopfes vor, wenn Sie das Gerät
mit AW-PH300, AW-PH300A, AW-PH500 oder AW-PH600 verbinden.
• Fungiert als Anschlussbuchse des Wähladapters AW-DU600, wenn EXTERNAL
CONTROL OUT auf ON gesetzt wird (siehe Seite 24).
Schließen Sie ein 10BASE-T-Geradkabel (entspricht UTP-Kategorie 5) an die Buchse
PAN/TILT CONTROL IN des AW-DU600 an. Kann bis auf maximal 1.000 m verlängert
werden.
Weitere Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des
Wähladapters AW-DU600. Verwenden Sie statt dessen die folgenden Ausdrücke:
• AW-RP605 Š AW-RP555
• Buchse EXTERNAL CONTROL OUT
Š Buchse TO PAN/TILT HEAD 1/EXT
• In Systemen mit AW-DU600 gibt es keine Software-Versionsbeschränkungen für
dieses Gerät.

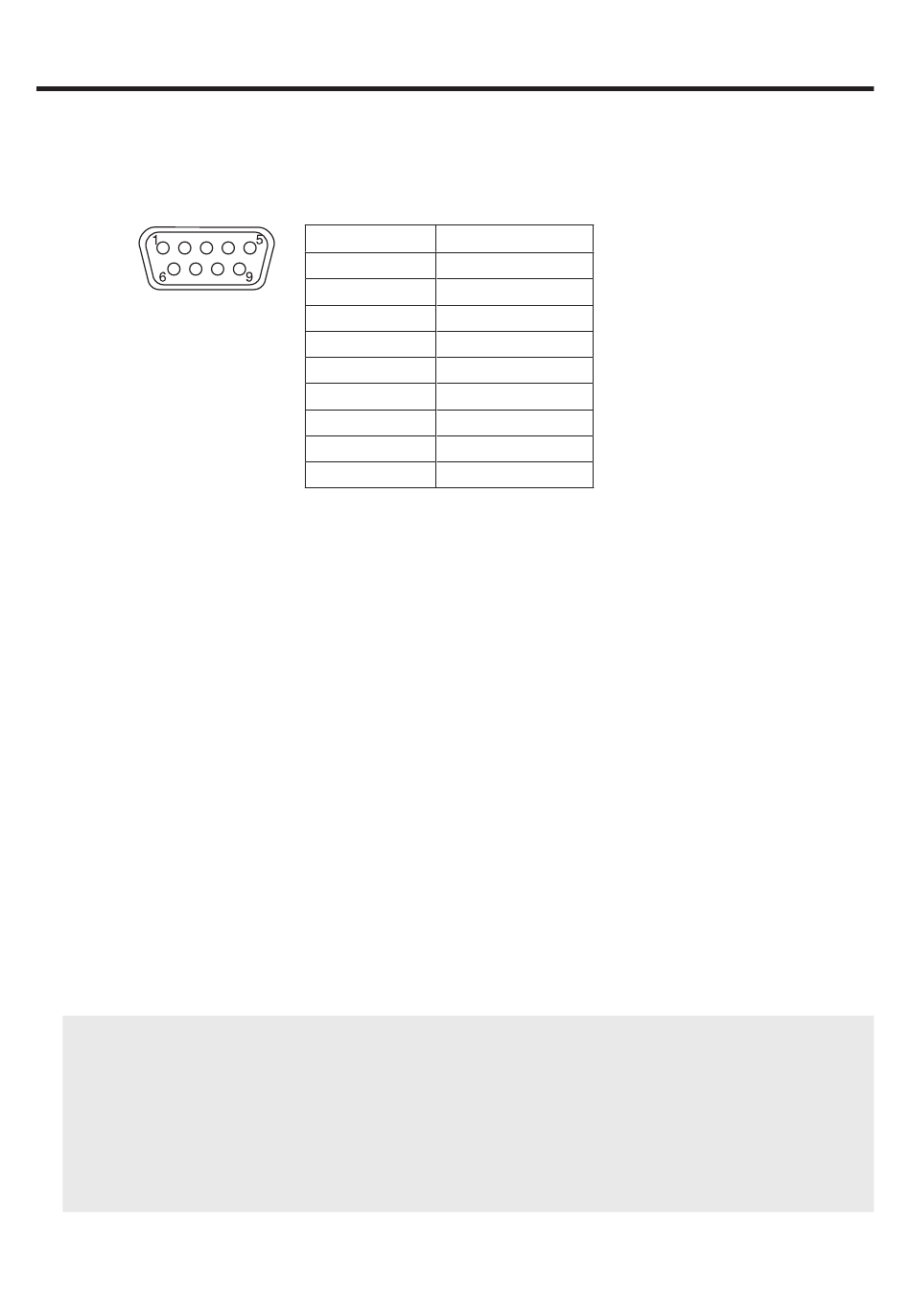

Stift-Nr. Signalbezeichnung
1 –––
2 RXD IN
3 TXD OUT
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 –––
17 (G)
