Partes y sus funciones

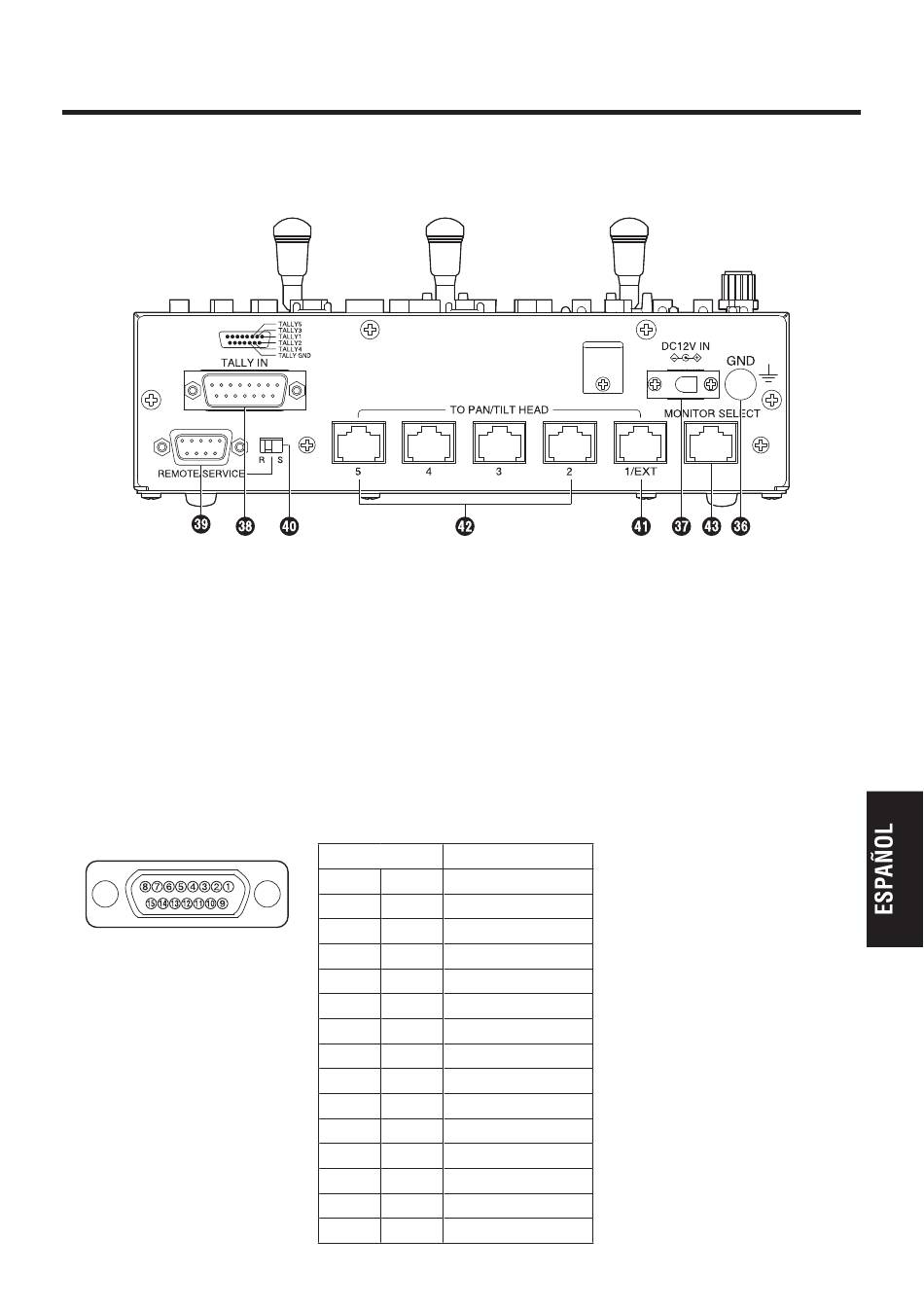

wPanel de conectores trasero
) Terminal GND
Se utiliza para conectar la unidad a tierra.
* Terminal DC 12 V
Para conectar el adaptador de CA AW-PS505A (vendido separadamente).
+ Conector TALLY IN
Conecte este conector al conector TALLY del conmutador de vídeo u otras unidades.
Cuando el conector TALLY se ajuste al nivel GND, la luz TALLY () se enciende. No
aplique una tensión superior a 5 V a este conector.
Disposición de conectores
según se mira desde el
panel trasero del AW-RP555
N.° de contacto Nombre de señal
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4
12
5
13
6
14
7
15
8
16 (S)
–––
–––
–––
–––
–––
–––
–––
–––
–––
