Collegamenti
Se si utilizza la testa panoramica orizzontale/verticale
AW-PH300, AW-PH300A, AW-PH500 o AW-PH600
Il segnale di controllo di questa unità deve essere convertito da RS-422 a RS-232C.
Per il convertitore RS-232C/RS-422 e il cavo di collegamento, rivolgersi al rivenditore.

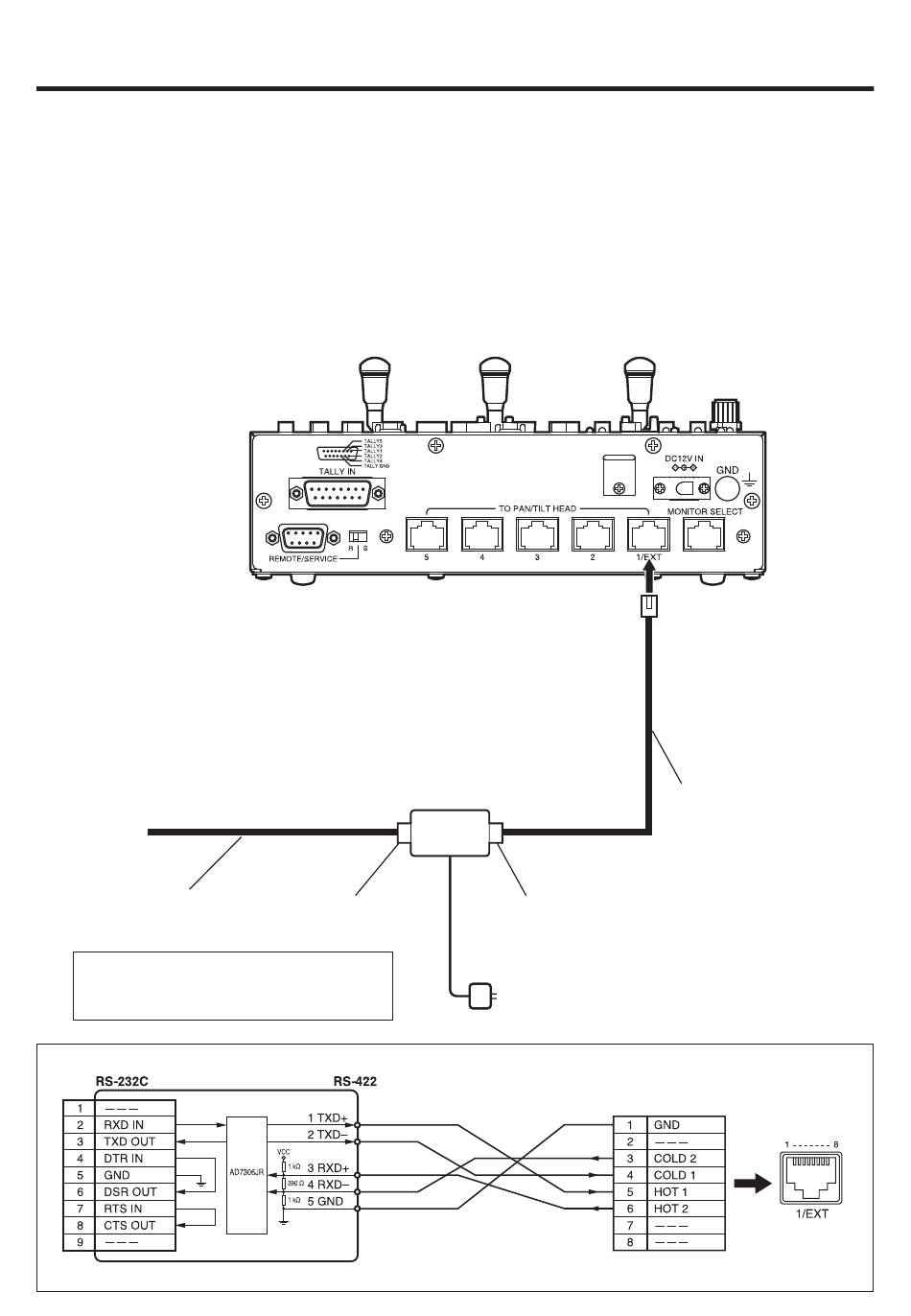

Sotto è mostrato un esempio di collegamenti eseguiti con il convertitore RS-232C/RS-422.
Te sta di panoramica
orizzontale/verticale:
Al connettore RS-232C
Lunghezza cavo:
Meno di 10 metri
Per la testa di panoramica orizzontale/
verticale AW-PH300 o AW-PH300A si può
usare il cavo RS-232C AW-CA28T9.
Convertitore RS-232C/RS-422
D-Sub (9 pin) maschio
Convertitore RS-232C/RS-422
Lato RS-232C
21 ( I )
Lunghezza cavo:
Meno di 800 metri
Lato RS-422

Pannello connettori posteriori:

Spina connettore modulare 8 pin
