Les commandes et leurs fonctions

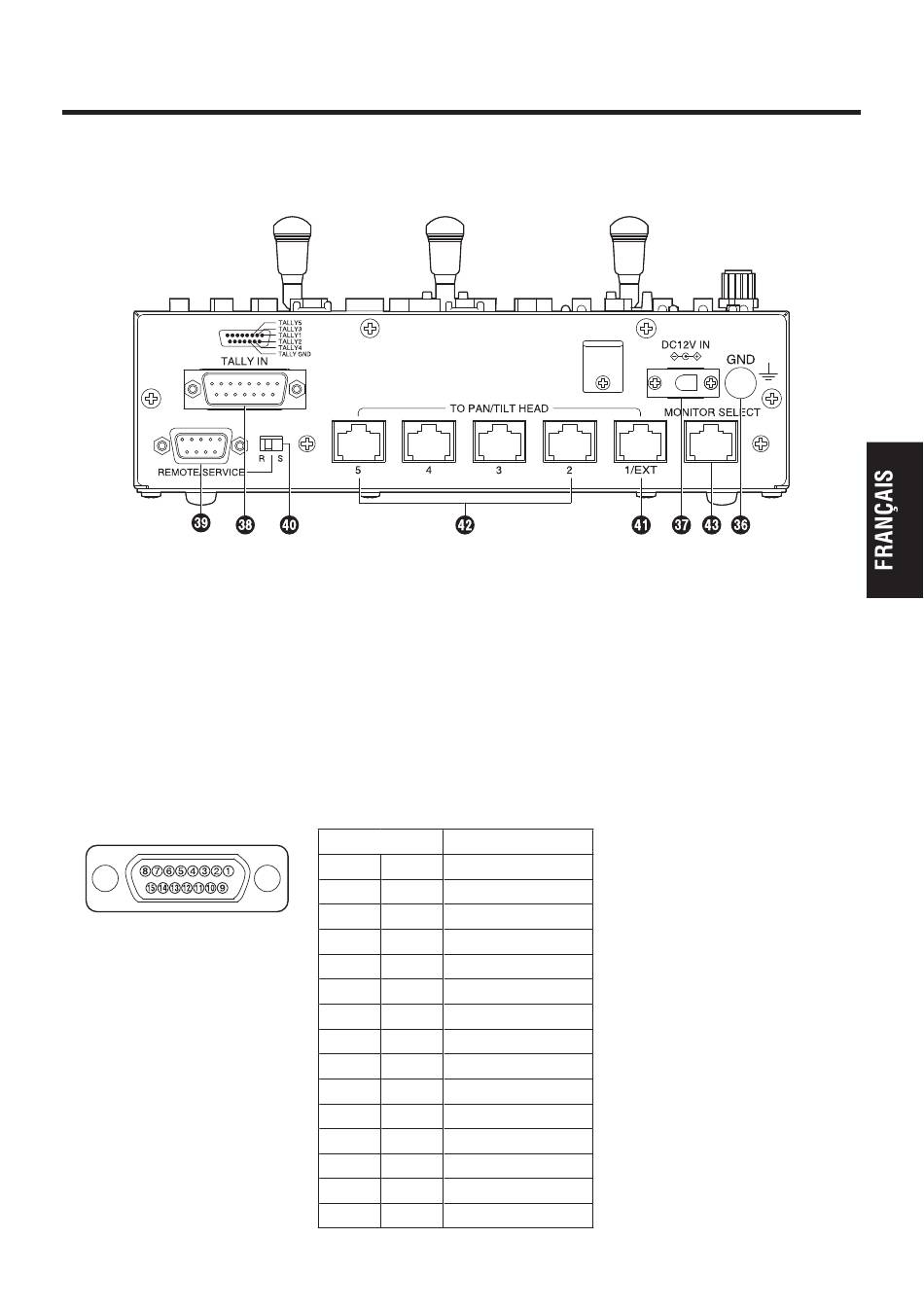

wPanneau arrière des connecteurs
) Borne GND
Elle sert à mettre l'appareil à la terre.
* Borne DC 12 V IN
La raccorder à l'adaptateur secteur AW-PS505A (vendu séparément).
+ Connecteur TALLY IN
Le raccorder au connecteur TALLY du module de commutation vidéo ou de tout autre
appareil.
Si le connecteur TALLY est réglé sur le niveau GND, le voyant TALLY () s'allume. Ne
pas appliquer de tension supérieure à 5 V à ce connecteur.
Brochage des connecteurs
vu depuis le panneau
arrière de l'AW-RP555
N° de broche Nom du signal
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4
12
5
13
6
14
7
15
8
16 (F)
–––
–––
–––
–––
–––
–––
–––
–––
–––
