Parti e loro funzioni

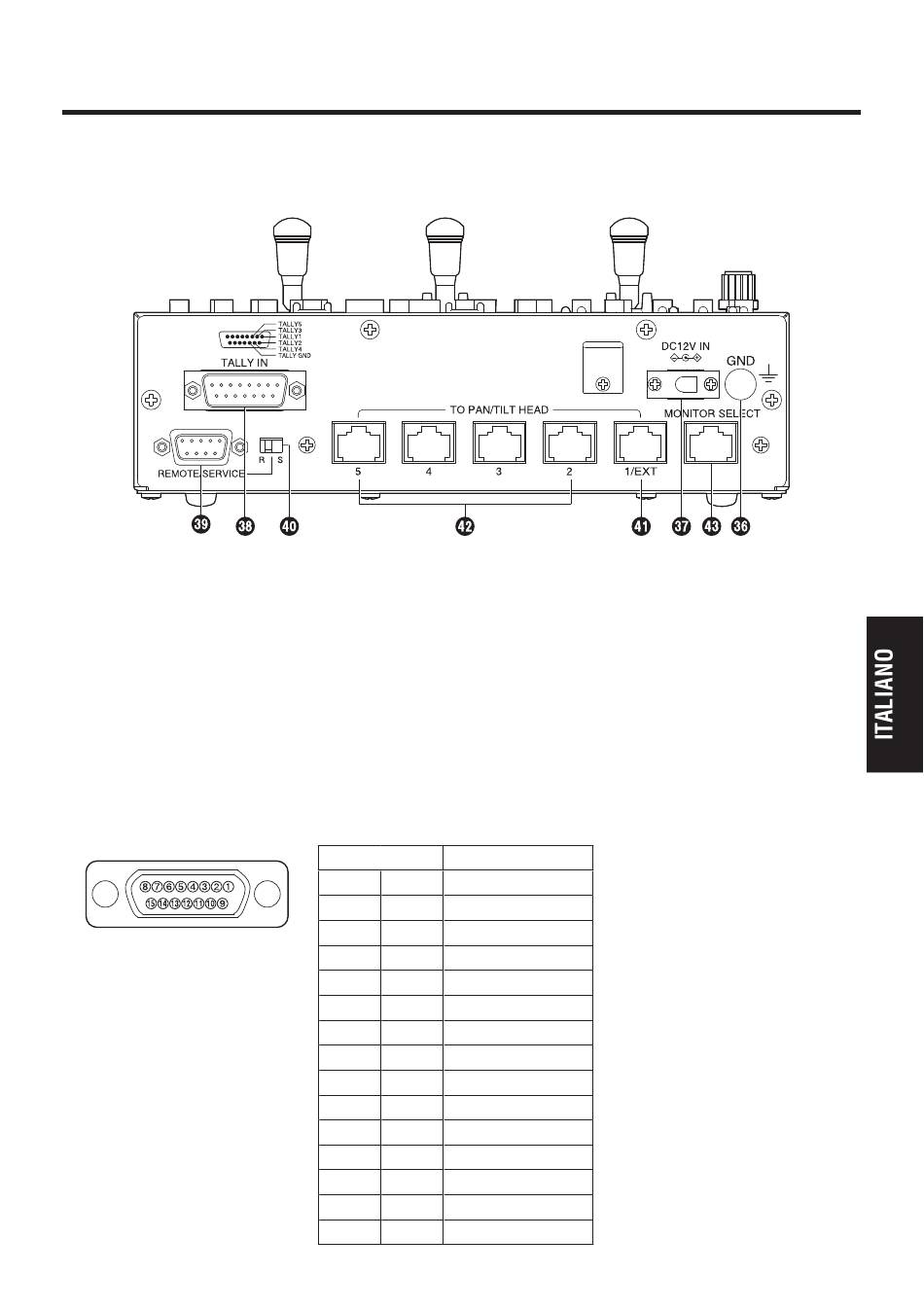

wPannello connettori posteriori
) Terminale GND
Riservato al collegamento di terra dell'unità.
* Terminale DC 12 V IN
Riservato all'alimentatore c.a. AW-PS505A (venduto separatamente).
+ Connettore TALLY IN
Collegare questo connettore al connettore TALLY dello switcher video o di altre unità.
Quando si regola il connettore TALLY al livello GND, la spia TALLY () si accende. Non
alimentare una tensione di oltre 5 V a questo connettore.
Brochage des connecteurs
vu depuis le panneau
arrière de l'AW-RP555
Pin No. Nome segnale
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4 –––
12 –––
5 –––
13 –––
6 –––
14 –––
7 –––
15 –––
8 –––
16 ( I )
