Instrucciones de montaje y uso

4.1. Montar la unidad de control de sauna

Tenga en cuenta la fig. 1 (página 8) y la Fig. 2 (página 9).
1. Enrosque tres tornillos con ranura en cruz (20 mm) conforme a la Fig. 1
a aprox. 1,70 m de altura, dejando una distancia de 7 mm respecto a la
pared de la sauna (véase Detalle en la Fig. 2).
2. Con ayuda del dispositivo de suspensión, cuelgue la unidad de control de
sauna sobre el tornillo de estrella superior de forma que quede apoyada
sobre los dos tornillos inferiores.
3. Asegúrese de que la unidad de control esté bien sujeta.

4.2. Conectar los cables

Tenga en cuenta la Fig. 3 (página 9).
1. Introduzca la clavija del cable del sensor del calefactor 3 en la hembrilla
de conexión para el sensor del calefactor 1.
2. Introduzca las clavijas de los cables del calefactor, de alimentación y de
la iluminación 4, 5, 6 en las hembrillas de conexión correspondien-
tes 9, 8, 7.
La hembrilla de conexión 2 no se utiliza.

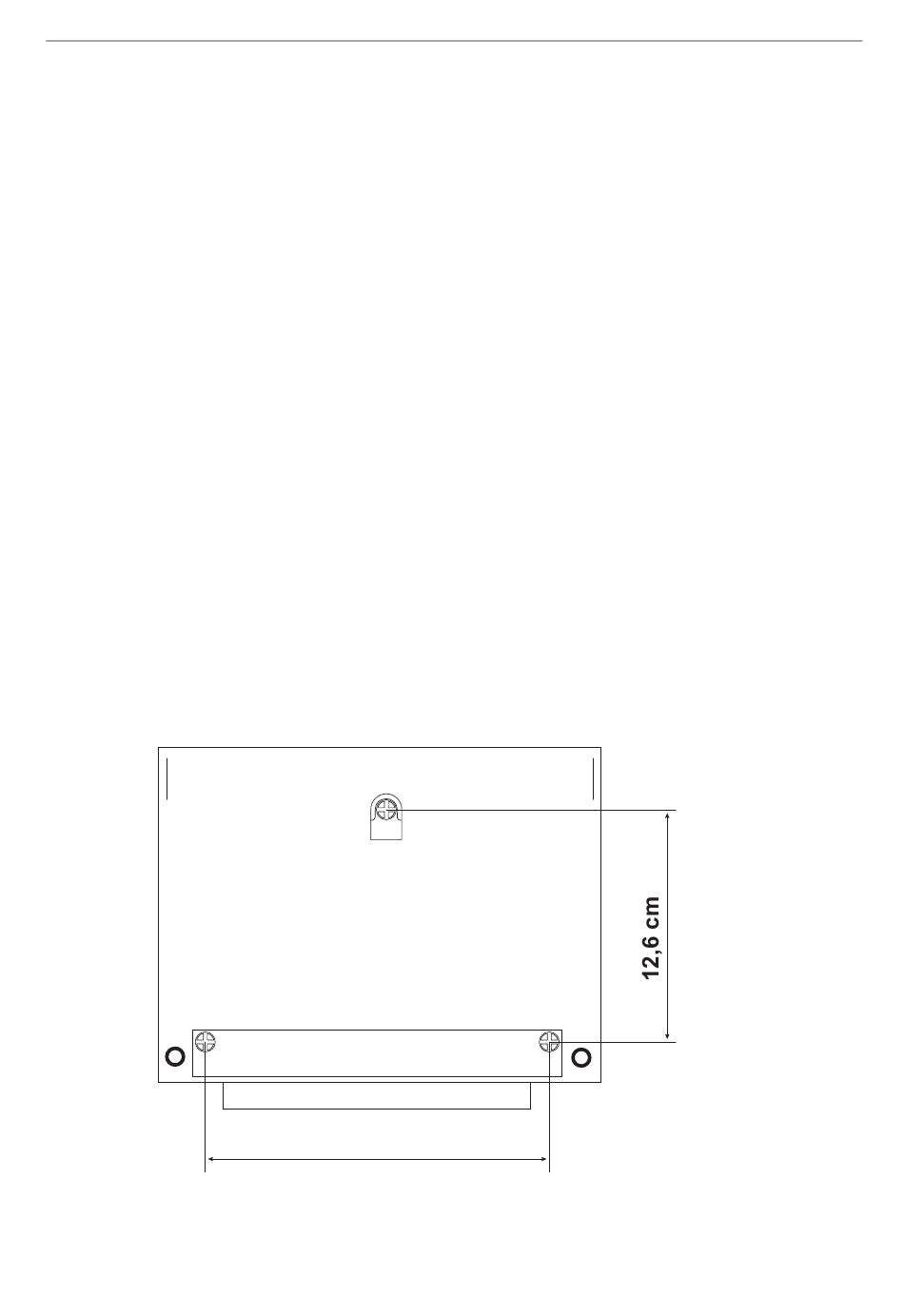

Fig. 1
WORLD OF WELLNESS
18,2 cm
Pág. 8/14
