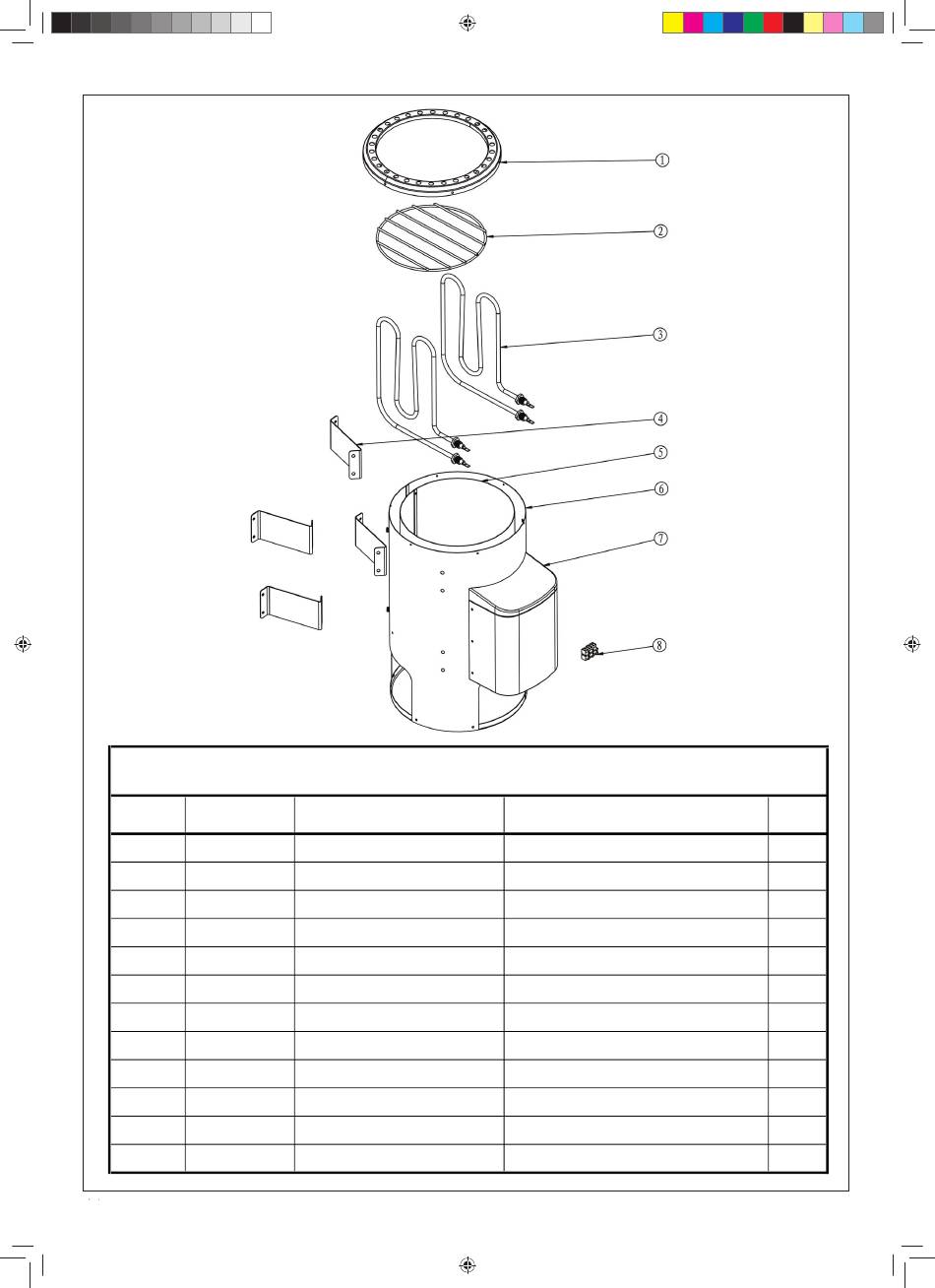

Ersatzteilzeichnung
Art.Nr. 70444 (086.37.467.11) 3.6 KW Saunaofen ES-SS / Edelstahl Plug & Play
Position
Art.Nr.
1
0865000998
2
0865000999
3
0865001000
4
0865001001
zu 4
0865033162
7
0868002113
zu 7
0865001002
8
0868002113
9
0865001003
zu 9
0865001004
zu 9
0865001005
ohne
0865063361
24
Anleitung_ Saunaofen_37.467.11.indd 24
Anleitung_ Saunaofen_37.467.11.indd 24
Bezeichnung
Abdeckung
Steingitter
Heizspirale 1,8 kW
Wandhalter
Schraube M 5 x 12 mm
Anschlussbox
Abdeckung Anschlussbox
Kabelbaum 3,6 kW
Bodenblech
Schraube 4 x 10 mm
Hutmutter M 4
Spaxschraube 5 x 35 mm
Description
Top cover
Stone grid
Heating spiral 1,8 kW
Wall holder
Raised chees head screw M5 ×12 mm
Control box external controller
Control box cover PA6
Terminal block 3,6KW
Base
Screw M 4 X 10 mm
Cap nut M 4
Chipboard screw 5 x 35 mm
Menge
1
1
2
4
8
1
1
1
1
6
6
8
