F
Dimensions du poêle pour sauna :
Longueur : 280 mm
Profondeur : 370/460 mm
Hauteur : 460 mm
10
Anleitung_ Saunaofen_37.467.11.indd 10
Anleitung_ Saunaofen_37.467.11.indd 10
Remarque:
Le dispositif de commande peut être détruit par un mauvais raccordement.
La garantie devient caduque en cas de mauvais raccordement.
Instructions pour l'électricien(ne)
Pour raccorder le poêle et toutes les installations électriques, il faut respecter la
directive DIN VDE 0100 et la directive de prévention des accidents BGV A2.. Le
client doit prévoir un dispositif externe de séparation pour tous les pôles à mise
hors circuit complète, conformément à la catégorie de surtension III.
Attention
Attention
Les câbles de raccordement secteur doivent être des câbles souples enveloppés
de polychloroprène. Les câbles de raccordement ne sont pas compris dans la
livraison ! Tous les câbles posés à l'intérieur de la cabine doivent être appropriés
Fig. 3
à une température ambiante d'au moins 140 °C. Il convient d'utiliser des câbles
en silicone résistants à la chaleur. La section transversale minimale du câble de
raccordement et la taille minimale de la cabine du sauna fi gurent dans le tableau
(p. 5 tabl. 1). Un schéma des connexions est apposé sur la face interne du
recouvrement de la boîte de commutation. Pour des raisons de sécurité, veillez à
ce que les câbles électriques restent invisibles au niveau des parois internes de
la cabine. Lorsqu'il s'agit de cabines de sauna préfabriquées, celles-ci comport-
ent la plupart du temps des gaines ou une conduite vide pour la pose des câbles
dans l'élément mural avec l'ouverture d'entrée d'air. Si votre cabine n'est pas
préparée pour la pose des câbles, nous recommandons d'installer une prise de
raccordement sur la partie extérieure de la cabine (non compris dans la livrai-
son). Percez un trou dans la paroi de la cabine à côté de l'entrée du câble du
poêle et de la prise de raccordement. Faites passer le câble à travers le trou vers
l'extérieur pour le brancher sur la prise de raccordement. Tous les câbles doivent
être protégés de l'endommagement. Pour ce faire, on peut utiliser des gaines ou
des conduites d'installation ou recouvrir les câbles par des baguettes de bois.
Fig.. 4

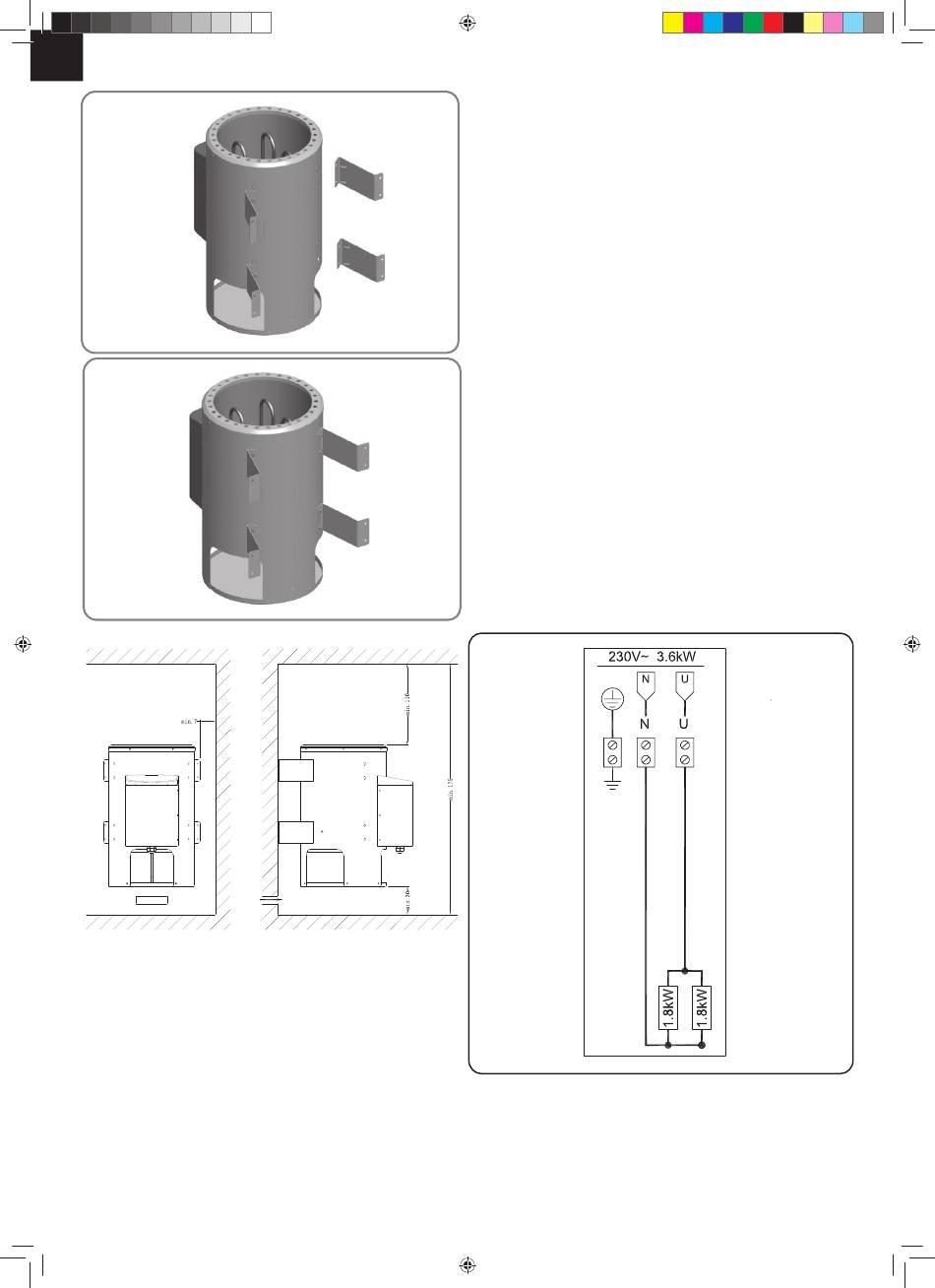

Schémas des connexions
Contrôle de la résistance d'isolement :
On peut mesurer les valeurs de résistance de l'isolement entre chacune des
bornes de conducteur et le boîtier (terre de protection) à l'aide d'un appareil de
mesure approprié. La résistance d'isolement totale entre les bornes de
connecteur et le boîtier (terre de protection) doit en tout cas être supérieure à
1MOhm.
Valeurs ohmiques des poêles :
12.05.15 15:50
12.05.15 15:50
