4.1. Montaggio del dispositivo di comando sauna

Osservare la Fig. 1 (pag. 8) und die Fig. 2 (pag. 9).
1. Inserire tre viti a croce (20 mm) come illustrato nella Fig. 1 a un'altezza di
ca. 1,70 m fino a una profondità di 7 mm nella parete della sauna (v. vista
dettagliata nella Fig. 2).
2. Agganciare il dispositivo di comando alla vite a croce superiore con l'ausilio
del dispositivo di sospensione, in modo che il dispositivo di comando poggi
sulle due viti sottostanti.
3. Controllare che il dispositivo di comando poggi ben saldo sulle viti.

4.2. Collegamento dei cavi

Osservare la Fig. 3 (pag. 9).
1. Inserire la spina del cavo del sensore stufa 3 nella presa di collegamento
del sensore stufa 1.
2. Inserire le spine dei cavi della stufa, di alimentazione e dell'illuminazione
4, 5, 6 nelle rispettive prese di collegamento 9, 8, 7.
La presa di collegamento 2 rimane inutilizzata

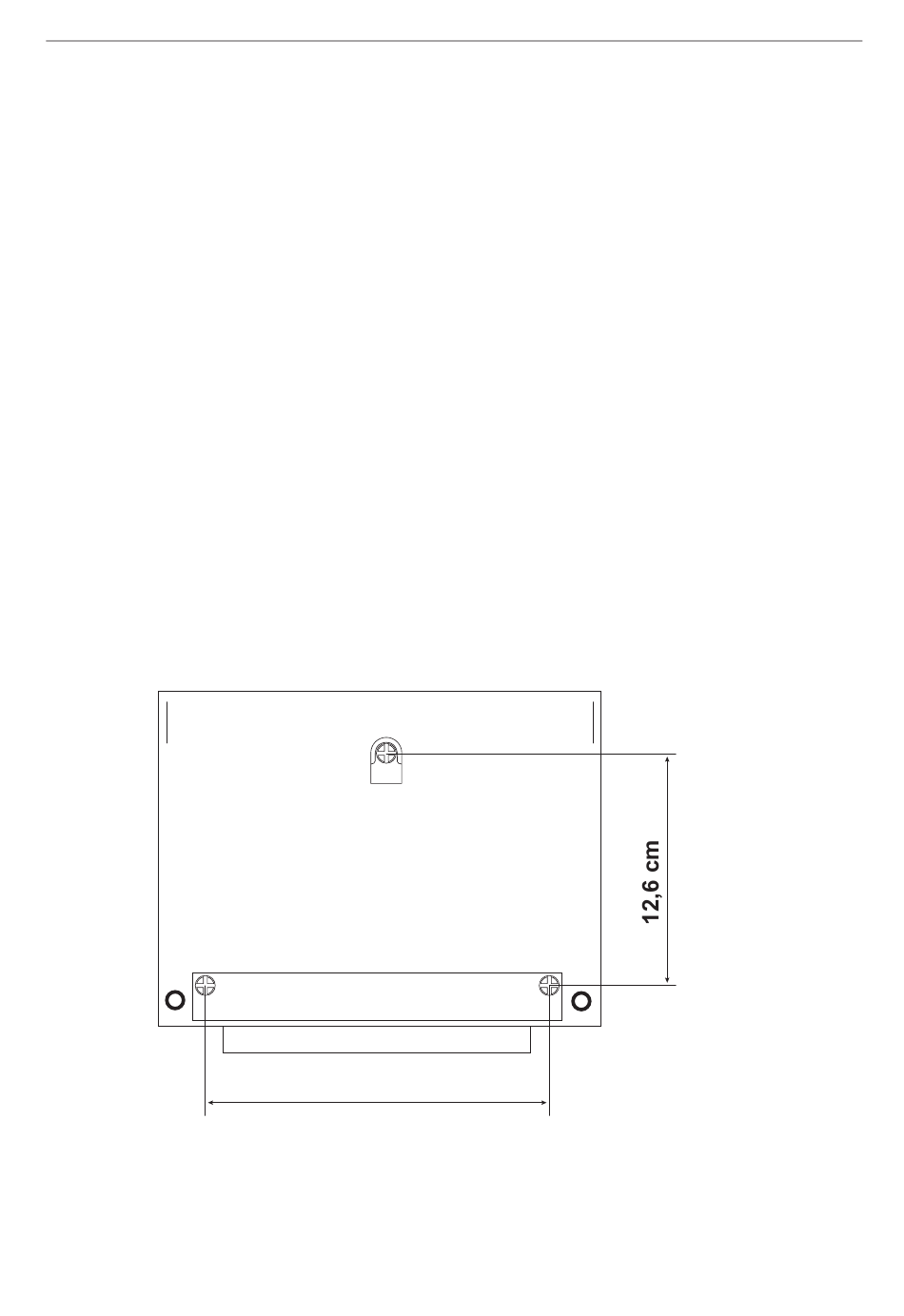

Fig. 1
WORLD OF WELLNESS
18,2 cm
