Montage- und Gebrauchsanweisung

4.1. Saunasteuerung montieren

Beachten Sie die Abb. 1 (Seite 8) und die Abb. 2 (Seite 9).
1. Drehen Sie drei Kreuzschlitzschrauben (20 mm) entsprechend der Abb. 1
in ca. 1,70 m Höhe bis zu einem Abstand von 7 mm in die Saunawand ein
(siehe Detail der Abb. 2).
2. Hängen Sie die Saunasteuerung mit Hilfe der Aufhängevorrichtung auf die
obere Kreuzschlitzschraube, sodass die Steuerung auf den beiden unteren
Schrauben aufliegt.
3. Überprüfen Sie den sicheren Sitz der Saunasteuerung.
4.2. Leitungen anschließen
Beachten Sie die Abb. 3 (Seite 9).
1. Stecken Sie den Stecker der Ofenfühler-Leitung 3 in die Anschlussbuchse
für den Ofenfühler 1.
2. Stecken Sie die Stecker der Ofen-, Versorgungs- und Lichtleitungen 4,
5, 6 in die jeweiligen Anschlussbuchsen 9, 8, 7.
Die Anschlussbuchse 2 wird nicht verwendet.

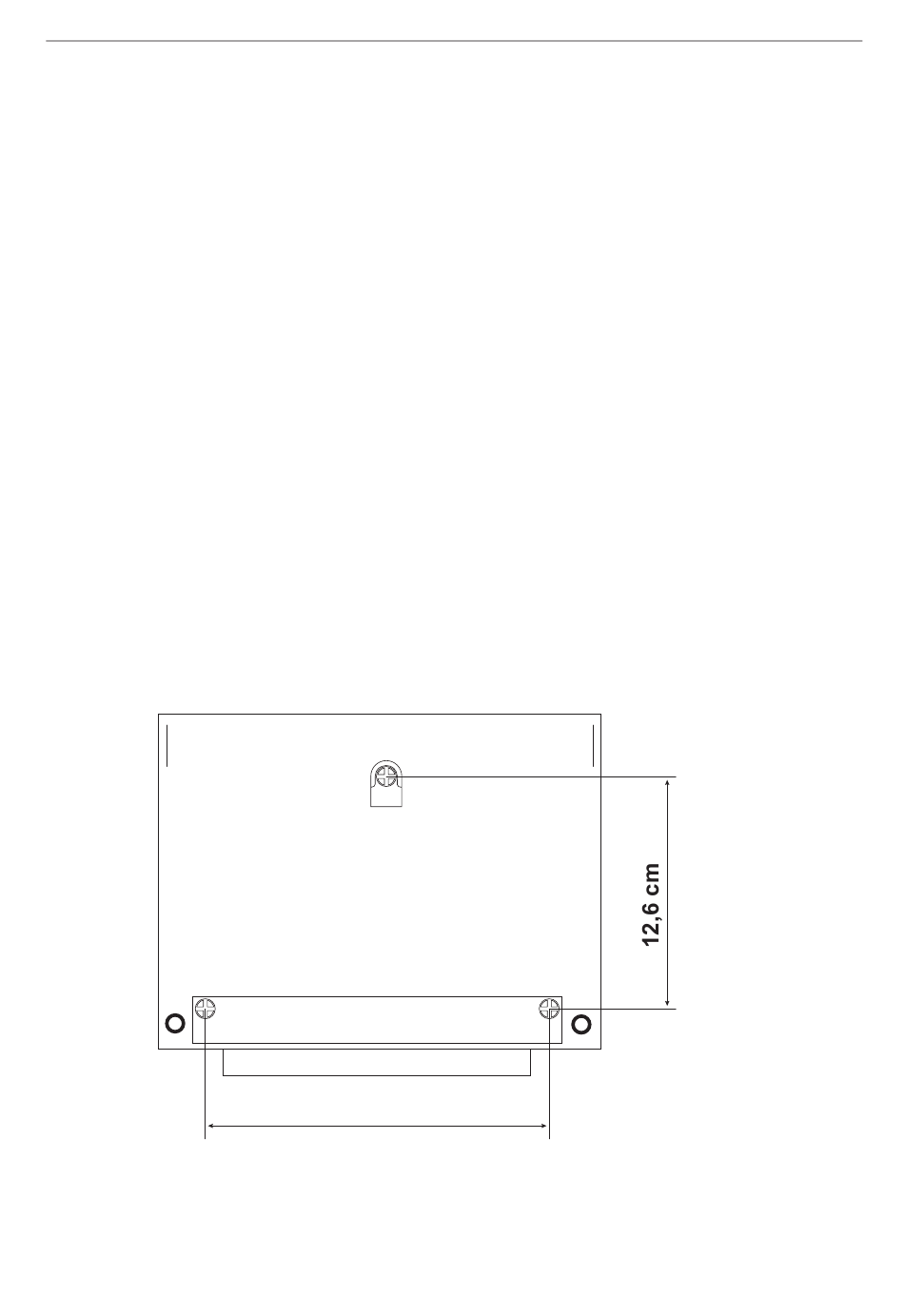

Abb. 1
WORLD OF WELLNESS
18,2 cm
S. 8/14
