13.3.3. DEFINITION DU TAUX DE GLYCOL

Définir le type et la teneur en glycol présent dans le circuit d'eau de l'installation.
Menu principal Menu principal
Etat Etat
Installation Installation
Maintenance Maintenance
Accès Accès
Ouvrir puis réenclencher le disjoncteur FTC pour redémarrer le contrôleur.

13.4. DEMARRAGE DU SYSAQUA

13.4.1. CONFIGURATION DE L'ENTREE D1

Lors de l'installation il est possible de connecter un interrupteur marche/arrêt à distance sur l'entrée D1.
Il est impératif de définir le comportement de cette entrée. Cette entrée est prioritaire sur tous les autres
systèmes de commande.
Menu principal Menu principal 1/4 1/4
Etat Etat
Installation Installation
Maintenance Maintenance
Maintenance Maintenance
Configuration Configuration
Accès Accès
Activation manuelle Activation manuelle
Dégivrage
Dégivrage
Temps de fonctionnement Temps de fonctionnement
Consignation Consignation
Entrées-Sorties
Entrées-Sorties
Paramètres Paramètres
Archives
Archives
NO : le SYSAQUA ne pourra démarrer que si le contact est ouvert
Menu principal Menu principal 1/4 1/4
Etat Etat
Installation Installation
Maintenance Maintenance
Maintenance Maintenance
Configuration
Configuration
Accès Accès
Activation manuelle Activation manuelle
Dégivrage
Dégivrage
Temps de fonctionnement
Temps de fonctionnement
Consignation Consignation
Entrées-Sorties
Entrées-Sorties
Paramètres Paramètres
Archives Archives
NF : le SYSAQUA ne pourra démarrer que si le contact est fermé.
Attention
En cas de modification du paramètrage ouvrir puis réenclencher le disjoncteur FTC pour redémarrer
le contrôleur.
1/4 1/4
Installation Installation
1/12 1/12
03.02.2016 03.02.2016 10:40:05 10:40:05
Sélection langue Sélection langue
Communication Communication
Protection Glycol Protection Glycol
Auto change over Auto change over
Loi d'eau Loi d'eau
Mode Réduit Mode Réduit
Délestage Délestage
Protection basse OAT Protection basse OAT
Protection faible volume Protection faible volume
Planification Planification
Versions Versions

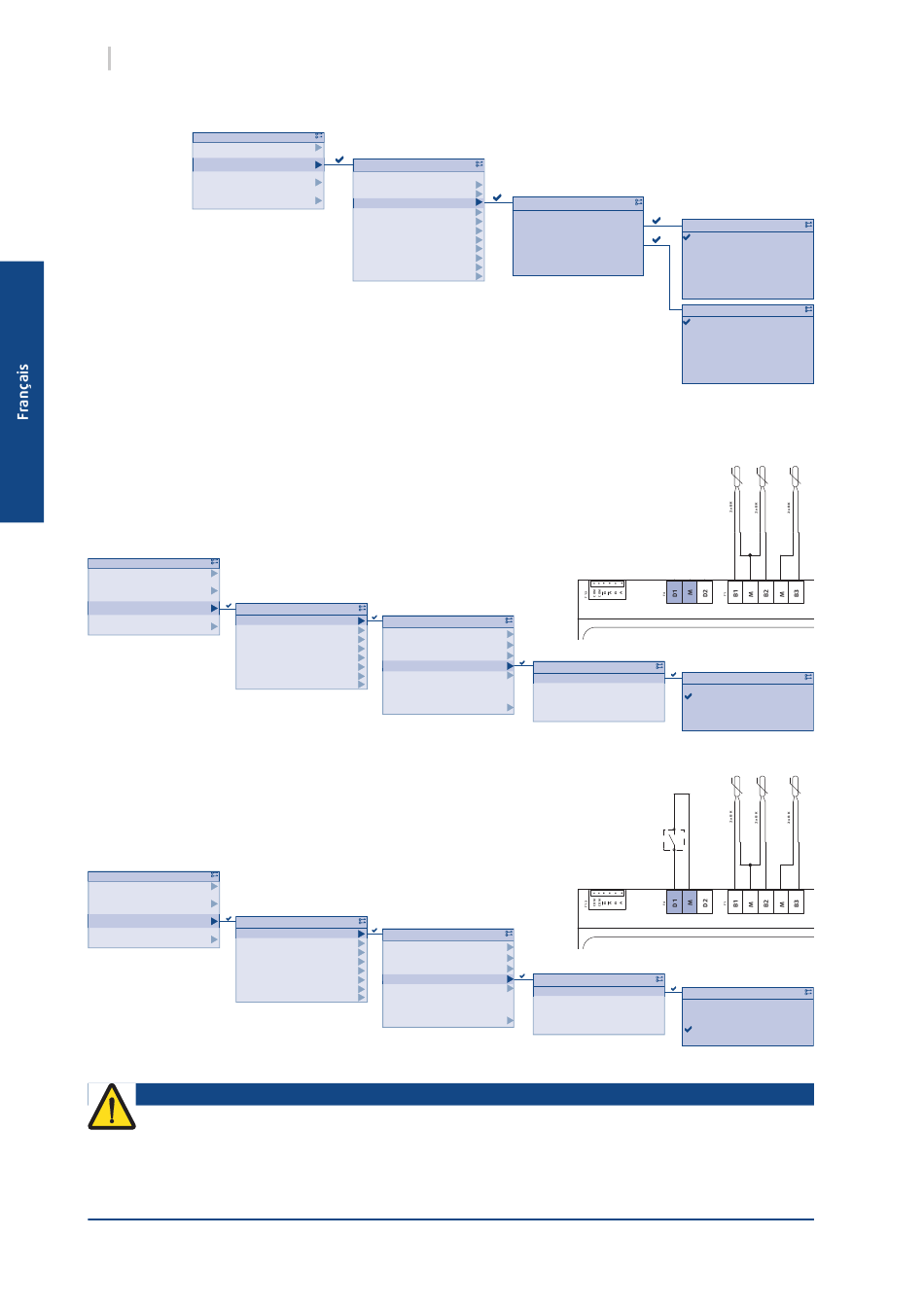

Configuration usine :
