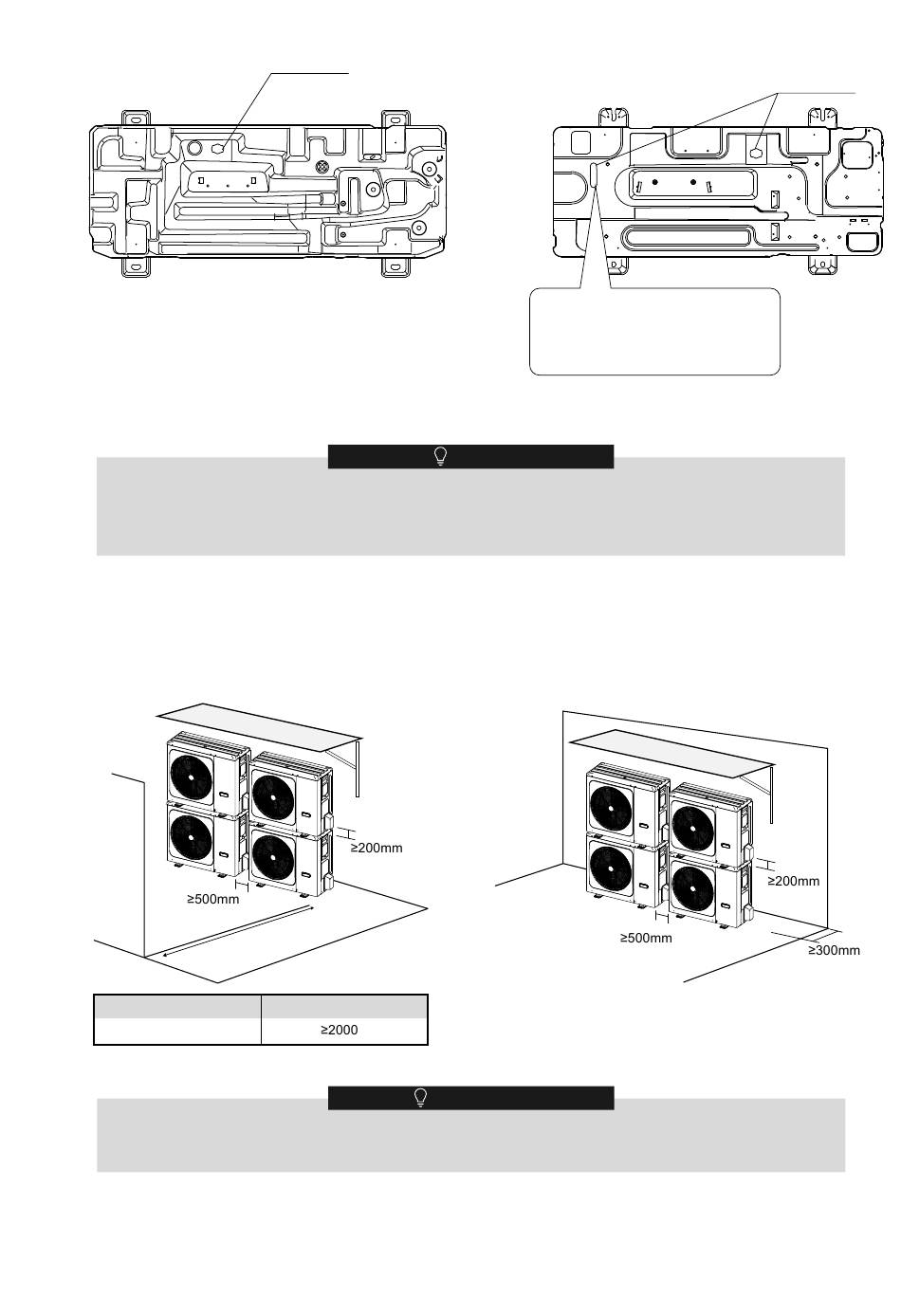

6.3 Position du trou de vidange

4/6 kW
Il est nécessaire d'installer une ceinture chauffante électrique si l'eau ne peut pas s'écouler par temps froid, même si le
grand trou de vidange s'est ouvert.
Il est suggéré de placer l'unité avec le réchauffeur électrique de base.

6.4 Espace requis pour l'installation

6.4.1 En cas d'installation superposée
1) En cas d'obstacles devant la sortie.
A
Unité
4~16kW
Il est nécessaire d'installer l'ensemble de tuyau de raccordement de sortie d'eau si l'unité est montée l'une sur l'autre,
afin d'empêcher l'écoulement de condensat vers l'échangeur de chaleur.
6.4.2 En cas d'installation sur plusieurs rangées
1) En cas d'installation d'une unité par rangée.
Trou de vidange
A(mm)
REMARQUE
Ce trou de vidange est recouvert d'un
bouchon en caoutchouc. Si le petit trou de
vidange ne peut pas répondre aux
exigences de vidange, le grand trou de
vidange peut être utilisé en même temps.
Fig: 6-5
ATTENTION
2) En cas d'obstacles devant l'entrée d'air.
Fig: 6-6
10
Trou de vidange
8/10/12/14/16 kW
