Ручки для монтажа в стойке
Кронштейны поставляются с ручками, которые
могут быть установлены или сняты. Эти ручки

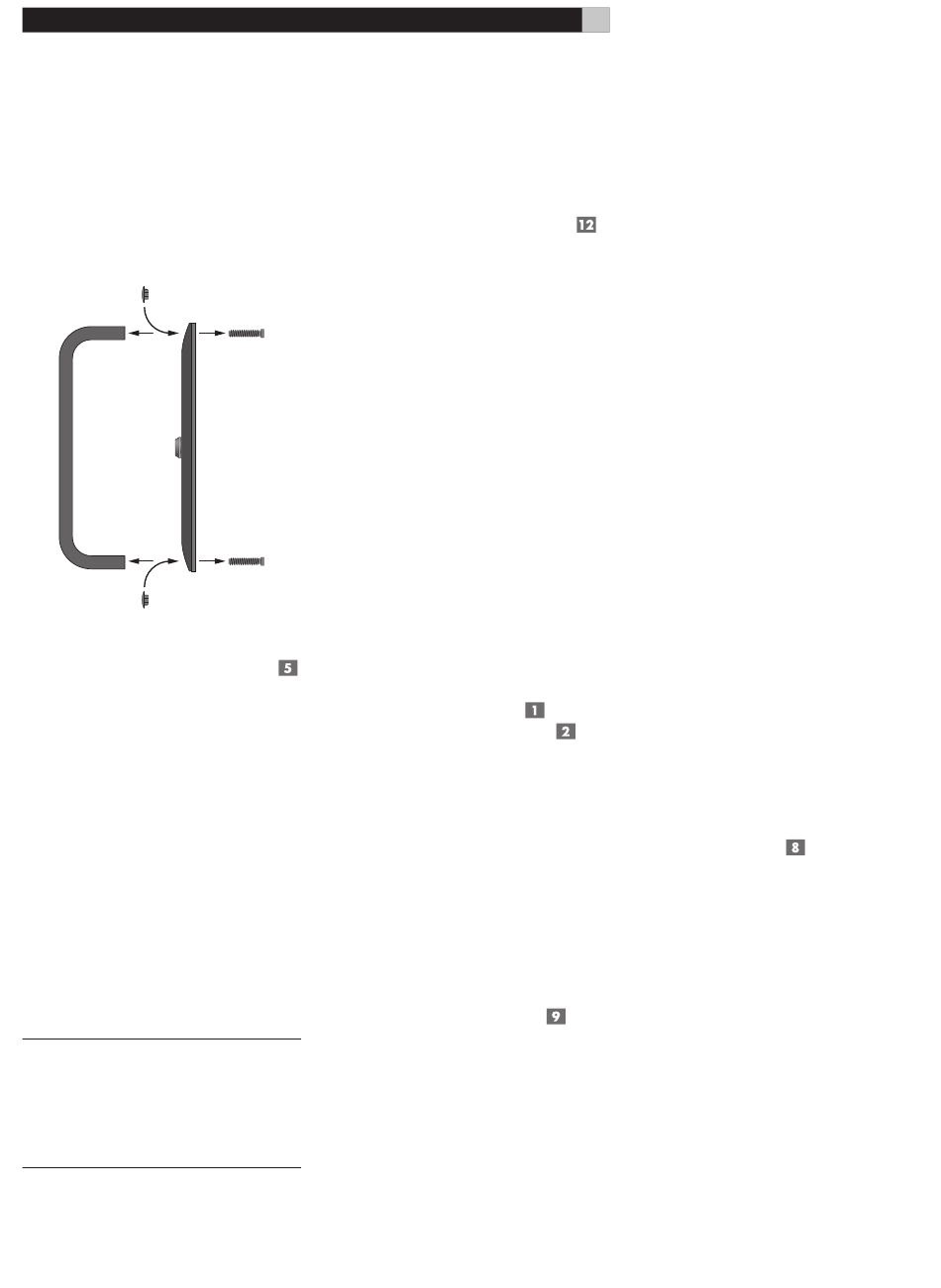

притянуты при помощи двух длинных винтов
Philips, пропущенных через кронштейн и
закрученных в отверстия на ручках (см. рисунок).
Если вы удалите ручки, используйте резиновые
заглушки из комплекта кронштейнов, чтобы
закрыть образовавшиеся отверстия.
Набор для установки
дополнительного вентилятора
Большие теплоотводы RKB-650 обеспечивают
необходимое охлаждение для большинства
применений. Однако при монтаже в стойке
или расположении усилителя в ограниченном
пространстве вблизи других тепловыделяющих
компонентов, дополнительное охлаждение
может быть желательным. Набор для установки
дополнительноговентилятораRKBF- 1 (поставляется
отдельно) можно легко смонтировать для
дополнительного принудительного охлаждения.
Кроме снижения рабочей температуры, он
улучшает параметры усилителя, особенно
при работе на нагрузку в виде «сложных»
громкоговорителей. Обратитесь к вашему
дилеру ROTEL за информацией о наборе для
установки дополнительного вентилятора.
: Дополнительный набор для
ПРИМЕЧАНИЕ
ох лаж дения производит механический
шум во время работы. При использовании
принудительного охлаждения, располагайте
у с ил и т е л ь в м е с т а х , гд е ш ум н е б уд е т
навязчивым.
Подключение сети
переменного тока и
управление питанием
Вход сети переменного тока
Ваш усилитель RKB-650 предустановлен на
стандарт сетевого напряжения в стране, где
он приобретен (230 В/50 Гц). Этот стандарт
указан в наклейке на задней панели.
RKB-650 поставляется с надлежащим сетевым
кабелем. Используйте только этот кабель или
его точный эквивалент. Не переделывайте
комплектный кабель. Не используйте сетевой
удлинитель.
Убедитесь, что сетевой выключатель на
передней панели RKB-650 выключен. Затем,
вставьте разъем на одном конце сетевого
кабеля в гнездо на задней панели усилителя.
Вставьте вилку на другом конце сетевого
шнура в соответствующую стенную розетку
переменного тока.
Если вы уезжаете из дома на длительное время,
в качестве разумной предосторожности,
отключите ваш усилитель от сети.
Выключатель питания
светодиодный индикатор
Выключатель питания расположен слева на
передней панели усилителя. Для включения
усилителя (или для активации какого-либо
режима автоматического включения), нажмите
на выключатель. Светодиодный индикатор
над выключателем загорится, показывая, что
усилитель включен. Чтобы выключить усилитель,
нажмите на кнопку еще раз и верните ее в
положение «выключено».
Переключатель
режима автоматического
включения/выключения
RKB-650обеспечиваеттриразличныхвозможности
для ручного или автоматического включения/
выключения питания. Эти режимы выбираются
при помощи трехпозиционного движкового
переключателя на задней панели:
52
• Когда данный перек лючатель
находится в положении OFF, усилитель
включают и выключают вручную при
помощи кнопки на передней панели.
Этот режим так же используйте, если
ваша розетка переменного тока снабжена
выключателем для управления подачей
питания на усилитель;
• Когда переключатель находится в
положении SIGNAL SENSE, усилитель
включаетсяавтоматическиприобнаружении
сигнала на входах. Усилитель перейдет
в ждущий режим через несколько минут
после исчезновения сигнала. Кнопка на
передней панели блокирует эту функцию.
Она должна быть в положении ON, чтобы
схема обнаружения сигнала работала.
Переключение кнопки в положение OFF
отключает питание от усилителя, независимо
от того, присутствует сигнал или нет;
• Когда переключатель находится
в положении 12V TRIG, усилитель
включается автоматически при появлении
12-вольтового сигнала на входе 12V TRIG
слеваотпереключателя.Усилительпереходит
в ждущий режим, если 12-вольтовый сигнал
отсутствует. Кнопка POWER SWITCH на
передней панели блокирует эту функцию.
Она должна находиться в положении
,
ON, чтобы 12-вольтовый запускающий
сигнал работал. Переключение кнопки
в положение OFF отключает питание от
усилителя, независимо от того, присутствует
запускающий сигнал или нет.
Вход 12V Trigger
Входное гнездо для присоединения кабеля,
н е с у щ е г о 12- в о л ьт о в ы й з а п ус ка ю щ и й
сигнал от предварительного усилителя
ROTEL или процессора окружающего звука,
предназначенного для включения и выключения
усилителя. Чтобы реализовать эту функцию,
соседний движковый переключатель должен
находиться в левом положении (см. предыдущий
раздел).
Запускающий вход TRIGGER INPUT принимает
любой управляющий сигнал (переменного или
постоянного тока) в диапазоне от 3 до 30 вольт.
Использует кабель с монофоническими 3,5-мм
«миниджеками» с обоих концов. Сигнал +12
В появляется на «кончике» разъема.
