RKB-650 6-kanals slutsteg
Länka insignalerna
Du kan länka insignalerna till grupp "B" och/
eller "C" till "A"-insignalerna genom att ställa
omkopplaren till höger om varje par insigna-
ler till "LINK"-läget. Du behöver sedan inte
förse kanalerna med signaler via någon sig-
nalkabel. Insignalen till grupp "A"-ingångarna
överförs till de länkade kanalerna så att du
kan använda fyra eller sex förstärkarkanaler
med samma stereosignal.

Justering av insignaler

Du kan ställa in nivån på insignalen med
de tre reglagen på frontpanelen. Med hjälp
av dessa kan du justera förstärkningen så
att den passar till andra komponenter i an-
läggningen. "A"-reglaget styr de båda "A"-
kanalerna, "B"-reglaget styr de båda "B"-
kanalerna och "C"-reglaget styr de båda
"C"-kanalerna.
Använd en liten skruvmejsel för att ställa in
reglagen. Skruva medsols för att höja nivån
och motsols för att sänka nivån.

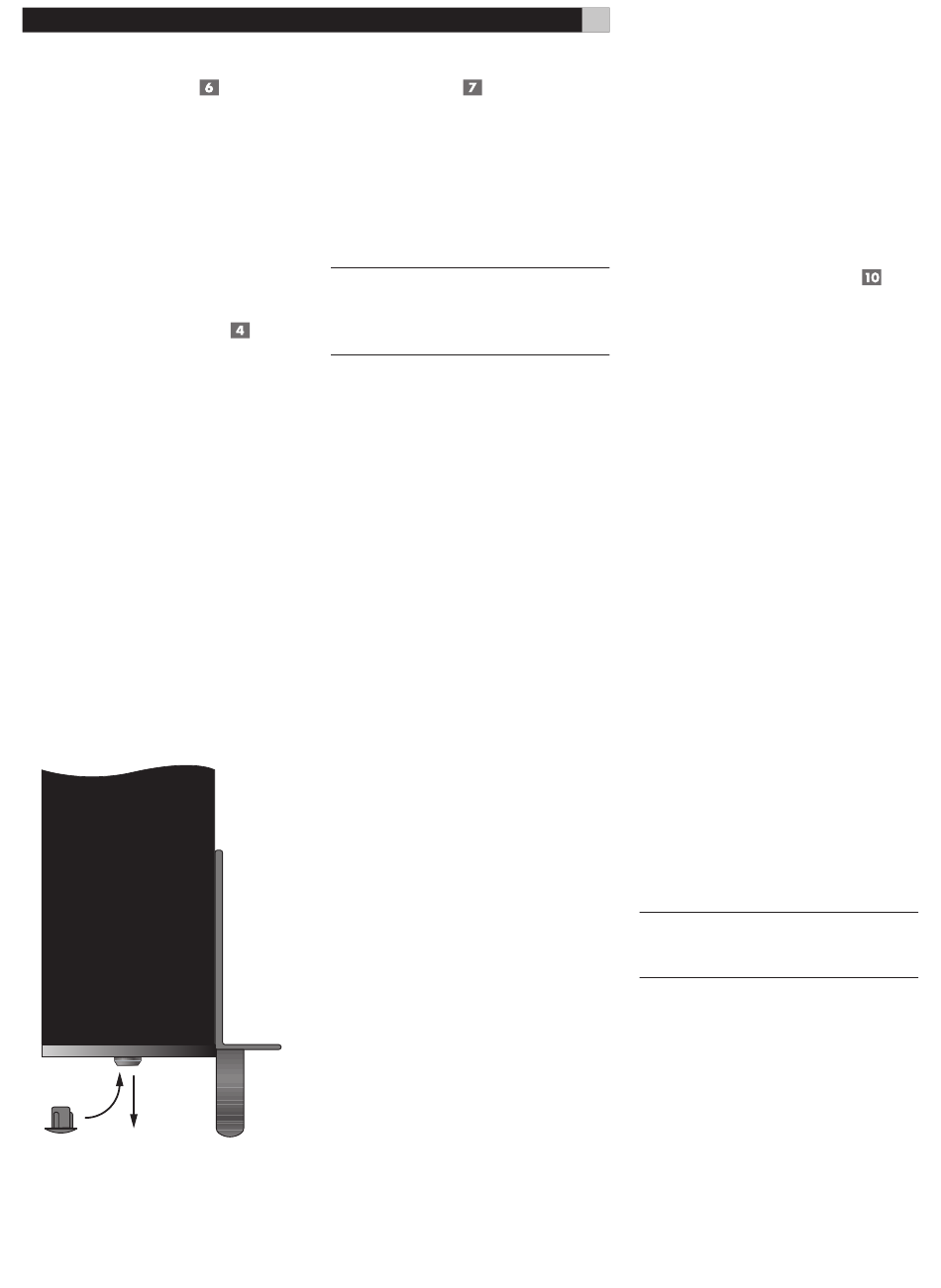

Det är lättare att justera nivåerna om du sät-
ter på de medföljande gummirattarna genom
att trycka fast dem varsamt på reglagen. Du
kan också förhindra justering helt och hållet
genom att dölja reglagen med de medföl-
jande gummipluggarna.
RCA-utgångar
"SIGNAL OUTPUT LINK"-utgången kan an-
vändas för att överföra insignalerna till "A"-
ingångarna vidare till annan utrustning, till
exempel om du vill använda flera slutsteg för
att driva många högtalare. Du ansluter i så
fall RKB-650 till ett annat slutsteg med hjälp
av en signalkabel med RCA-kontakter.
OBS! Insignalerna från "A"-kanalerna kan
även länkas till "B"- och/eller "C"-kanalerna
genom att sätta "INPUT SELECT"-omkopplarna
till "LINK"-läget.
Högtalare
RKB-650 har tre uppsättningar högtalartermi-
naler, en för varje par högtalarkanaler.
Val av högtalare
Den nominella impedansen på högtalarna
som är anslutna till varje kanal på RKB-650
får inte understiga 4 ohm. Om du ansluter
flera par högtalare parallellt så halveras im-
pedansen. Två högtalarpar med en impedans
på 8 ohm vardera innebär till exempel att
förstärkaren får en last på 4 ohm. Använd
alltid högtalare med en nominell impedans
på 8 ohm eller högre om du vill ansluta två
högtalarpar parallellt.
Val av högtalarkabel
Använd en skärmad och tvåledad högta-
larkabel för att ansluta dina högtalare till
RKB-650. Högtalarkabelns storlek och kva-
litet påverkar anläggningens ljudkvalitet. En
standardkabel kan fungera, men kan också
minska utsignalens styrka och dämpa basåter-
givningen, särskilt i anläggningar med långa
kablar. Rent allmänt fungerar grövre kablar
bäst. För bästa resultat bör du överväga att
skaffa högtalarkablar av hög kvalitet. Din
Rotel-återförsäljare kan hjälpa dig att välja
rätt kablar till din anläggning.

Polaritet och fas

När du ansluter högtalarkablarna måste du
se till att polariteten blir rätt. Plus- och mi-
nusledarna måste sitta på rätt ställe på alla
förstärkare och högtalare. Om polariteten i
någon anslutning av misstag blir omvänd,
minskas basåtergivningen och stereoper-
spektivet försämras. Alla kablar är märkta
så att du kan se vilken ledare som är vilken
48
– det kan till exempel finnas en färgmarke-
ring eller en fasad kant på den ena ledaren,
eller så kan kabeln vara genomskinlig och
ha olika färger på själva ledarna (koppar
och silver). Var konsekvent när du ansluter
kablarna och använd alltid samma marke-
ring för polaritet både på högtalarna och
på förstärkaren.
Anslutning av högtalare
Se figur 2.
RKB-650 har ett par färgkodade anslutningar
för varje grupp av förstärkarkanaler, en för
den vänstra och en för den högra högtala-
ren. Ovanför varje anslutning visas hur ka-
blarna ska kopplas in. Högtalarterminalerna
tar emot avskalad kabel samt banan- eller
spadkontakter (utom i EU, där banankontak-
ter inte är tillåtna).
Dra kablarna från förstärkaren till högtalarna.
Se till att kabeln är tillräckligt lång för att du
ska kunna flytta komponenterna och komma
åt anslutningarna på baksidan.
Om du använder banankontakter skruvar du
på dem på högtalarkabeln och pluggar in
dem i högtalarterminalerna. Terminalhylsor-
na ska vara helt inskruvade (medsols). Om
du använder spadkontakter fäster du dem
på ledarna och om du använder avskalad
kabel direkt i högtalarterminalerna så sepa-
rerar du ledarna och skalar av isoleringen.
Var noga med att du inte skalar av själva
koppartrådarna. Skruva sedan upp termi-
nalhylsan (motsols) och anslut spadkontakten
runt terminalen eller trä den skalade kabeln
genom terminalen. Skruva sedan fast termi-
nalhylsan ordentligt.
OBS! Se till att det finns några lösa kabel-
trådar som kan komma i kontakt med intill-
liggande kablar.
Anslut den vänstra högtalaren till högtalar-
terminalerna som är märkta "LEFT" och den
högra högtalaren till terminalerna som är
märkta "RIGHT". Upprepa detta för varje
par högtalare som ansluts. Var noga med att
kabelns positiva ledare ansluts till förstärka-
rens terminal som är märkt "+" och att den
negativa ledaren ansluts till terminalen som
är märkt "–".
