5. Branchement de la tuyauterie de refoulement.
Installer un robinet d'arrêt entre le clapet
anti-retour et le raccord flexible fourni, DN 100
(interne ∅110). Un raccord flexible peut être
Robinet d'arrêt sur le haut du clapet

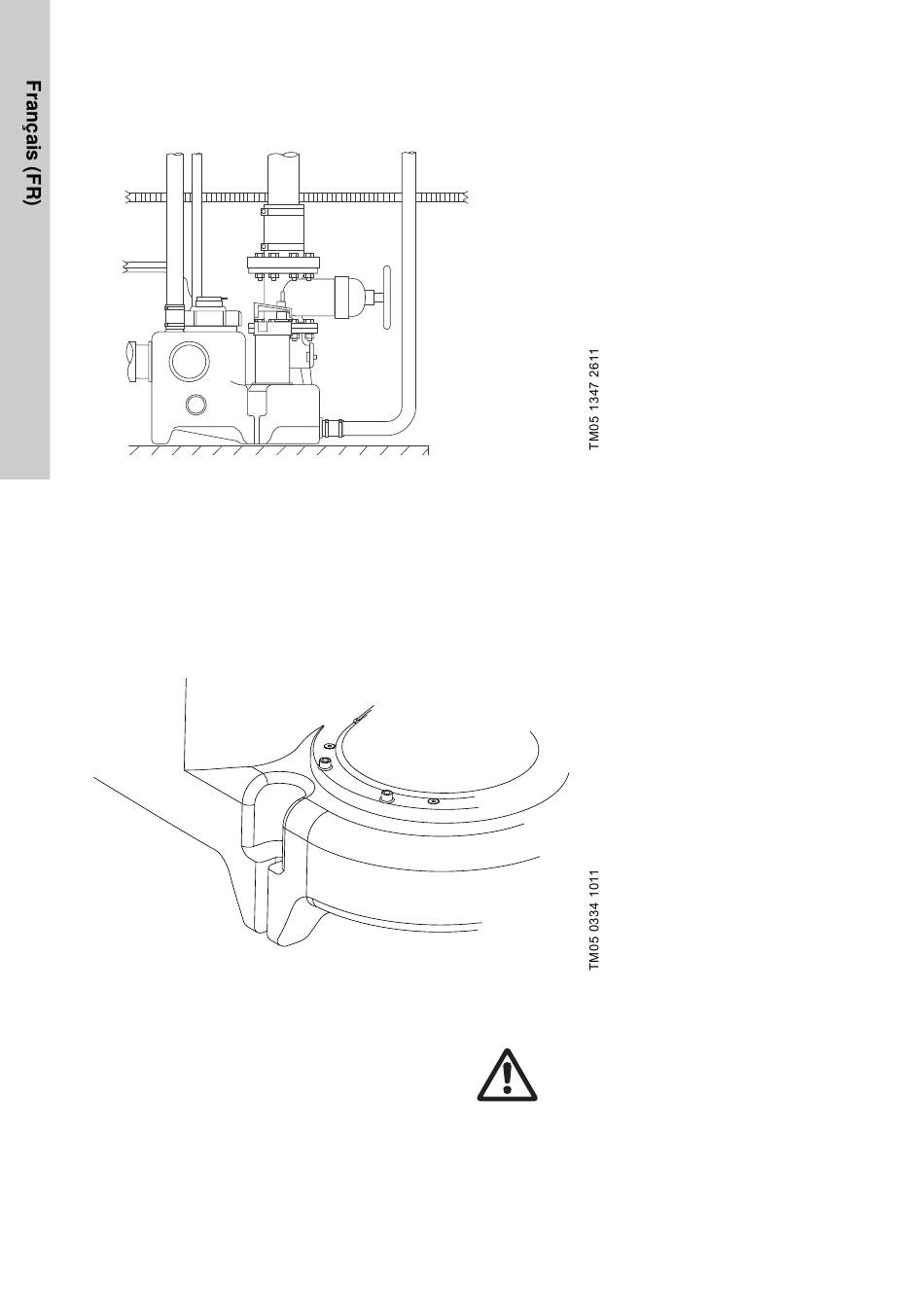

Fig. 13
anti-retour
6. Branchement de la tuyauterie de refoulement.
L'orifice de purge DN 50 en haut du réservoir est
ouvert.
Raccorder la tuyauterie de purge à l'orifice de
purge via un raccord flexible. La tuyauterie de
purge doit être dirigée au-dessus du toit, à l'air
libre, conformément à la réglementation locale.
Un raccord flexible peut être assuré si une dis-
tance d'environ 3 cm est conservée entre la
Point de fixation du réservoir au sol
Fig. 14
24
assuré si un espace d'env. 5 cm est laissé entre
les extrémités des tuyauteries d'aspiration, de
refoulement et de purge et les orifices de la sta-
tion de relevage.
tuyauterie de purge et l'orifice de purge.
7. Branchement de la pompe à membrane (en
option).
Installer la pompe à membrane du côté refoule-
ment.
Afin de faciliter la maintenance de la pompe à
membrane,
il est conseillé d'adapter un robinet d'arrêt 1 1
1/2" à l'orifice du réservoir.
8. Fixation du réservoir au sol.
7. Installation du régulateur LC 220
Avertissement
Avant d'établir toute connexion au LC 220
ou de travailler sur la pompe, le puits, etc.,
s'assurer que l'alimentation électrique a
été coupée et qu'elle ne risque pas d'être
accidentellement enclenchée.
La connexion électrique doit être effectuée par un
électricien agréé, conformément aux réglementa-
tions locales.
