Voetplaten

Voetplaten - Aluminium
Er zijn diverse voetsteunen
verkrijgbaar.
Deze kunnen omhoog worden
geklapt waardoor het
gemakkelijker is om in of uit de
rolstoel te komen.

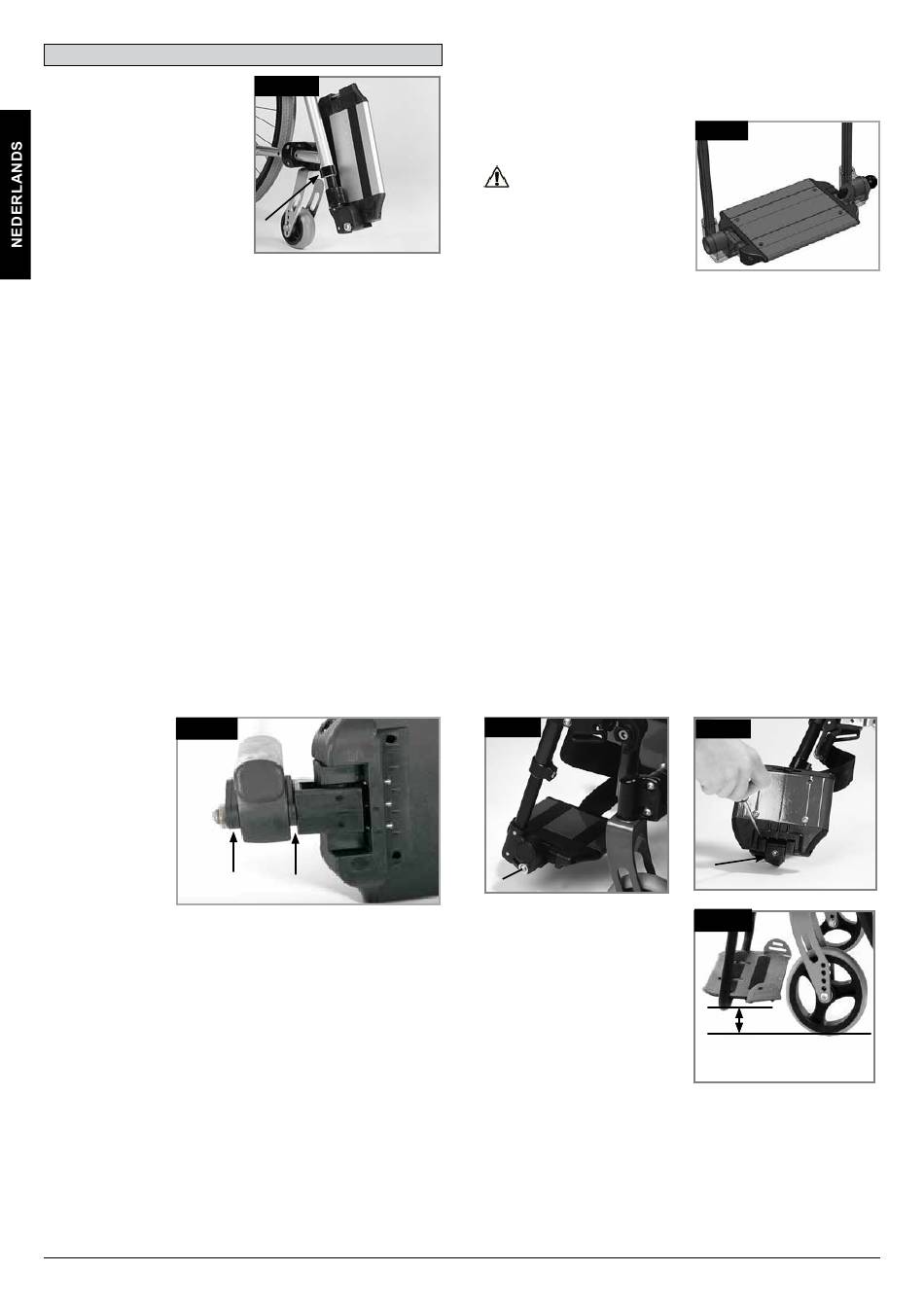

Lengte van het onderbeen (Fig. 6.7)
Door de bout los te draaien (1), kunt u de lengte van de steun
voor het onderbeen aanpassen. Draai de bout los en verstel de
buis met de voetenplaat naar de gewenste positie.
Draai de schroeven weer vast. (zie de pagina over torque).
Controleer goed of de plastic verbinding in de juiste positie
onder de schroef is geplaatst.
Controleer goed of de plastic verbinding in de juiste positie
onder de schroef is geplaatst.
Voetplaten - Aluminium
Er zijn diverse voetsteunen verkrijgbaar.
Deze kunnen omhoog worden geklapt waardoor het
gemakkelijker is om in of uit de rolstoel te komen.
Aanpassing van de voetsteunen in de breedte
Wanneer de breedte van de voetsteunen aangepast moet
worden, draai dan schroef (1) los, kies de gewenste breedte door
1, 2 of 3 stelringen (2) van de buitenzijde naar binnen te stellen.
Plaats hierna de schroeven terug, (Fig. 6.8).
Fig. 6.8
Hoekinstelbare voetenplank
De voetplaat kan worden opgeklapt om gemakkelijker in en uit
uw rolstoel te komen, (Fig. 6.9).
Deze kan worden aangepast om de hoek met de grond te
wijzigen.
Draai de schroef (1) aan de buitenzijde aan. Door de klemmen
(2) te verwijderen, kan de voetplaat in drie verschillende
posities worden versteld, zowel naar voren als naar achteren.
Door de instellingsschroef (3) te verstellen, kan de voetplaat
naar een horizontale positie worden versteld. Hiervoor moet de
voetplaat omhoog worden geklapt. Controleer na aanpassingen
altijd of alle schroeven correct zijn aangedraaid (zie ook de
pagina betreffende draaikracht/torque). Zorg ervoor dat u de
minimale ruimte ten opzichte van de grond houdt (25 mm) (Fig.
6.10 - 6.12).
78
Fig. 6.7
1
1
2
Vergrendeling voetenplaat (Fig. 6.9)
De voetenplaat wordt automatisch vergrendeld wanneer hij
naar beneden wordt geklapt. Om de voetenplaat omhoog te
klappen, dient u aan de ontgrendelingsknop (1) te trekken. Om
de ontgrendelde positie vast te
houden, draait u knop 1 nadat hij
is uitgetrokken.
WAARSCHUWING:
Om optimale functionaliteit te
verkrijgen, moet het systeem
ontgrendeld zijn!
Voetsteun - Plastic
Voetenplaten:
De voetplaten kunnen worden opgeklapt om makkelijker in en
uit uw rolstoel te komen.
Lengte van het onderbeen:
Voor gebruikers met langere benen, kan de voetsteun tot het
juiste niveau worden verlaagd met gebruik van de schroeven.
Draai de schroeven los, druk de buizen naar de gewenste
positie en draai de schroeven daarna opnieuw aan (zie
onderdeel over draaimoment).
Er moet altijd 25 mm ruimte tussen de voetenplaten en de
grond zijn. (Fig. 6.12)
De voetplaat kan ook, ten opzichte van een horizontaal vlak, in
zes verschillende standen worden gekanteld.
Draai de schroef (1) aan de buitenzijde stevig vast (Fig. 6.10).
Door de klemmen (2) te verwijderen, kan de voetplaat in drie
verschillende posities worden gesteld; zowel naar voren als
naar achteren (Fig. 6.11). Hiertoe moet de voetenplaat
omhoog worden geklapt, (Fig. 6.12).
Als u klaar bent, moet u controleren of alle schroeven stevig
aangedraaid zijn (zie de pagina over torque sleutel).
Fig. 6.10
1
Fig. 6.9
1
Fig. 6.11
2
Fig. 6.12
>25 mm
