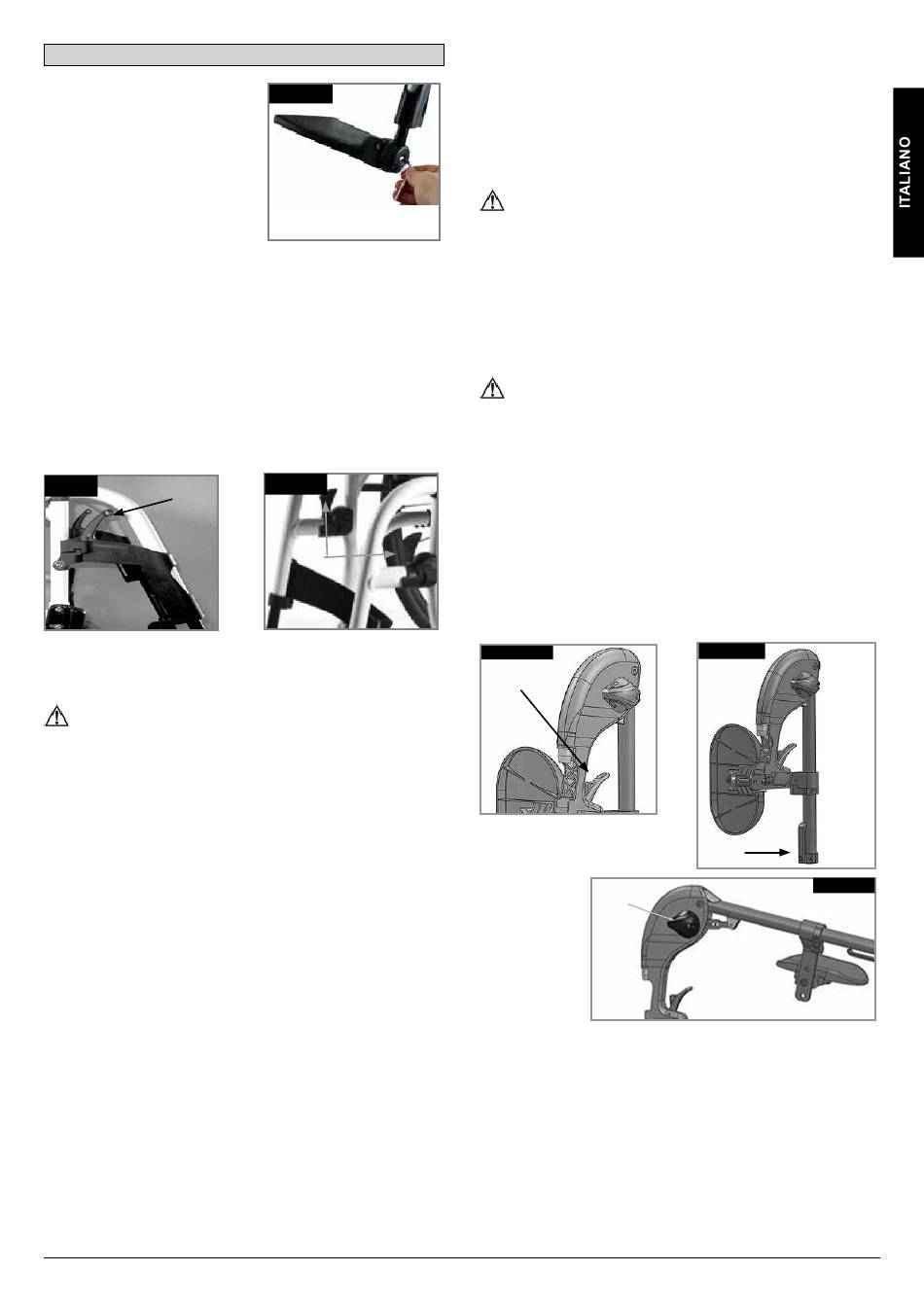

Appoggiapiedi
Pedana unica regolabile in
inclinazione
Può essere regolata per
modificarne l'angolazione rispetto al
terreno. Rimuovere la vite, tirare
verso l'interno, impostare all'angolo
desiderato e spingere nuovamente.
Terminata la regolazione, stringere
nuovamente la vite. Dopo ogni
regolazione, controllare che tutte le
viti siano ben strette (vedere la
pagina relativa alla coppia di serraggio).
Verificare che sia mantenuta la distanza minima da terra (25
mm) (Fig. 6.13).
Pedane e blocco pedane
Le pedane possono essere ruotate verso l'interno, sotto la
seduta, o verso l'esterno.
Quando si monta la pedana, assicurarsi che gli appoggiapiedi
siano rivolti verso l'interno o verso l'esterno, quindi ruotarla verso
l'interno fino a quando non si blocca in corrispondenza del
bullone di bloccaggio. Per estrarla, tirare la leva (1), ruotare la
pedana verso l'interno o verso l'esterno, quindi sollevarla per
estrarla. Assicurarsi che la pedana sia correttamente bloccata in
posizione (Fig. 6.14 - 6.14.1).
Fig. 6.14
1
AVVERTENZA!
• Le pedane non devono essere usate per sollevare o
trasportare la carrozzina.
• Non utilizzare l'appoggiapiedi per salire o scendere dalla
carrozzina. Prima dell'operazione, ribaltare la pedana e
ruotarla il più possibile verso l'esterno.
Life R Rev.D
Fig. 6.13
Fig. 6.14.1
1
Pedana elevabile
(Fig. 6.14 - 6.16)
Per estrarla, tirare la leva (1), ruotare la pedana verso l'esterno,
quindi staccarla.
Regolazione dell'altezza:
Allentando la vite (2) è possibile regolare la lunghezza della
pedana con continuità. Regolare all'altezza desiderata e
stringere la vite.
ATTENZIONE!
La distanza tra la pedana e il terreno deve essere di almeno 40
mm.
Regolazione dell'angolo:
Spingere la leva (3) verso il basso con una mano, sostenendo il
peso dalla pedana con l'altra mano. Una volta raggiunto l'angolo
desiderato, lasciare andare la leva per bloccare la pedana in
una delle posizioni prestabilite.
AVVERTENZA!
• Tenere le mani lontano del meccanismo di regolazione tra il
telaio e le parti mobili della pedana mentre si alza o si
abbassa la pedana.
• Le pedane non devono essere usate per sollevare o
trasportare la carrozzina.
• Fare attenzione a non schiacciarsi le dita!
• Quando si muove la pedana verso l'alto o verso il basso,
non infilare le dita nel meccanismo di regolazioni tra le parti
mobili.
Fig. 6.14
1
3
Fig. 6.15
2
Fig. 6.16
