Section 5 : Entretien et lubrification
Ne pas remplir excessivement.

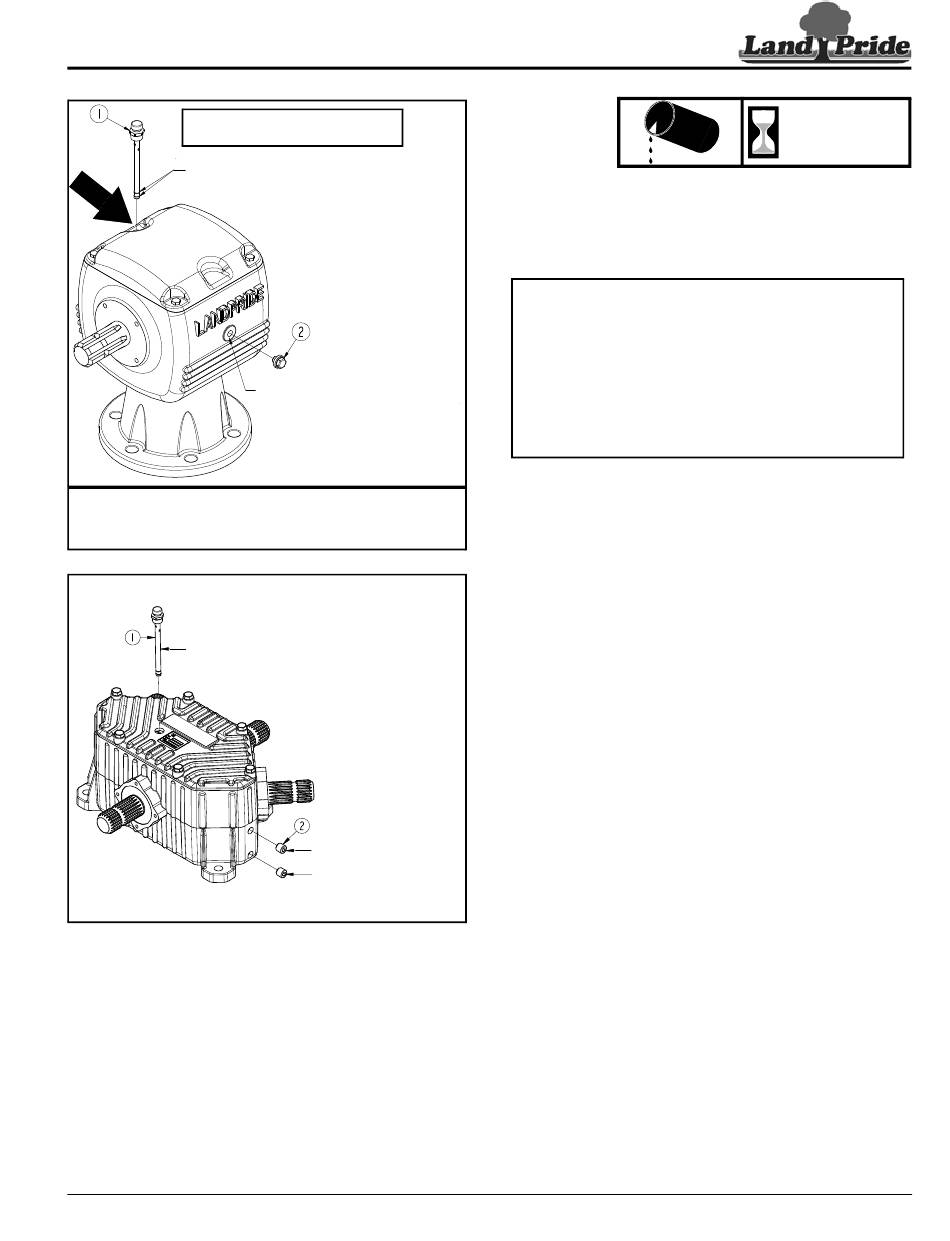

MÉTHODE 1 :
VISSER COMPLÈTEMENT LA JAUGE, PUIS LA DÉVISSER POUR
VÉRIFIER LE NIVEAU. LE NIVEAU D'HUILE DEVRAIT SE SITUER
ENTRE LES DEUX MARQUES SUR LA JAUGE. SI LE NIVEAU EST
SOUS LA MARQUE INFÉRIEURE, AJOUTER DE L'HUILE.
REMARQUE : Au moyen d'une pompe aspirante ou à
siphon, retirer l'huile de la boîte de transmission si celle-ci
n'est pas munie d'un bouchon de vidange d'huile.
72254
JAUGE AVEC MISE À L'AIR LIBRE
24 septembre 2020
Table des matières
30215
MÉTHODE 2 :
L'HUILE DEVRAIT SE SITUER AU NIVEAU DU BAS
DU TROU. AJOUTER DE L'HUILE PAR LE TROU DE
LA JAUGE JUSQU'À CE QU'ELLE EN RESSORTE.
BOUCHON DE NIVEAU D'HUILE
BOUCHON DE VIDANGE D'HUILE
Lubrification de la boîte de transmission
et du séparateur
Renouveler l'huile après les premières 50 heures, puis la
renouveler chaque année ou toutes les 600 heures.
IMPORTANT : Ne pas remplir la boîte de transmission et
la boîte de séparateur d'un volume d'huile excessif.
L'huile prend de l'expansion une fois chaude. S'assurer
que l'outil est de niveau et que l'huile est refroidie avant
de vérifier le niveau d'huile.
Si l'huile a été retirée de la boîte de transmission, remplir
la boîte de transmission jusqu'au niveau du bouchon ou
jusqu'à la marque « Full » (plein) sur la jauge. Laisser du
temps pour que l'air soit purgé de la cavité inférieure, puis
revérifier.
Méthode 1 : Dévisser la jauge avec mise à l'air libre supérieure
o
(n
1). Essuyer l'huile de la jauge et visser celle-ci sans la
serrer. Dévisser la jauge et vérifier le niveau d'huile sur celle-ci.
Si le niveau d'huile se trouve sous la marque de niveau infé-
rieure, ajouter le lubrifiant pour engrenages recommandé dans
l'orifice de la jauge jusqu'à ce que l'huile atteigne la marque
supérieure sur la jauge. Réinstaller et serrer la jauge avec mise
à l'air libre.
Méthode 2 : Retirer le bouchon de remplissage d'huile latéral
(n
o
2). Si le niveau d'huile se trouve en dessous du fond du trou
du bouchon, ajouter le lubrifiant pour engrenages recommandé
dans le trou supérieur de la jauge jusqu'à ce que l'huile s'écoule
du trou du bouchon latéral. Réinstaller et serrer le bouchon de
remplissage d'huile latéral (n
libre (n
o
1).
Type de lubrification : Lubrifiant pour engrenages 80-90W EP
Quantité : Remplir jusqu'à ce que l'huile atteigne la marque
supérieure sur la jauge ou commence à s'écouler du trou du
bouchon latéral à l'intérieur de la boîte de transmission.
Débroussailleuses rotatives RCB(M)5710 et RCB(M)L5710 337-049M-FRC
Toutes les
600 heures ou
une fois par an
o
2) et la jauge avec mise à l'air
67
