Section 1 : Montage et configuration
37298
Attelage à la chape d'attelage
à niveau constant
!
DANGER
Afin de prévenir des blessures graves ou la mort :
Un risque d'écrasement est présent pendant l'attelage et le dételage
de l'outil. Tenir les personnes et les animaux à l'écart en reculant
jusqu'à l'outil ou en s'éloignant de l'outil. Ne pas actionner les com-
mandes hydrauliques pendant qu'une personne ou un animal se
trouve directement derrière l'engin motorisé ou près de l'outil.
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
La goupille de détente à bille doit être complètement insérée dans la
béquille de stationnement, la bille étant visible et émergeant sur le
côté éloigné de la béquille avant de travailler sur ou autour d'une
débroussailleuse dételée.
Consulter la Figure 1-10 :
1.
S'assurer que la béquille de stationnement (n
chée correctement à l'attelage de la débroussailleuse et
fixée avec la goupille de détente (n
stationnement n'est pas verticale, se référer à la rubrique
« Alignement de l'angle de la béquille de stationne-
ment » à la page 35.
2.
Ranger le bras central supérieur de l'attelage à trois points
du tracteur dans son crochet d'entreposage.
3.
Faire démarrer le tracteur et relever entièrement les bras
inférieurs de l'attelage à trois points.
4.
Reculer soigneusement le tracteur à proximité de la chape
o
(n
9).
5.
Arrêter le tracteur avant d'en descendre en se référant à la
rubrique « Procédure d'arrêt du tracteur » à la page 40.
6.
S'assurer que la barre de traction du tracteur est bien
réglée. Se référer à la rubrique « Configuration de la
barre de traction » à la page 15.
20
Débroussailleuses rotatives RCB(M)5710 et RCB(M)L5710 337-049M-FRC
Table des matières
BRAS CENTRAL
SUPÉRIEUR
DE L'ATTELAGE
À TROIS POINTS
ARBRE DE PRISE
DE FORCE
BARRE DE
TRACTION
BRAS DE LEVAGE
INFÉRIEURS
DE L'ATTELAGE
À TROIS POINTS
Attelage à l'attelage à chape tournante

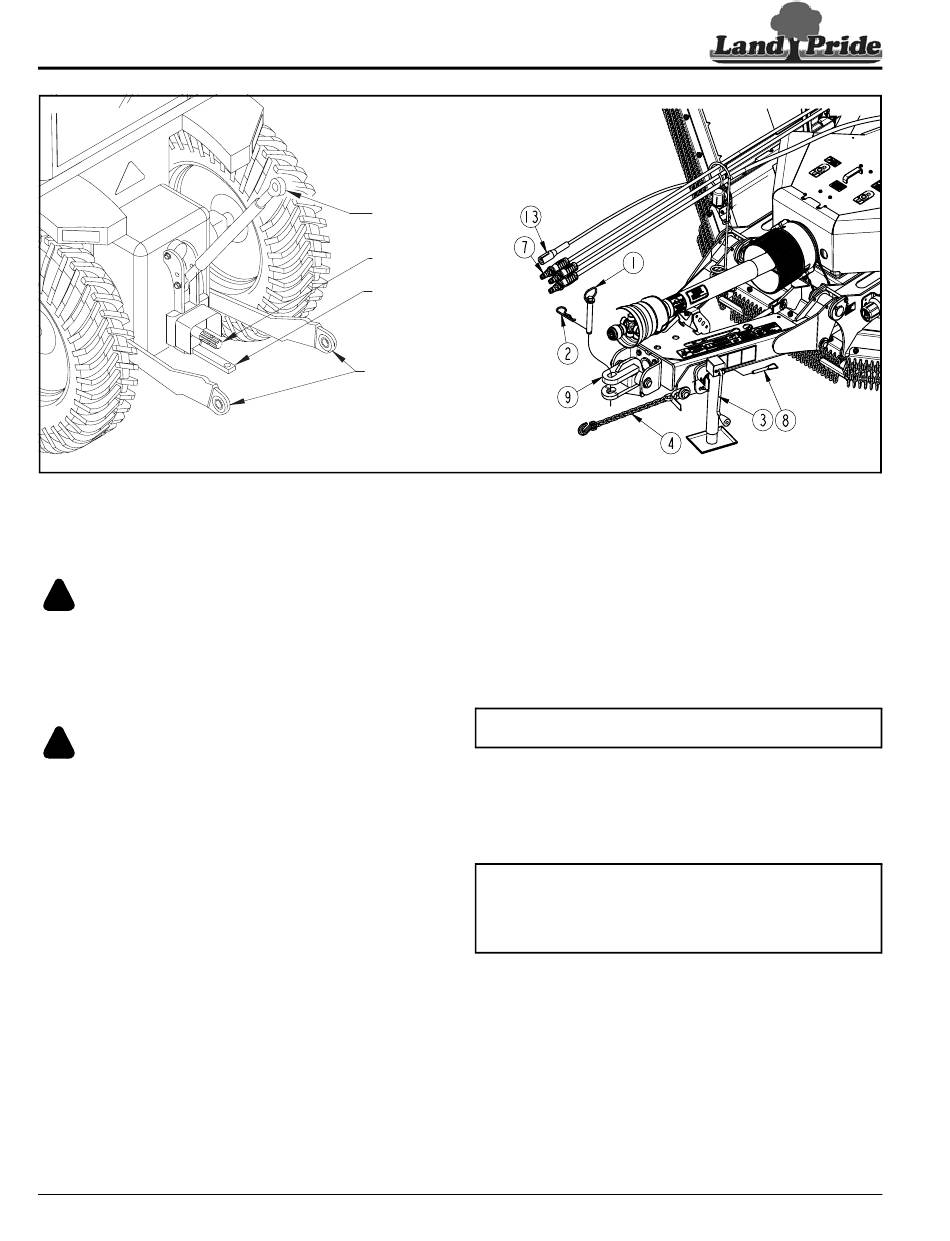

Figure 1-10
o
3) est atta-
o
8). Si la béquille de
7.
Soulever ou abaisser la béquille de stationnement (n
pour aligner la chape (n
teur. La barre de traction doit s'insérer entre les plaques
supérieures et inférieures de la chape.
8.
Redémarrer le tracteur et continuer à reculer le tracteur
jusqu'à l'attelage de la débroussailleuse jusqu'à ce que les
trous d'attelage de la barre de traction du tracteur et la
o
chape (n
9) soient alignés.
9.
Arrêter le tracteur avant d'en descendre en se référant à la
rubrique « Procédure d'arrêt du tracteur » à la page 40.
REMARQUE : La goupille d'attelage (n
fendue (n
o
2) sont fournies par le client.
10. Fixer la débroussailleuse à la barre de traction du tracteur
au moyen de la goupille d'attelage (n
d'attelage avec une goupille fendue (n
11. Abaisser la béquille de stationnement (n
le poids de l'attelage soit supporté par la barre de traction
du tracteur.
IMPORTANT : Avant de déplacer la débroussailleuse, dépla-
cer la béquille de stationnement dans son support d'entrepo-
sage de la débroussailleuse. S'assurer que la béquille est
entreposée avec la base au même niveau ou plus bas que la
tête afin de prévenir les dégâts causés par l'eau et le gel.
12. Retirer la goupille de détente (n
de stationnement (n
o
3) du support d'attelage au support
d'entreposage du côté gauche de la débroussailleuse. Fixer la
béquille à l'aide de la goupille de détente. S'assurer que la
base de la béquille est au même niveau ou plus basse que la
tête de manivelle de la béquille. Consulter l'image de couver-
ture pour le positionnement de montage approprié.
13. Relier la chaîne de sécurité de l'attelage (n
Ajuster la longueur de la chaîne pour éliminer tout jeu, sauf
celui nécessaire pour permettre la rotation. Verrouiller le
crochet de chaîne à la chaîne de sécurité.
14. Continuer à la rubrique « Raccordement hydraulique »
à la page 25.
o
9) sur la barre de traction du trac-
o
1) et la goupille
o
1). Fixer la goupille
o
2).
o
3) jusqu'à ce que
o
8) et repositionner la béquille
o
4) au tracteur.
24 septembre 2020
74108
