Section 1 : Montage et configuration
Procédure d'arrêt du tracteur
Les procédures d'arrêt du tracteur suivantes sont appropriées.
Suivre ces procédures et toutes les procédures d'arrêt supplé-
mentaires prévues dans le Manuel d'utilisateur de votre tracteur
avant de quitter le siège du conducteur.
1.
Réduire la vitesse du moteur et désembrayer la prise de
force si elle est embrayée.
2.
Stationner le tracteur et l'outil sur une surface plane et solide.
3.
Abaisser l'outil jusqu'au sol ou sur des blocs de maintien.
4.
Régler le sélecteur de vitesses en mode de stationnement
ou engager le frein de stationnement du tracteur, couper le
moteur et retirer la clé de contact pour prévenir tout démar-
rage non autorisé.
5.
Relâcher toute la pression hydraulique des conduites
hydrauliques auxiliaires.
6.
Attendre que tous les composants soient entièrement immo-
biles avant de quitter le siège du conducteur.
7.
Pour monter sur le tracteur ou en redescendre, utiliser
les marches, les poignées de maintien et les surfaces
antidérapantes.
Raccordement de la chape d'attelage
standard
!
DANGER
Afin de prévenir des blessures graves ou la mort :
Un risque d'écrasement est présent pendant l'accouplement et le
désaccouplement de l'outil. Tenir les personnes et les animaux à
l'écart pendant la marche arrière jusqu'à l'outil ou la marche avant
pour s'éloigner de l'outil. Ne pas actionner les commandes hydrau-
liques pendant qu'une personne ou un animal se trouve directement
derrière l'engin motorisé ou près de l'outil.
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
La goupille de détente à bille doit être complètement insérée dans la
béquille de stationnement, la bille étant visible et émergeant sur le côté
éloigné de la béquille avant de travailler sur ou autour d'une débrous-
sailleuse dételée.
Consulter la Figure 1-11 :
REMARQUE : La goupille d'attelage (n
fendue (n
o
2) sont fournies par le client.
1.
S'assurer que la béquille de stationnement (n
chée correctement à l'attelage de la débroussailleuse et
fixée avec la goupille de détente à bille (n
2.
Ranger l'attelage à trois points central dans le crochet
d'entreposage du tracteur.
3.
Faire démarrer le tracteur, lever complètement les bras à
trois points et reculer soigneusement le tracteur à proximité
de la chape (n
o
9).
4.
Arrêter le tracteur correctement avant d'en descendre. Se
référer à la rubrique « Procédure d'arrêt du tracteur » à la
page 17.
5.
S'assurer que la barre de traction du tracteur est bien réglée.
Se référer aux dimensions indiquées à la rubrique « Confi-
guration de la barre de traction » à la page 13.
5 avril 2018
Table des matières
6.
7.
8.
9.
10. Abaisser la béquille de stationnement (n
o
1) et la goupille
11. Retirer la béquille de stationnement (n
o
3) est atta-
o
8).
12. Relier la chaîne de sécurité de l'attelage (n
13. Continuer à la rubrique « Raccordement de l'arbre de
Débroussailleuses rotatives RC3620 et RCM3620 330-841M-FRC
Raccordement de la chape d'attelage standard

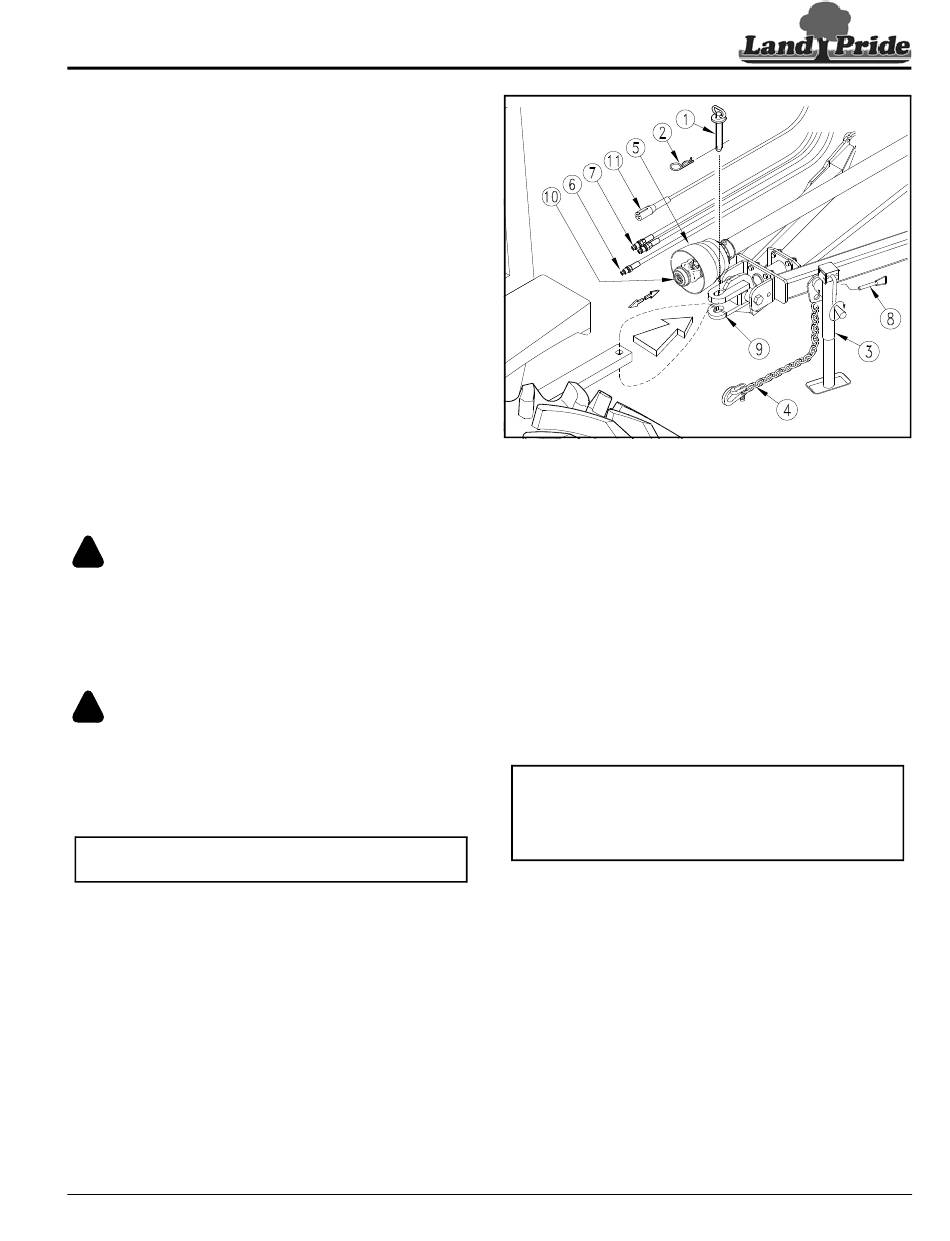

Figure 1-11
Soulever ou abaisser la béquille de stationnement (n
o
pour aligner la chape (n
9) sur la barre de traction du trac-
teur. La barre de traction doit s'insérer entre les plaques
supérieures et inférieures de la chape.
Redémarrer le tracteur et continuer à reculer jusqu'à l'atte-
lage de la débroussailleuse jusqu'à ce que les trous d'atte-
lage de la barre de traction du tracteur et la chape d'attelage
o
(n
9) soient alignés.
Arrêter le tracteur correctement avant d'en descendre.
Accrocher la débroussailleuse à la barre de traction du trac-
teur à l'aide de la goupille d'attelage (n
o
due (n
2) fournies par le client.
le poids de l'attelage de la débroussailleuse soit supporté
par la barre de traction du tracteur.
IMPORTANT : Protéger la béquille de stationnement en
l'entreposant sur le plateau de coupe latéral gauche avant de
déplacer la débroussailleuse. S'assurer que la béquille est
entreposée avec la base au même niveau ou plus bas que la
tête afin de prévenir les dégâts causés par l'eau et le gel.
fixer à la base d'entreposage du plateau de coupe latéral
gauche à l'aide de la goupille de détente à bille (n
S'assurer que la base est au même niveau ou plus basse
que la tête, surtout après que les ailes sont pliées. Consulter
l'image de couverture pour le positionnement approprié.
Ajuster la longueur de la chaîne pour éliminer tout jeu, sauf
celui nécessaire pour permettre la rotation. Verrouiller le
crochet de chaîne à la chaîne de sécurité.
transmission » à la page 20.
33861
o
3)
o
1) et la goupille fen-
o
3) jusqu'à ce que
o
3) de l'attelage et la
o
8).
o
4) au tracteur.
17
