Attelage à la chape d'attelage
à niveau constant
!
DANGER
Afin de prévenir des blessures graves ou la mort :
Un risque d'écrasement est présent pendant l'attelage et le dételage de
l'outil. Tenir les personnes et les animaux à l'écart en reculant jusqu'à
l'outil ou en s'éloignant de l'outil. Ne pas actionner les commandes
hydrauliques pendant qu'une personne ou un animal se trouve
directement derrière l'engin motorisé ou près de l'outil.
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
La goupille de détente à bille doit être complètement insérée dans la
béquille de stationnement, la bille étant visible et émergeant sur le
côté éloigné de la béquille avant de travailler sur ou autour d'une
débroussailleuse dételée.
Consulter la Figure 1-11 :
1.
S'assurer que la béquille de stationnement (n
attachée correctement à l'attelage de la débroussailleuse
fixée avec la goupille de détente (n
stationnement n'est pas verticale, se référer à la rubrique
« Alignement de l'angle de la béquille de
stationnement » à la page 33.
2.
Ranger le bras central supérieur de l'attelage à trois points
du tracteur dans son crochet d'entreposage.
3.
Faire démarrer le tracteur et relever entièrement les bras
inférieurs de l'attelage à trois points.
4.
Reculer soigneusement le tracteur à proximité de la chape
(n
o
9).
5.
Arrêter le tracteur avant d'en descendre en se référant à la
rubrique « Procédure d'arrêt du tracteur » à la page 38.
6.
S'assurer que la barre de traction du tracteur est bien réglée.
Se référer à la rubrique « Configuration de la barre de
traction » à la page 15.
20
Débroussailleuses rotatives RC5715 et RCM5715 331-431M-FRC
BRAS CENTRAL
SUPÉRIEUR
DE L'ATTELAGE
À TROIS POINTS
ARBRE DE PRISE
DE FORCE
BARRE DE
TRACTION
BRAS DE LEVAGE
INFÉRIEURS
DE L'ATTELAGE
À TROIS POINTS

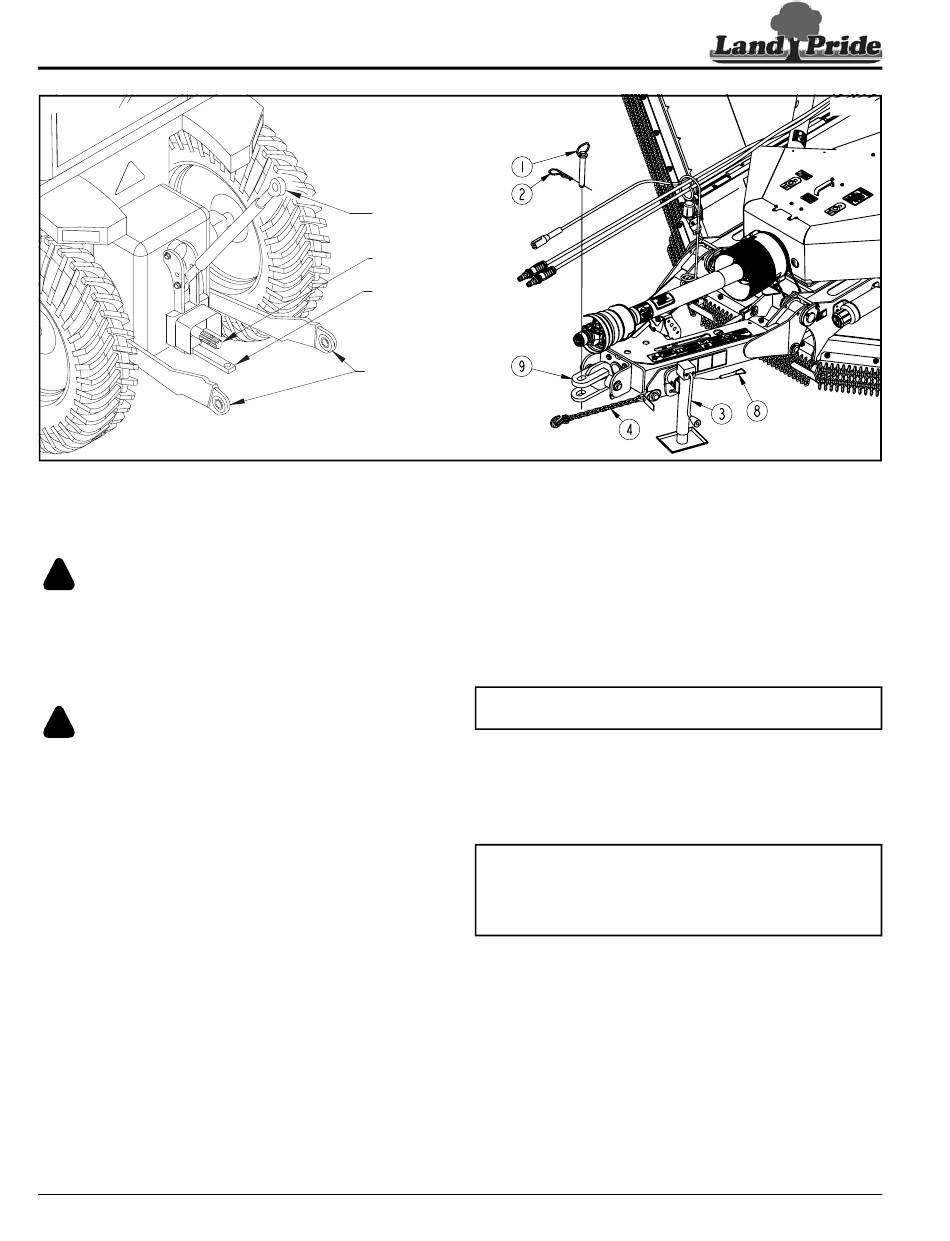

Attelage à la chape d'attelage à niveau constant
Figure 1-11
o
3) est
o
8). Si la béquille de
7.
Soulever ou abaisser la béquille de stationnement (n
pour aligner la chape (n
tracteur. La barre de traction doit s'insérer entre les plaques
supérieures et inférieures de la chape.
8.
Redémarrer le tracteur et continuer à reculer le tracteur
jusqu'à l'attelage de la débroussailleuse jusqu'à ce que les
trous d'attelage de la barre de traction du tracteur et la chape
(n
o
9) soient alignés.
9.
Arrêter le tracteur avant d'en descendre en se référant à la
rubrique « Procédure d'arrêt du tracteur » à la page 38.
REMARQUE : La goupille d'attelage (n
o
fendue (n
2) sont fournies par le client.
10. Fixer la débroussailleuse à la barre de traction du tracteur au
moyen de la goupille d'attelage (n
d'attelage avec une goupille fendue (n
11. Abaisser la béquille de stationnement (n
le poids de l'attelage soit supporté par la barre de traction du
tracteur.
IMPORTANT : Avant de déplacer la débroussailleuse,
déplacer la béquille de stationnement en l'entreposant sur le
plateau de coupe latéral gauche. S'assurer que la béquille est
entreposée avec la base au même niveau ou plus bas que la
tête afin de prévenir les dégâts causés par l'eau et le gel.
12. Retirer la goupille de détente (n
béquille de stationnement (n
support d'entreposage de l'aile gauche. Fixer la béquille à
l'aide de la goupille de détente. S'assurer que la base de la
béquille est au même niveau ou plus basse que la tête de
manivelle de la béquille, surtout après que les ailes soient
repliées. Consulter l'image de couverture pour le position-
nement approprié.
13. Relier la chaîne de sécurité de l'attelage (n
Ajuster la longueur de la chaîne pour éliminer tout jeu, sauf
celui nécessaire pour permettre la rotation. Verrouiller le
crochet de chaîne à la chaîne de sécurité.
14. Continuer à la rubrique « Raccordement hydraulique »
à la page 23.
o
9) sur la barre de traction du
o
1) et la goupille
o
1). Fixer la goupille
o
2).
o
3) jusqu'à ce que
o
8) et repositionner la
o
3) du support d'attelage au
o
4) au tracteur.
