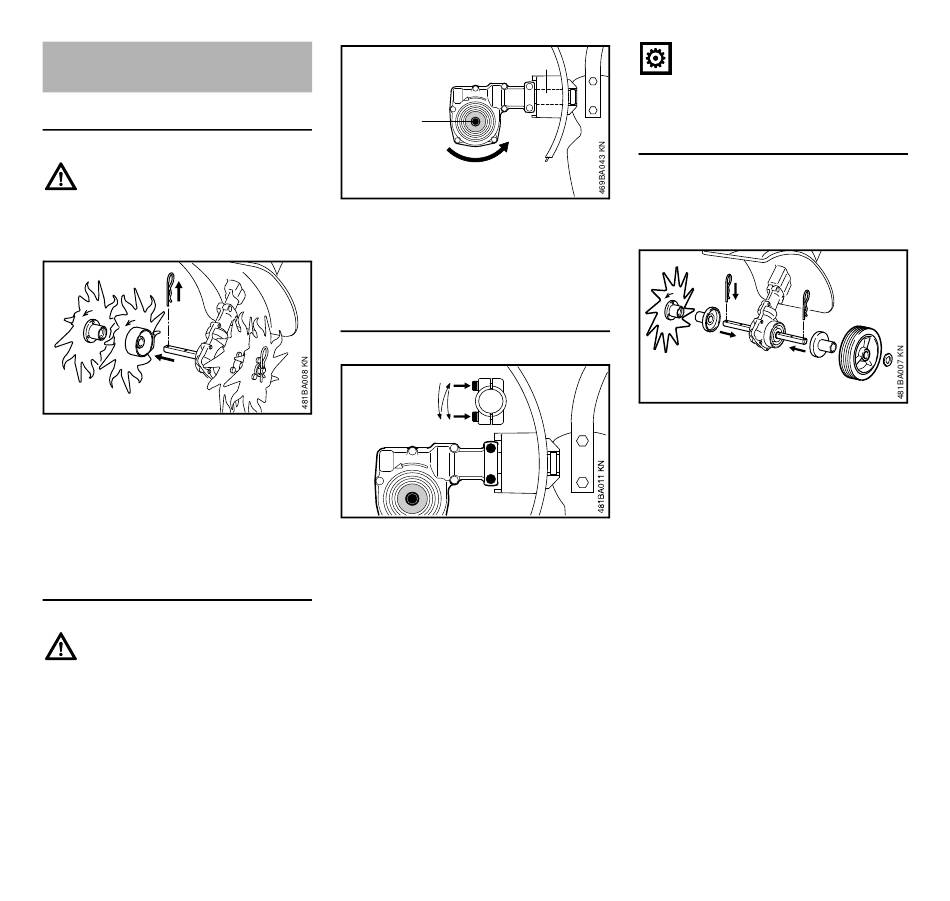

Montaggio dell'attrezzo Multi

Smontare gli attrezzi Multi presenti
Calzare guanti – pericolo di lesioni per
gli attrezzi Multi affilati ed aguzzi e/o per
la superficie rovente del riduttore.
Estrarre dall'alberino la spina
N
elastica e gli attrezzi Multi
eventualmente applicati – ved.
anche "Montaggio dell'attrezzo
Multi" nelle Istruzioni d'uso
dell'attrezzo Multi disponibile
Pulire il riduttore, se necessario
N
Controllare la posizione del riduttore
Controllare ed ev. impostare la
posizione corretta del riduttore –
pericolo di lesioni per il senso di
rotazione errato dell'attrezzo Multi!
FC-MM
1
3
L'alberino (1) si trova al di sotto dello
stelo (2).
Senso di rotazione (3) dell'attrezzo Multi
Se necessario, impostare la posizione
del riduttore
Allentare le viti di bloccaggio del
N
riduttore
Girare il riduttore di 180°
N
Centrare il riduttore nella posizione
N
corretta
Serrare le due viti di bloccaggio del
N
riduttore nel modo seguente:
prima vite, stringere poco
–
seconda vite, stringere poco
–
stringere a fondo la prima vite
–
stringere a fondo la seconda vite
–
2
Non deve più essere possibile girare il
riduttore sullo stelo.
Montaggio dell'attrezzo Multi
Il senso di rotazione è indicato da una
freccia sul riduttore e sulla lama e deve
coincidere.
8
4
5
calzare le due bussole (4) a sinistra
N
ed a destra sull'albero
avvitare la lama (5) (nel senso di
N
marcia destro) sull'albero fino a
poterla calzare – osservando le
frecce del senso di rotazione
calzare sull'albero la ruota (6) (nel
N
senso di marcia sinistro) e la
rondella (7)
innestare a scatto le due spine
N
elastiche (8) nei fori dell'albero –
appoggiarle piatte sulla lama e sulla
ruota
italiano
8
6
4
7
