AMI Turbiwell
Liste des programmes et explications
96

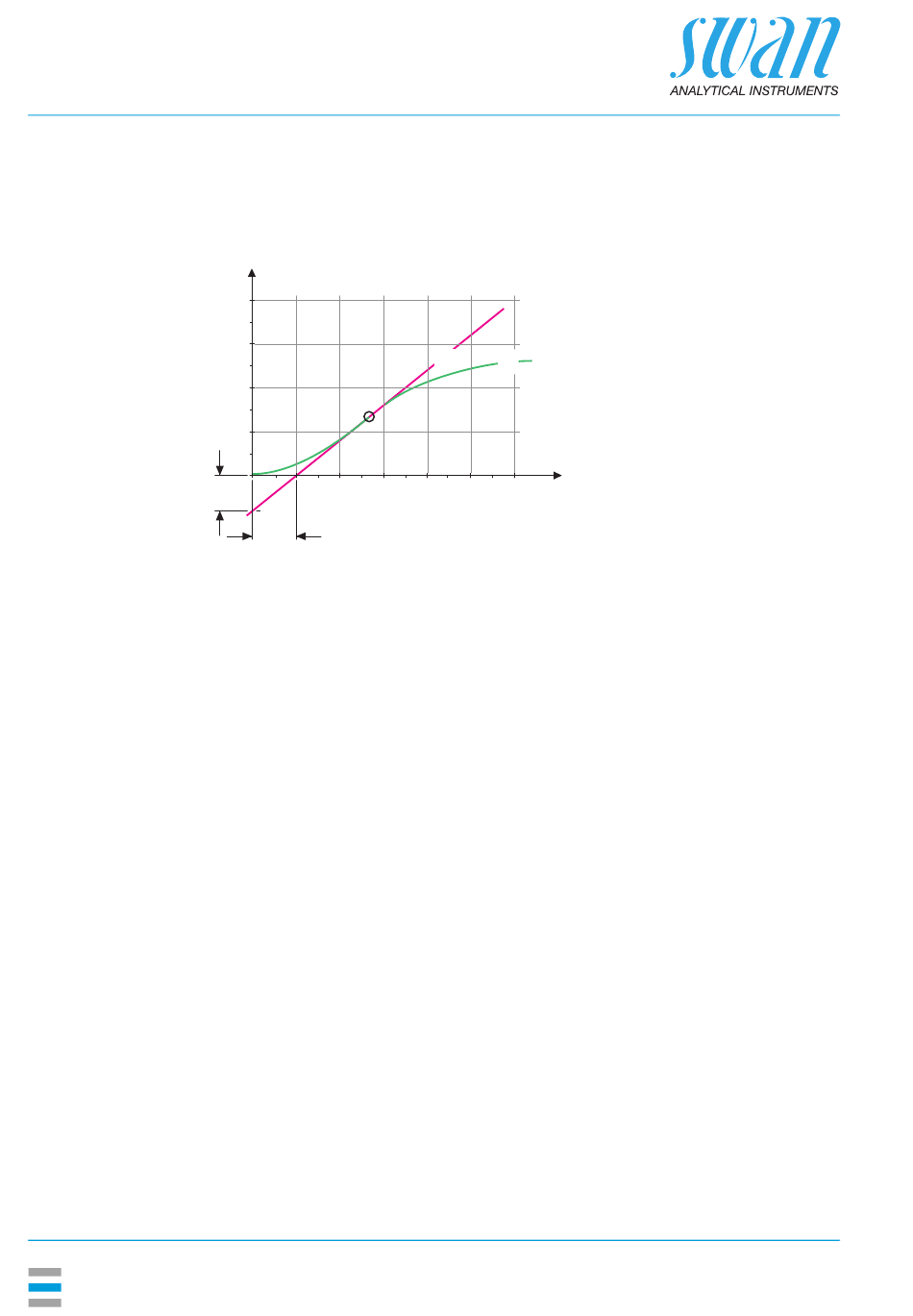

Méthode Ziegler-Nichols d'optimisation d'un régulateur PID:
Paramètres: Consigne, Bande prop,, Temps intégral, Temps dérivé,
Temps surveillance
Y
a
L
A
Réponse à une sortie de commande
maximum
B Tangente sur le point d'inflexion
X
Temps
Le point d'intersection entre la tangente et les deux axes fournit les
paramètres a et L.
Pour plus de détails concernant les connexions et la programmation,
se reporter au manuel de l'unité de régulation. Choisir la régulation
vers le haut ou vers le bas.
B
A
X
Xp
Tn
Tv
= 1.2/a
= 2L
= L/2
