Installation
Vue d'
ensemble
Installation
A-96.250.512 / 091221
A B C D

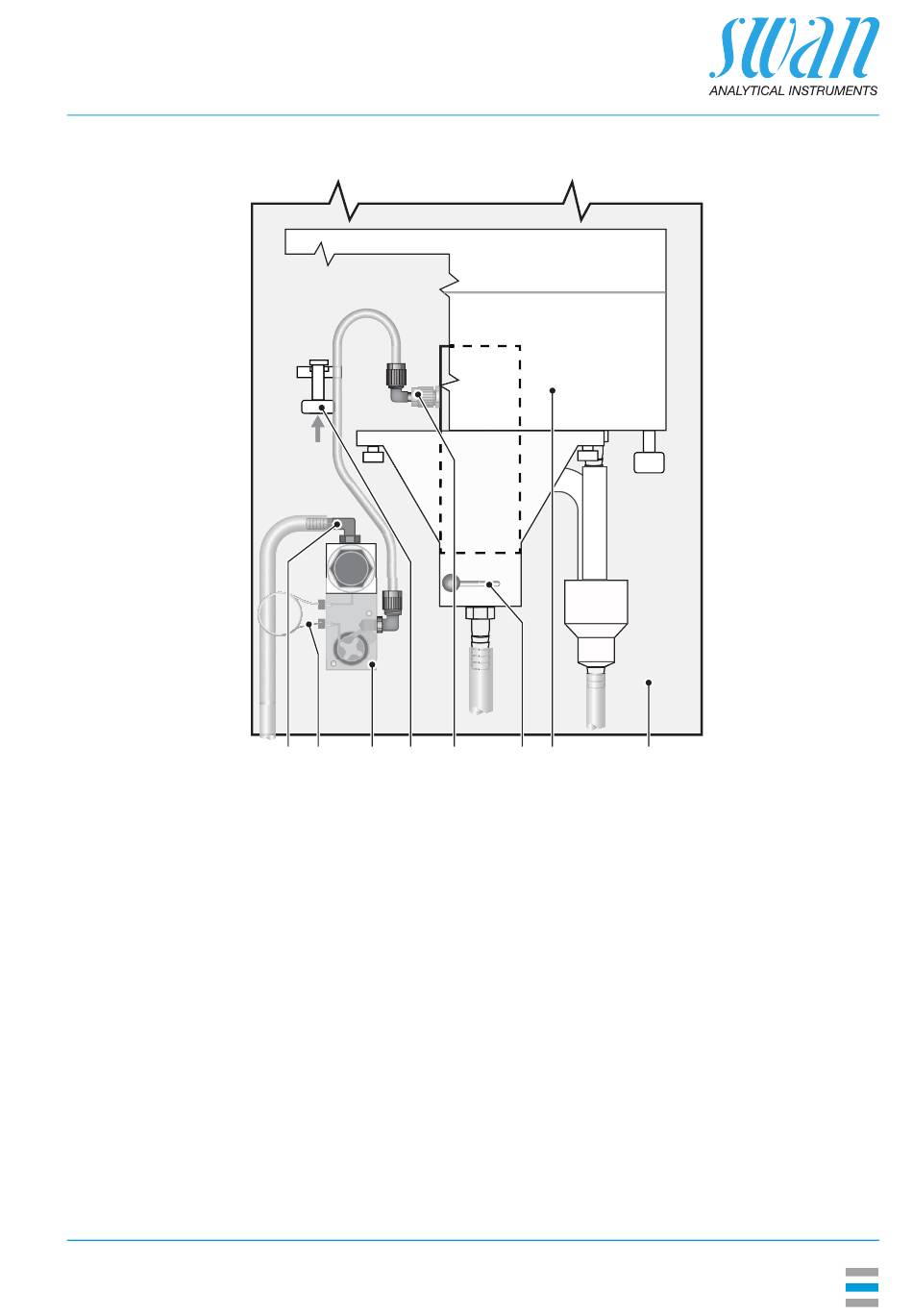

A Entrée d'échantillon du
flowcontroller
B
Capillaire
C Flowcontroller
D
Boulon d'arrêt
12 Visser le flowcontroller [C] sur le panneau de montage.
13 Installer le tube fourni dans le kit d'installation de la sortie
d'échantillon du flowcontroller vers l'entrée d'échantillon [E] de la
cellule du débit de trop plein.
14 Raccorder le tube d'entrée d'échantillon à l'entrée d'échantillon
[A] du flowcontroller. En fonction de la pression d'entrée, fixer le
tuyau à l'embout avec un collier de serrage.
15 Pousser le boulon d'arrêt vers le haut et replacer la chambre de
mesure en sa position initiale par pivotement.
16 Assurez-vous que la chambre de mesure est en position verrouil-
lée.
E F G
E Raccord coudé
F Vanne d'évacuation
G
Chambre de mesure
H Panneau de montage
H
