AMI Turbiwell
Maintenance
Installation
du kit de
vérification
68
Insérez et fixez le kit de vérification comme décrit ci-dessous. En cas
d'utilisation d'un kit de vérification liquide, suivez les étapes figurant
dans la Préparation avant utilisation, p.

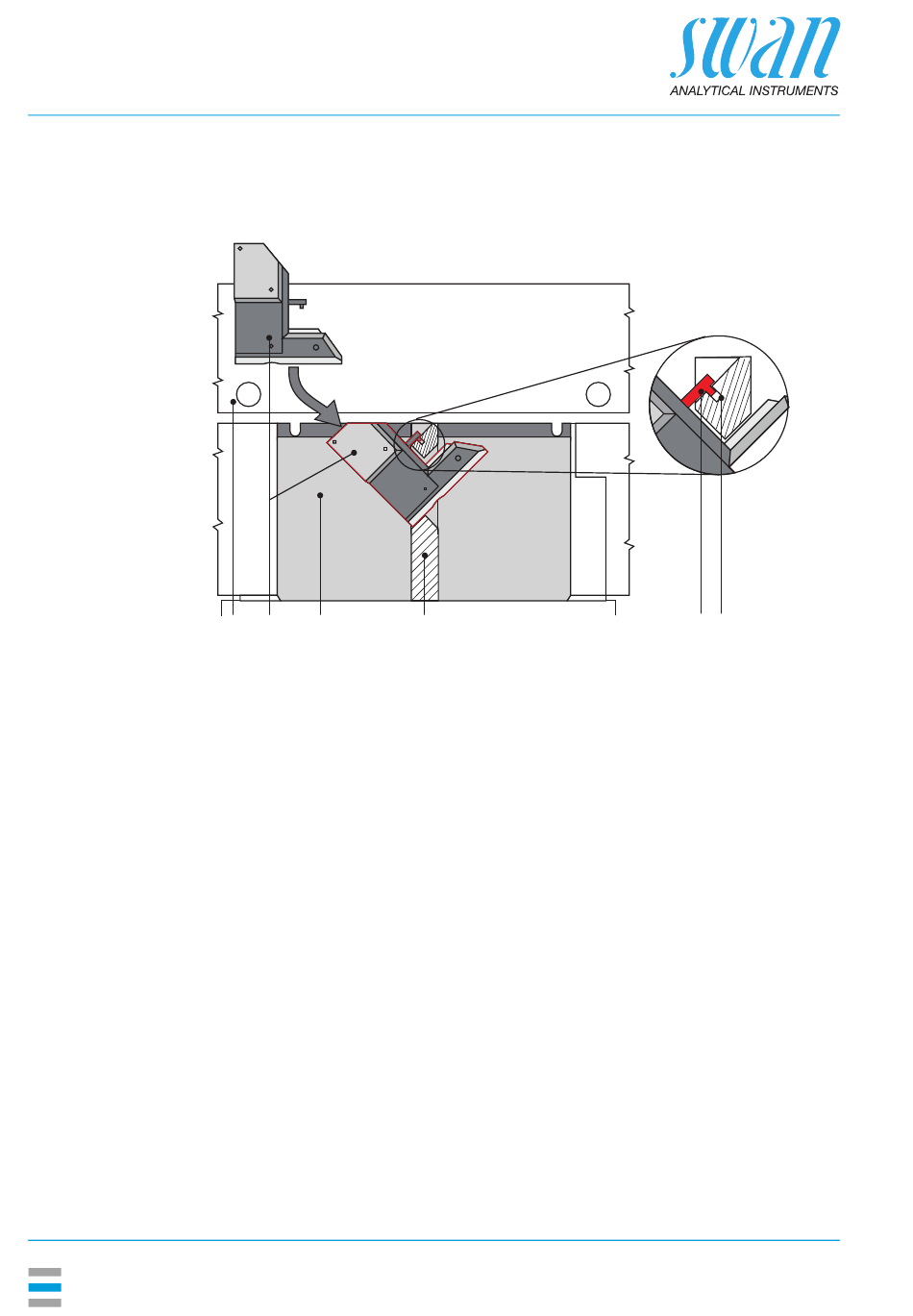

A B C
A
Couvercle
B Kit de vérification
C
Chambre de mesure
D Barrière
Avis: Pour éviter l'embuage des prismes de verre, s'assurer que
le Verikit et la chambre de mesure ont la même température.
Évitez de toucher les surfaces optiques lors de toute opération
avec le kit de vérification.
1 Insérez le kit de vérification [B] dans la fente de la barrière [D] si-
tuée dans la chambre de mesure [C].
2 Fixez le kit de vérification en plaçant la goupille cylindrique [E]
dans le trou [F] de la barrière.
3 Assurez-vous que le kit de vérification est correctement fixé.
4 Fermez la chambre de mesure.
Pendant la procédure de vérification et au cours de la période
programmée pour «Geler après étal.» tous les signaux de sortie sont
gelés. HOLD est affiché à l'écran.
70.
D
E
Plaque de fixation avec
goupille cylindrique
F Trou
E F
A-96.250.512 / 091221
