AMI Turbiwell
Installation
3.8.3
Config.
relais Bornes
Norma- 6/7: Relais 1
lement 8/9: Relais 2
ouvert
Norma- 6/7: Relais 1
lement 8/9: Relais 2
fermé
A-96.250.512 / 091221

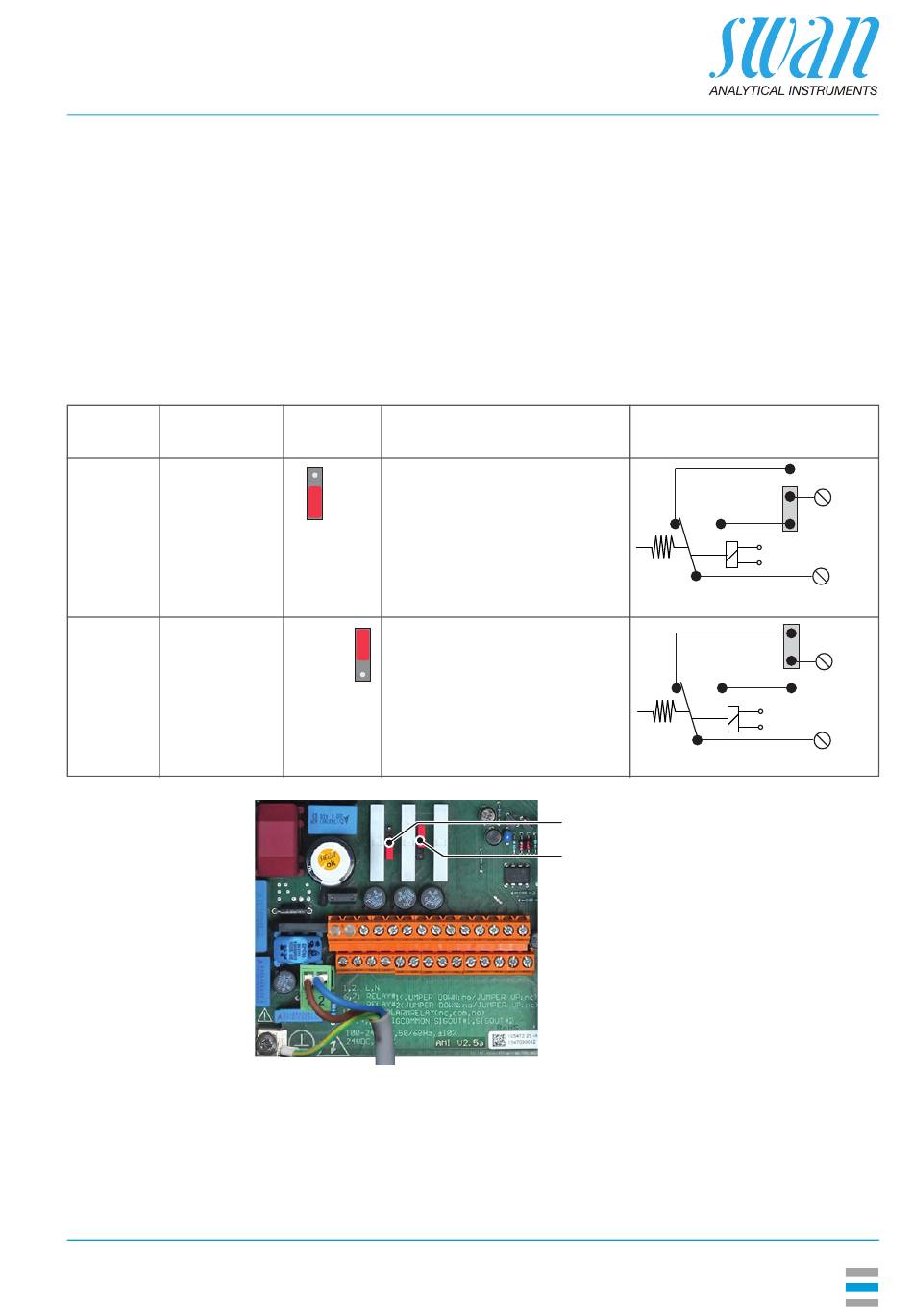

Relais 1 et 2

Avis: Charge assignée 1 AT/ 250 VCA
Les relais 1 et 2 peuvent être configurés comme normalement ou-
verts ou normalement fermés. Les deux relais sont normalement ou-
verts par défaut. Pour configurer un relais comme normalement
fermé, mettre le cavalier dans la position supérieure.
Avis: Certaines erreurs et l'état de l'instrument peuvent changer
l'état du relais.
Position
cavalier Description
Inactif (ouvert) en mode
de fonctionnement normal
et hors tension.
Actif (fermé) pendant
exécution d'une fonction
programmée.
Inactif (fermé) en mode
de fonctionnement normal
et hors tension.
Actif (ouvert) pendant
exécution d'une fonction
programmée.
A
Cavalier défini comme normalement ouvert (réglage par défaut)
B
Cavalier défini comme normalement fermé
Pour la programmation, voir relais 1 et 2
Configuration relais
A
B
5.3.2 et 5.3.3, p.
6
0V
7
6
0V
7
98.
