AMI Turbiwell
Installation
Connexions
électriques
Échange
capillaire
32
AVERTISSEMENT
Danger d'électrocution
Éteignez le transmetteur AMI avant de l'ouvrir.
17 Introduire le câble du capteur à travers le presse-étoupe [B] dans
le boîtier du transmetteur.
18 Raccorder le câble aux bornes conformément à
connexions électriques, p. 38

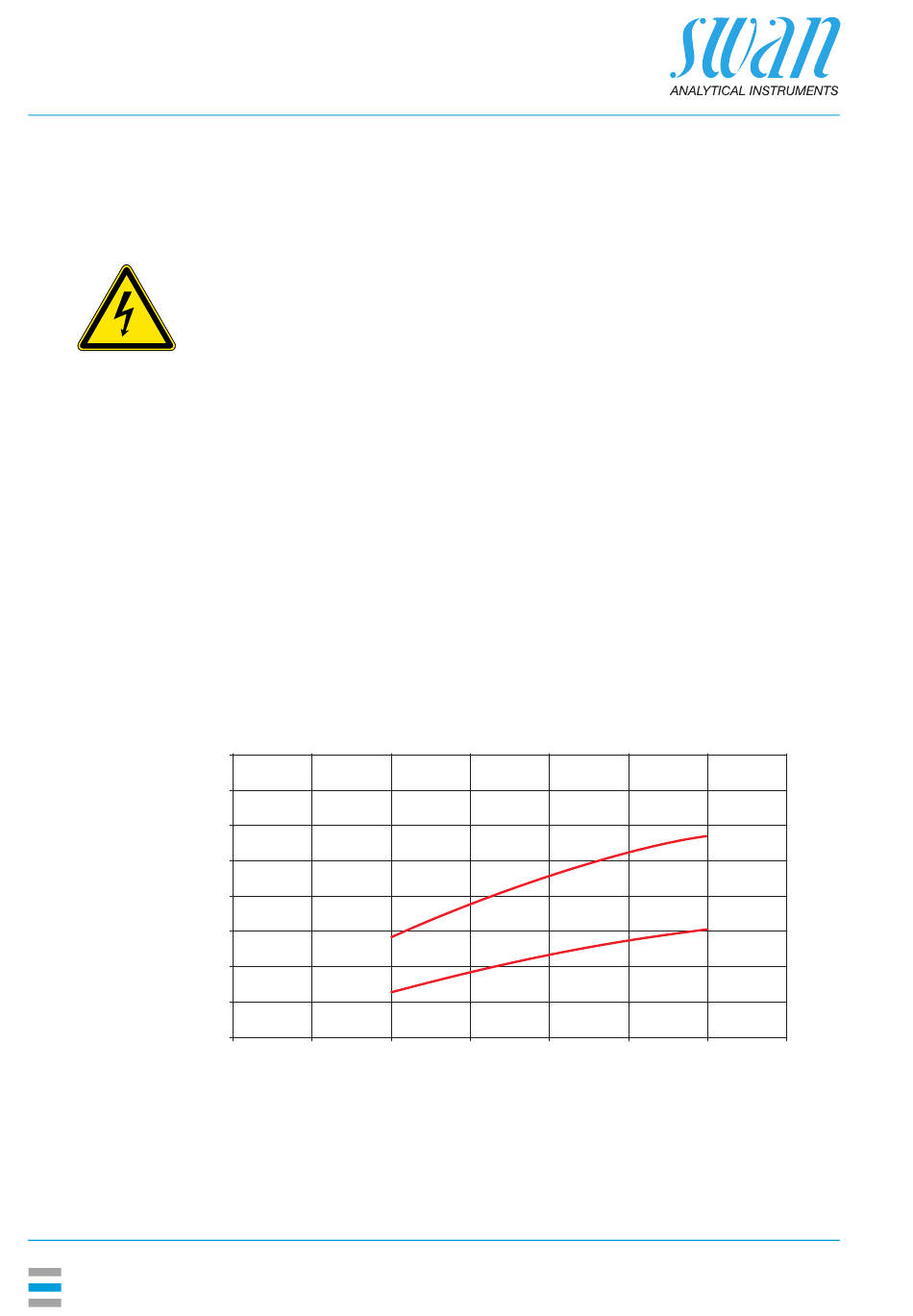

Le capillaire détermine la résistance du flux et le débit maximum.
Avec le régulateur de pression du côté de l'entrée du capillaire, le
débit peut être ajusté avec la plage indiquée, voir le diagramme ci-
dessous.
Le capillaire étalon est un tube FEP avec un diamètre intérieur de
1 mm et de 500 mm de longueur. Si la pression d'échantillon est
faible ou si un débit d'échantillon élevé est requis, un capillaire plus
court d'une longueur de 186 mm peut être utilisé.
l/h
40
35
30
25
20
15
10
5
0
0 0.5 1 1.5 2
Schéma des
186
500
2.5 3 3.5
A-96.250.512 / 091221
bar
