MANUEL D'UTILISATION. PROMAX-10
[14]

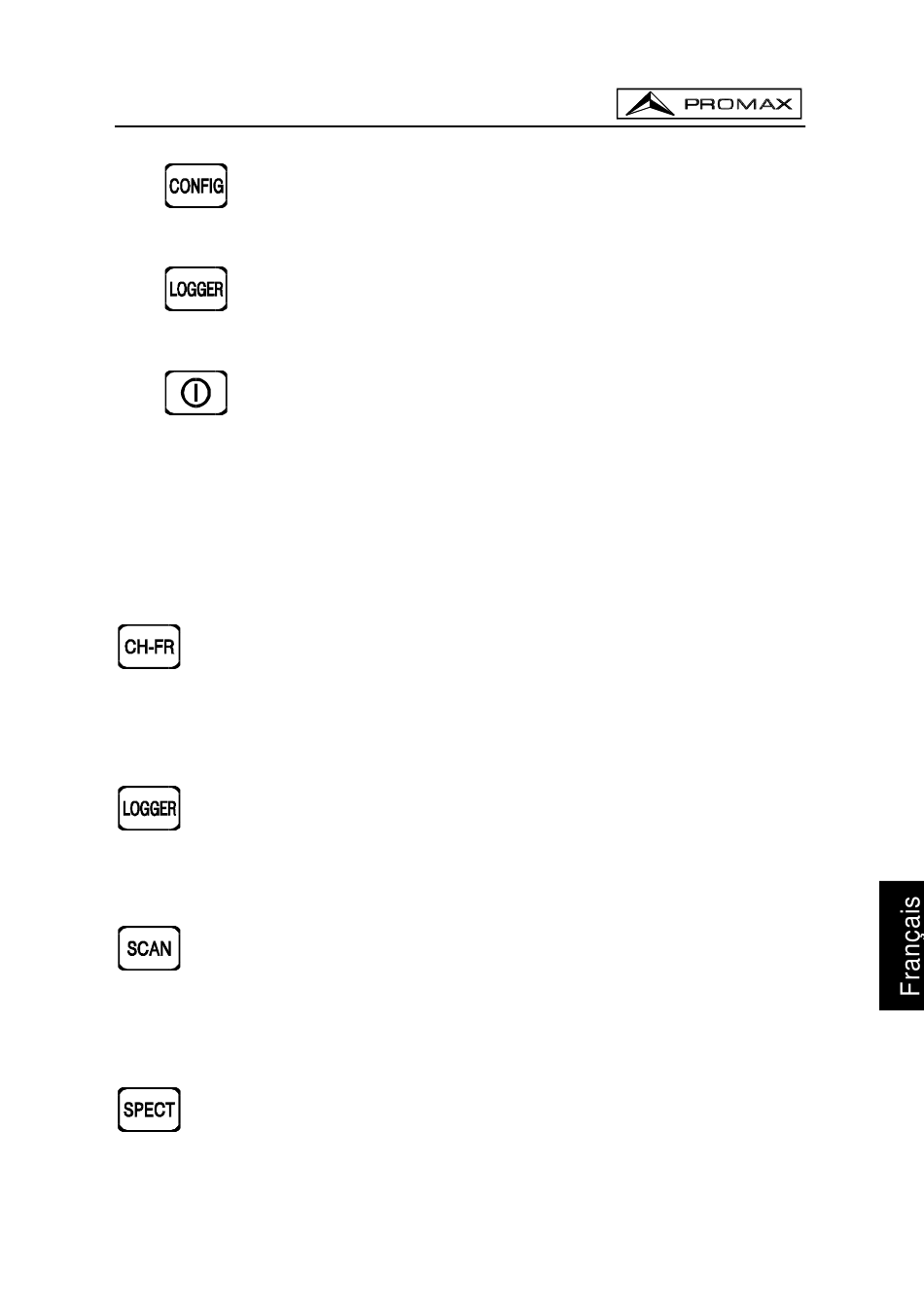

Accès aux menus de configuration particuliers à chaque mode d'opération et au
menu de configuration globale de l'appareil.
[15]
Fonction SAISIE. Elle permet d'effectuer, de visualiser, d'imprimer ou de
transférer à un PC de multiples mesures de façon automatique.
[16]
Met l'instrument en marche.
[17] Indicateur d'alimentation des unités extérieures.
[18] Indicateur de charge de la batterie.
4.2 Instructions d'opération
Le PROMAX-8 possède six modes indépendants de fonctionnement :
Le mode de fonctionnement CANAL-FRÉQUENCE permet de mesurer le
niveau de la porteuse vidéo, les rapports Porteuse / Bruit (C/N) et Vidéo / Son
(V/A) et d'activer la démodulation la porteuse son pour des canaux analogiques,
ainsi que de mesurer la puissance du canal et le rapport porteuse / bruit (C/N),
la taux d'erreur sur les bits (BER), le rapport d'erreur de modulation (MER) et
représenter le Diagramme de la Constellation pour des canaux numériques. Il
permet aussi le mesure des produits d'intermodulation CSO et CTB.
Le mode de fonctionnement SAISIE permet d'effectuer et de mémoriser de
nombreuses mesures pour des révisions postérieures, des transferts à PC ou
des impressions. Il est possible de réaliser et de garder en mémoire jusqu'à 55
saisies, chaque saisie effectuant les mesures de niveau, C/N, V/A, puissance du
canal ou MER des canaux actifs dans le plan de canaux (jusqu'à un maximum
de 140 canaux par saisie).
Le mode BALAI montre le niveau de tous les canaux présents dans la bande de
fréquence sélectionnée à l'aide d'un graphique à barres. Le span et le niveau de
référence peuvent être sélectionnés moyennant la mollette. En outre, un
marqueur mouvant indique le niveau numérique d'un canal en particulier. Le
mode d'opération BALAI permet également la programmation de canaux pour
leur utilisation comme pilotes sur le mode PENTE (seulement pour la bande
directe).
Cette touche permet d'accéder à deux modes d'opération :
Le mode de fonctionnement ANALYSEUR DE SPECTRES fournit une analyse
spectrale de toute la bande en deux parties: bande de retour ou sous-bande (de
5 à 100 MHz) et bande directe (de 45 à 862 MHz). Le Span est variable entre 1
et 100 MHz et il est en outre possible de modifier le niveau de référence ainsi que
de détecter et maintenir les valeurs maximum et minimum pour les mesures
d'INGRESS.
04/2004 Page 15
