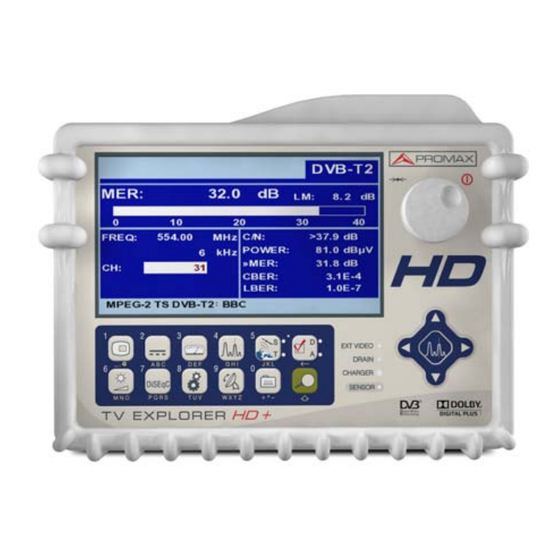

Page 1 TV EXPLORER HD + EXPLORADOR UNIVERSAL DE TV UNIVERSAL TV EXPLORER EXPLORATEUR UNIVERSEL DE TV - 0 MI1837 -...
Page 3 NOTAS SOBRE SEGURIDAD Antes de manipular el equipo leer el manual de instrucciones y muy especialmente el apartado PRESCRIPCIONES DE SEGURIDAD. El símbolo sobre el equipo significa "CONSULTAR EL MANUAL DE INSTRUCCIONES". En este manual puede aparecer también como símbolo de advertencia o precaución.
Page 5 SUMARIO CONTENTS SOMMAIRE Manual español............. English manual ............. Manuel français ..............
Page 7 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Í N D I C E GENERALIDADES ....................1 Descripción......................1 Especificaciones....................4 PRESCRIPCIONES DE SEGURIDAD ..............11 Generales......................11 Ejemplos Descriptivos de las Categorías de Sobretensión ......12 INSTALACIÓN......................13 Alimentación...................... 13 3.1.1 Funcionamiento mediante alimentador DC Externo ........
Page 8 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.14.7.4 Señales DVB-S/S2................64 5.14.8 TV Digital: Medida del MER................ 66 5.15 Diagrama de Constelación ................68 5.15.1 Señal DVB-T/H (COFDM)................69 5.15.1.1 Funciones de zoom, scroll y borrado ..........70 5.15.2 Señal DVB-T2 (COFDM) ................70 5.15.3 Señal DVB-C (QAM) ...................
Page 9 Esta nueva joya de la gama de medidores PROMAX está destinada a convertirse en un referente de la industria, por ser el auténtico primer medidor de su clase que cumple con los requisitos para ser acreditado como un verdadero instrumento HDTV.
Page 10 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + El TV EXPLORER HD + dispone de un conector HDMI (High-Definition Multi-media Interface) que permite el uso de vídeo estándar, mejorado o de alta definición, así como 8 canales de audio digital sin comprimir. Sin duda, se convertirá en el sustituto digital de los estándares analógicos como el Euroconector.
Page 11 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + El TV EXPLORER HD + realiza una exploración dinámica del espectro, detectando todas las emisiones que se encuentran en la banda explorada, ya sea terrestre o satélite. El propio equipo es el que localiza los canales y los almacena en una base de datos, sin necesidad de ninguna información previa sobre el número de canales, el tipo de señales transmitidas o las características de las mismas.
Page 12 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Para una mayor comodidad de uso, dispone de memorias para almacenar adquisiciones de medidas automáticamente, registrando: nombre de la adquisición, punto de la medida, frecuencia, tabla de canales, etc.,. La función ADQUISICIÓN facilita enormemente la verificación de sistemas donde se requiere realizar un elevado número de medidas y posibilita un posterior procesado de toda la información adquirida en un ordenador personal.
Page 13 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + ENTRADA DE RF 75 Ω. Impedancia Conector Universal, con adaptador BNC o F. Máxima señal 130 dBµV. Máxima tensión de entrada DC a 100 Hz 50 V rms (alimentado por el cargador AL-103). 30 V rms (no alimentado por el cargador AL-103).
Page 14 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + ID celda Estación transmisora. Señalización TPS Time slicing, symbol interleaver y MPE-FEC. PARÁMETROS SEÑAL DVB-T2 Portadoras 1k, 2k, 4k, 8k, 8k+EXT, 16k, 16k+EXT, 32k, 32k+EXT. Intervalo de guarda 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128. Code Rate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6.
Page 15 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + VÍDEO HD Resolución de entrada 1080i, 720p y 576i. Formatos de pantalla 16:9 y 4:3. Resolución salida HDMI 1920 x 1080. Audio MPEG-1, MPEG-2, HE-AAC, Dolby Digital y Dolby Digital Plus. Tipo de compresión MPEG-2 y MPEG-4 H.264.
Page 16 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Función TEST ATENUACIÓN Respuesta para redes de distribución de señales en banda terrestre. MODO ANALIZADOR DE ESPECTROS Banda satélite 30 dBµV a 130 dBµV (31,6 µV a 3,16 V). Bandas terrestres 10 dBµV a 130 dBµV (3,16 µV a 3,16 V). Ancho de banda de medida Según span.
Page 17 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 1 Vpp (75 Ω) vídeo positivo. Sensibilidad Euroconector (75 Ω). Salida de vídeo SONIDO Entrada Euroconector. Salidas Altavoz incorporado, Euroconector. Desmodulación Sistemas PAL, SECAM, NTSC según estándar DVB-T/H, DVB-T2, DVB-C, DVB-S/S2 y MPEG. De-énfasis 50 µs, 75 µs (NTSC).
Page 18 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Desconexión automática Programable. Transcurridos los minutos seleccionados sin actuar sobre ningún mando. Desactivable. CONDICIONES AMBIENTALES DE FUNCIONAMIENTO Altitud Hasta 2000 m. De 5 a 40 °C (Desconexión automática por exceso Margen de temperaturas de temperatura).
Page 19 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 2 PRESCRIPCIONES DE SEGURIDAD Generales La seguridad puede verse comprometida si no se aplican las instrucciones dadas en este Manual. Utilizar el equipo solamente en sistemas con el negativo de medida conectado al potencial de tierra. El alimentador DC externo AL-103 es un equipo de clase I, por razones de seguridad debe conectarse a líneas de suministro con la correspondiente toma de tierra.
Page 20 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Símbolos relacionados con la seguridad: Ejemplos Descriptivos de las Categorías de Sobretensión Cat I Instalaciones de baja tensión separadas de la red. Cat II Instalaciones domésticas móviles. Cat III Instalaciones domésticas fijas. Cat IV Instalaciones industriales.
Page 21 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 3 INSTALACIÓN Alimentación El TV EXPLORER HD + es un equipo portátil alimentado a través de una batería de Li-Ion de 7,2 V. Se suministra también un alimentador DC externo que permite conectar el equipo a la red eléctrica para su operación y carga de la batería. 3.1.1 Funcionamiento mediante alimentador DC Externo Conectar el alimentador DC externo al equipo a través del conector EXT.
Page 22 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + INDICADORES DEL NIVEL DE CARGA DE LA BATERÍA COLOR SÍMBOLO NIVEL DE CARGA 75 % ∼ 100 % VERDE 30 % ∼ 75 % VERDE 10 % ∼ 30 % VERDE 0 % ∼ 10 % ROJO Batería vacía.
Page 23 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 4 GUIA RÁPIDA DE UTILIZACIÓN PASO 1.- Carga de la batería Conectar el alimentador DC externo al equipo a través del conector [32] situado en el panel lateral derecho. Conectar el alimentador DC a la red. Cuando el equipo está...
Page 24 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + PASO 3.- Para hacer una exploración completa de la banda de canales Seleccionar la banda de frecuencias de exploración [14] (terrestre o satélite). Activar el proceso de exploración manteniendo pulsada la tecla [25]. Pulsar [10] para visualizar los canales detectados y [6] para cambiar de...
Page 25 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + PASO 6.- Para monitorizar el espectro de frecuencias Seleccionar la banda de frecuencias a representar [14] (terrestre o satélite). Activar el barrido pulsando la tecla [13]. Pulsar [6] para modificar el nivel de referencia en el eje vertical. Pulsar [6] para modificar el span en el eje horizontal.
Page 26 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Página 18 12/2011...
Page 27 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5 INSTRUCCIONES DE UTILIZACIÓN ADVERTENCIA: Las funciones que se describen a continuación podrían ser modificadas en función de actualizaciones del software del equipo, realizadas con posterioridad a su fabricación y a la publicación de este manual. Descripción de los Mandos y Elementos Panel frontal Figura 3.- Panel frontal.
Page 28 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Para apagar el medidor mantener pulsado el selector hasta que se desconecte la alimentación. Para modificar la sintonía: al girarlo en el sentido de las agujas del reloj la frecuencia aumenta mientras que al girarlo en sentido contrario a las agujas del reloj disminuye.
Page 29 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 4.- Teclado principal [10] TECLA TV Permite visualizar la imagen de TV correspondiente a la señal de entrada así como datos relativos a la recepción de la señal de vídeo. Tecla número 1 para la entrada de datos numéricos. [11] ALIMENTACIÓN DE LAS UNIDADES EXTERIORES Permite seleccionar la alimentación de las unidades exteriores.
Page 30 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + [13] ESPECTRO / TV Permite la conmutación entre cualquier modo anterior y el modo Analizador de Espectros, y viceversa. Tecla número 4 para la entrada de datos numéricos. [14] BANDA SATÉLITE/TERRESTRE Permite la conmutación entre la banda de frecuencias de TV Satélite o TV Terrestre.
Page 31 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + [22] UTILIDADES / PREFERENCIAS Activa el menú de Utilidades (pulsación corta): Información Equipo Presenta información sobre el equipo: Nombre de la compañía; Nombre del equipo; PN: número de referencia del producto; Software: Versión del software de control;...
Page 32 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Guardar: Guarda con un nombre de archivo la pantalla a capturar para ser procesada posteriormente. MER por portadora Representación gráfica del MER para cada portadora de un canal COFDM. Recuperar Constel. Recupera un diagrama de constelación guardado. Rec.
Page 33 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Mín. Sat. Potencia Potencia mínima de una señal digital satélite para ser identificada. Define el modo de medida de la relación C/N como Automático o Manual (Ruido de Referencia), para determinar la frecuencia donde se medirá el ruido en el modo analizador de espectro.
Page 34 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Parámetros de fábrica Recupera la configuración por defecto (la que tenía el equipo inicialmente). Esta opción eliminará todas las adquisiciones realizadas por el usuario. Se mantienen las canalizaciones que se han añadido. Salir Salida del menú...
Page 35 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 5.- Vista panel superior. [30] RF Entrada de señal de RF. Nivel máximo 130 dBµV. Conector universal para adaptador F/F o F/BNC, con impedancia de entrada de 75 Ω. ATENCIÓN Utilizar el atenuador de 10 dB (AT-010) para proteger la entrada RF [30] µ...
Page 36 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + ATENCIÓN Es necesario destacar la necesidad de proteger la entrada RF [30] con un accesorio que elimine las tensiones alternas de alimentación que se utilizan en los CATV (necesarios para alimentar los amplificadores) y en control remoto.
Page 37 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 8.- Vista panel posterior. [38] Botón mecanismo expulsor del módulo CAM. Permite la expulsión del módulo CAM insertado en el zócalo de conexión [41]. [39] Conector HDMI (High-Definition Multi-media Interface). [40] Conector USB Para facilitar la comunicación con un PC y la descarga de canalizaciones y adquisiciones automáticas.
Page 38 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Selección del Modo de Operación: TV / Analizador de Espectros / Medidas. El TV EXPLORER HD + posee tres modos de operación básicos: modo de operación TV, modo de operación analizador de espectros y modo de Medidas. Para pasar del modo TV al modo de Analizador de Espectros se debe pulsar la tecla [13].
Page 39 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 2. Introducción por teclado. Pulsar el selector rotativo [1] (la indicación de frecuencia desaparecerá y aparecerá en la parte superior izquierda de la pantalla el símbolo de entrada de datos manualmente ), a continuación, mediante el teclado numérico, introducir el valor de la frecuencia deseada en MHz.
Page 40 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Para seleccionar la tensión de alimentación de las unidades exteriores, pulsar la tecla [11], monitor aparecerá menú funciones ALIMENTACIÓN EXTERIOR mostrando las tensiones seleccionables. Girando el selector rotativo [1] seleccionar la tensión deseada y finalmente pulsarlo para activarla.
Page 41 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Función de Identificación Automática de señales (AUTO ID) El TV EXPLORER HD + permite identificar automáticamente señales de TV, conforme a la configuración establecida, que se encuentren presentes en el canal o frecuencia sintonizada. Para activar esta función debe presionar una vez sobre la tecla [25].
Page 42 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + NOTA: El icono en la esquina superior de la pantalla de medida de señales digitales, indica que la señal recibida está por encima del nivel umbral de detección (véase el menú de PREFERENCIAS) pero el demodulador no la sintoniza posiblemente debido...
Page 43 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + CCIR: STD CHANNEL PLAN 02 03 04 S01 S02 S03 67 68 69 EXPLORER CCIR_01: 02 04 S03 S10 65 68 + PARAMS. NEW CHANNEL PLAN CCIR: STD CHANNEL PLAN 02 03 04 S01 S02 S03 67 68 69 AUTO ID CCIR_01:...
Page 44 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + El TV EXPLORER HD + permite cambiar directamente el canal sintonizado perteneciente a la lista de canales activa mediante los cursores horizontales [6]. De esta forma, una vez seleccionado el campo de sintonía por canal [24] y en los modos de operación de MEDIDAS [12] y de TV...
Page 45 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Durante el proceso de medición de un canal analógico, aparece en la parte inferior de la pantalla un indicador del porcentaje de medición completado del canal en proceso. En el caso de canales digitales, aparece un contador del tiempo que indica el tiempo que resta en segundos.
Page 46 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 14.- Pantalla de adquisición para las frecuencias Test Atenuación. seleccionar opción INICIAR medidor obtendrá valores correspondientes a las tres frecuencias piloto de la banda activa. Al finalizar la captura de datos ofrecerá la posibilidad de guardar la adquisición realizada o iniciar una nueva. Figura 15.- Finalización de la adquisición.
Page 47 Conectar directamente el generador al TV EXPLORER HD + mediante el conector-adaptador BNC-F. Alimentar los generadores de señales de la familia RP de PROMAX a través del TV EXPLORER HD + o con un alimentador externo. Para ello seleccionar la función Alimentación de las unidades exteriores (ver apartado '5.7 Alimentación de las...
Page 48 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 16.- Prueba FI SAT (ICT). Banda Satélite. El proceso de calibración debe realizarse en el punto de la instalación que se toma como referencia, habitualmente la cabecera. Durante este proceso se determina el número de frecuencias piloto a comprobar, entre una y tres, además del nivel de referencia de los pilotos.
Page 49 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 17.- Medidas de atenuación para una toma. Para finalizar las medidas pulsar el selector rotativo [1] y seleccionar la opción (SALIR). 5.12 Función de Exploración del espectro (EXPLORER) La función de Exploración permite explorar la banda de frecuencias completa para identificar los canales analógicos y digitales presentes, de acuerdo con la configuración establecida, sobre la tabla de canales activa.
Page 50 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Cuando el equipo finaliza la exploración, genera una nueva tabla de canales a partir de la tabla activa. Esta nueva tabla contiene sólo los canales que ha podido identificar y el resto son eliminados. El equipo ofrece la posibilidad de guardar la tabla de canales generada para utilizar posteriormente.
Page 51 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Inv. Espectral Si es necesario, activar la inversión de espectro (On). Si se selecciona incorrectamente la inversión de espectro la recepción no será correcta. Symbol Rate (Velocidad de símbolo) Al seleccionar esta función y pulsar el selector rotativo [1] es posible introducir un valor de velocidad de símbolo.
Page 52 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Guarda El parámetro Intervalo de Guarda corresponde al tiempo muerto entre símbolos, su finalidad es permitir una detección correcta en situaciones de ecos por multi- camino. Este parámetro se expresa en función de la duración del símbolo: 1/4, 1/8, 1/16, 1/32.
Page 53 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 20.- Pantalla de configuración de medida de señales moduladas en COFDM. 5.13.3 Configuración de un Canal Digital DVB-T2 (COFDM) Pulsar la tecla de configuración de medidas [17] para acceder al menú de CONFIGURACIÓN y girar el selector rotativo [1] para acceder a los parámetros relativos a la señal COFDM que puede establecer el usuario y que se describen a...
Page 54 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Patrón de Pilotos Hay varios patrones de piloto disponibles, desde PP1 a PP8, que ofrecen diferentes funciones según el tipo de canal. Cada patrón soporta variaciones de tiempo y frecuencia hasta los correspondientes límites de Nyquist.
Page 55 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.13.4 Configuración de un Canal Digital DVB-S/S2 (QPSK/8PSK) Pulsar la tecla de configuración de medidas [17] para acceder al menú de CONFIGURACIÓN y girar el selector rotativo [1] para acceder a los parámetros relativos a la señal QPSK/8PSK que puede establecer el usuario y que se describen a continuación: Ancho de Banda.
Page 56 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Modulaciones (Sólo en DVB-S2) Modulación empleada por las portadoras. Define también la inmunidad al ruido del sistema. (QPSK y 8PSK). Polarización Afecta a la recepción de señales en la banda SAT (satélite). Permite seleccionar la polarización de la señal entre Vertical/Derecha (vertical y circular a derechas) y Horizontal/Izquierda (horizontal y circular a izquierdas) o bien, desactivarla Banda Sat...
Page 57 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + NOTA IMPORTANTE La sintonía de canales digitales DVB puede requerir un proceso de ajuste. Se recomienda seguir el siguiente procedimiento: Desde el modo analizador de espectro [13], sintonizar el canal en su frecuencia central. Pasar al modo Medidas [12], selección de medidas.
Page 58 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Banda terrestre - Canales digitales (DVB-C, DVB-T/H y DVB-T2): Potencia del Canal La potencia del canal se mide asumiendo que la densidad espectral de potencia es uniforme en todo el ancho de banda del canal.
Page 59 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + CBER Medida del BER (tasa de error) para la señal digital antes de la corrección de errores (BER antes del FEC). VBER (Sólo en DVB-S) Medida del BER (tasa de error) para la señal digital después de la corrección de errores (BER después de Viterbi).
Page 60 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Los tipos de medidas disponibles son: NIVEL: Indicación de nivel en la parte superior de la pantalla (barra analógica). C/N: Medida de la relación portadora/ruido. V/A: Medida de la relación vídeo/audio. Desviación FM: Medida de la desviación instantánea de frecuencia para portadoras de audio moduladas en FM.
Page 61 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.14.2 TV analógica: Medida de la Relación Vídeo / Audio (V/A) En el modo de medida Vídeo / Audio, en el monitor aparece la siguiente información: Figura 24.- Medida de la relación vídeo/audio. Además de la relación entre los niveles de la portadora de vídeo y la portadora de audio (16,2 dB en el ejemplo de la figura anterior) se muestra la frecuencia o el canal, de acuerdo con el modo de sintonía seleccionado, el nivel de la portadora de...
Page 62 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + En la pantalla se monitorizan visualmente los picos de desviación instantánea de la frecuencia. De este modo es posible observar si sobrepasan los límites aceptados por el receptor y especificados por el emisor en el sistema de transmisión. 5.14.4 FM analógica: Medida de nivel y desmodulación de señal Pulsar la tecla de configuración de medidas [17] para acceder al menú...
Page 63 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Banda satélite, portadora analógica El nivel de portadora se mide mediante un detector de cuasi-pico (4 MHz BW). El nivel de ruido se mide mediante un detector de valor medio (230 kHz) y se corrige para referirlo al ancho de banda del canal.
Page 64 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 28.- Cursor NOISE. C/N (MANUAL). En el caso de medidas de canales en la banda de satélite o de canales digitales, para que la medida de la relación C/N sea correcta es imprescindible haber definido previamente el ancho de banda del canal mediante la función Ancho de Banda del menú...
Page 65 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 29.- Medida de la potencia de canales digitales. Además de la potencia del canal digital (77,4 dBµV en el ejemplo de la figura anterior) se muestra la frecuencia de sintonía o el canal, de acuerdo con el modo de sintonía seleccionado, y la frecuencia de desviación de la sintonía central calculada por el demodulador, medida que indica el ajuste en la sintonización del canal.
Page 66 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.14.7.1 Señales DVB-C Una vez establecidos los parámetros de la señal QAM, será posible medir el BER, pulsar la tecla [12] hasta que aparezca la pantalla de medida del BER. En el modo de medida del BER, el monitor mostrará una pantalla como la siguiente: Figura 30.- Pantalla de medida del BER de señales moduladas en QAM.
Page 67 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Con el fin de tener una referencia sobre la calidad de una imagen, se considera que un sistema tiene una calidad aceptable cuando se produce menos de un error no corregible por cada hora de transmisión. A esta frontera se le denomina QEF (del inglés Quasi-Error-Free) y corresponde a una tasa de error aproximada antes de la corrección de errores de 2.0E-4 BER (2,0x10 , es decir 2 bits incorrectos de cada...
Page 68 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + En un sistema de recepción de señal digital terrestre, tras el descodificador de señal COFDM se aplican dos métodos de corrección de errores. Obviamente, cada vez que se aplica un corrector de errores sobre la señal digital, la tasa de error cambia, por lo que si se mide la tasa de error a la salida del demodulador de COFDM, después de Viterbi y a la salida del descodificador de Reed-Solomon se obtienen tasas de error distintas.
Page 69 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Finalmente se muestra una línea de estado con información respecto a la señal detectada. Los posibles mensajes que pueden aparecer y su significado se muestra en la siguiente lista. Los mensajes se presentan por orden de menor a mayor cumplimiento de los requerimientos del estándar MPEG-2: Señal no detectada No se ha detectado ninguna señal.
Page 70 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 35.- Pantalla de medida del CBER de señales moduladas en COFDM. En un sistema de recepción de señal digital (DVB-T2), tras el descodificador de señal COFDM se aplican otros dos métodos de corrección de errores (ver la siguiente figura).
Page 71 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + La medida del LBER se presenta en valor absoluto en notación científica (1,0 E-8 significa 1,0 bit incorrecto de cada 100.000.000), cuanto menor sea el valor mejor será la calidad de la señal. A continuación se presenta la frecuencia de sintonía y la desviación de frecuencia en kHz respecto de la frecuencia de sintonía que optimiza el LBER (por ejemplo Freq.: 730 MHz + 2 kHz).
Page 72 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.14.7.4 Señales DVB-S/S2 Una vez establecidos los parámetros de la señal QPSK, será posible medir el BER. A continuación se presenta la medida del BER antes de la corrección de errores: BER antes del FEC: CBER. Figura 38.- Pantalla de medida del CBER de señales moduladas en QPSK.
Page 73 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + En un sistema de recepción de señal digital vía satélite (DVB-S2), tras el descodificador de señal QPSK/8PSK se aplican otros dos métodos de corrección de errores (ver la siguiente figura). En este caso, al igual que en el anterior, cada vez que se aplica un corrector de errores a la señal digital la tasa de error cambia, por lo que si se mide la tasa de error a la salida del demodulador de QPSK/8PSK, después del descodificador LDPC (Low Density Parity Check) y a la salida del descodificador BCH...
Page 74 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Finalmente se muestra una línea de estado con información respecto a la señal detectada. Los posibles mensajes que pueden aparecer y su significado se muestra en la siguiente lista. Los mensajes se presentan por orden de menor a mayor cumplimiento de los requerimientos del estándar MPEG-2: Señal no detectada No se ha detectado ninguna señal.
Page 75 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + A continuación, aparece la medida del Margen de Ruido (MR), en la figura anterior de valor 8,4 dB. Indica un margen de seguridad respecto al nivel del MER medido para la degradación de la señal hasta llegar al valor del QEF (Quasi-Error- Free).
Page 76 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Por último aparece una línea de estado que presenta información respecto a la señal detectada. 5.15 Diagrama de Constelación El diagrama de la constelación es una representación gráfica de los símbolos digitales recibidos en un periodo de tiempo. Existen distintos tipos de diagramas de constelación según el tipo de modulación.
Page 77 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.15.1 Señal DVB-T/H (COFDM) Acceder al menú de UTILIDADES pulsando la tecla [22], y activar la opción CONSTELLATION. En la pantalla se irán registrando los impactos que producen los símbolos recibidos durante la trasmisión de la señal digital. Figura 45.- Diagrama de constelación.
Page 78 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.15.1.1 Funciones de zoom, scroll y borrado El TV EXPLORER HD + incorpora, la función ZOOM que amplia la representación de la constelación sobre un cuadrante. Seleccionar la opción DESPLAZAR para desplazar el área de visualización mediante los cursores [6] y la opción LIMPIA para reinicializar la pantalla.
Page 79 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Mediante la opción CRIBA es posible ajustar la persistencia de la visualización de los impactos en la pantalla entre 0 (mínima) y 16 (máxima). Primero aparece la información relativa al tipo de modulación DVB-T2 (QAM-256).
Page 80 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + NOTA La calidad de transmisión se visualiza de forma cualitativa mediante una gradación de colores proporcional a la densidad de símbolos concentrados en una zona determinada. Esta escala de colores va desde el negro (ausencia de símbolos) hasta el rojo (máxima densidad) pasando por el azul y el amarillo (en orden ascendente).
Page 81 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 50.- Diagrama de constelación. Señal DVB-S2 (8PSK). NOTA La calidad de transmisión se visualiza de forma cualitativa mediante una gradación de colores proporcional a la densidad de símbolos concentrados en una zona determinada.
Page 82 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 51.- Modo Analizador de Espectros. Las líneas horizontales referencian el nivel de señal, estando las líneas discontinuas separadas 10 dB. El nivel de la línea superior (70 en la figura anterior), se denomina Nivel de Referencia y se puede modificar por saltos mediante las teclas de cursor verticales [6] entre 60 dBµV y 130 dBµV (de 70 dBµV a 130 dBµV en...
Page 83 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + El margen de frecuencias representado (llamado span de aquí en adelante) también puede modificarse mediante las teclas de cursor horizontales [6]. De esta forma es posible seleccionar el margen de frecuencias presentado en pantalla en el modo Analizador de Espectros entre Completo (toda la banda), 500 MHz, 200 MHz, 100 MHz, 50 MHz, 32 MHz, 16 MHz y 8 MHz (el último sólo en la banda terrestre).
Page 84 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.16.2 Espectrograma. El espectrograma es una herramienta especialmente diseñada para detectar anomalías en un margen de frecuencias. Dichas anomalías se producen en momentos indeterminados y esporádicamente. El espectrograma realiza una representación gráfica del nivel de señal de las frecuencias en función del tiempo.
Page 85 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 53.- Pantalla inicial. En el eje de las X se observan las variables referentes al tiempo. En la parte inferior derecha el tiempo de captura transcurrido, en segundos. En el centro se muestra el campo T.span, que determina el tiempo de captura mostrado en pantalla.
Page 86 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.16.2.1 Configuración de Espectrograma Antes de comenzar una captura debe configurar las opciones. Pulse la tecla, [17] y a continuación se desplegará un menú con las siguientes opciones. Referencia temporal Inicio: El cursor mostrará la información capturada tomando como referencia inicial 0 segundos.
Page 87 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Salvar Introduzca el nombre con el que el archivo va ha ser guardado. Si este nombre ya existe, un mensaje de alerta será mostrado y podremos sobrescribirlo o cancelar la operación. Adquisition mode Seleccione los diferentes modos de capturar una archivo, las opciones son: CIRCULAR: Seleccionando esta opción, activará...
Page 88 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.16.2.2 Recuperar un archivo Espectrograma Pulse la tecla [22], seleccione RECUPERAR ESPECTROGRAMA y seleccione el archivo que desea abrir con el selector rotatorio. El fichero será mostrado por pantalla y podrá navegar por todo el archivo capturado. Los archivos guardados son almacenados en el directorio OTHER.
Page 89 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Como se puede observar en el caso de la siguiente figura, al analizar el MER por portadora del canal digital aparecen tres degradaciones a lo largo del canal que hacen sospechar la existencia de un canal analógico solapado. Analog level by carrier Frequency...
Page 90 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 56.- Representación del merograma. Seleccione una pantalla de Medidas o TV de un señal de DVB-H/T o DVB-T2, a continuación pulse la tecla [22] y seleccionar Merograma. Éste trabajará con la configuración que disponía en la pantalla de medidas o TV. La figura siguiente muestra la pantalla inicial de proceso.
Page 91 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + El eje Y son portadoras. El número dependerá del modo 8K/4K/2K escogido. Por último en la parte superior izquierda, se muestra el número de portadora en el cual se encuentra el Cursor y a su derecha el MER en dB. Para desplazarse entre los parámetros modificables utilice las teclas de cursor ARRIBA ó...
Page 92 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + OSD INFO Muestra la leyenda que asocia los colores representados con el valor del nivel de señal en dB. Salvar Introduzca el nombre con el que el archivo va ha ser guardado. Si este nombre ya existe, un mensaje de alerta será...
Page 93 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + EXTRA Puede observar información referente a la señal que va ha ser capturada. a Señal. b Ancho de banda. c Guarda. d Portadoras. e Inv espectral. Tasa de código. g Modulaciones. h Jerarquía. Cell ID.
Page 94 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Con la función ECOS es posible conocer la distancia desde donde estamos al transmisor o al objeto que ha causado el eco o pre-eco. De esta forma, el instalador puede reducir al máximo el efecto que el eco puede causar en la instalación, reorientando la antena y reduciendo el efecto de los ecos recibidos.
Page 95 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Seleccionar la opción ECOS (Figura 59.-). Figura 59.-. Menú ECOS. Pulsar el selector rotativo para entrar. Aparecerá entonces la pantalla ECOS y iniciará la detección de los ecos. La pantalla muestra una representación gráfica de los ecos y un listado de los 6 ecos más importantes.
Page 96 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + El área junto a la señal principal es de un color diferente. Esta área representa el intervalo de guarda. Si el eco se encuentra fuera de esta área puede afectar a la transmisión. En ese caso, aparece un mensaje de advertencia "ATENCIÓN ECOS". Figura 61.- Pantalla ATENCIÓN ECOS.
Page 97 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Diagrama de constelación MER por portadora Analizador de espectros Para guardar una pantalla, acceder desde la función o modo de operación al menú de Utilidades [22] y seleccionar mediante el selector rotativo [1] la opción Salvar:, a continuación introducir mediante el teclado alfanumérico [8], el nombre de archivo de la pantalla a capturar, y finalmente confirmar pulsando de nuevo el selector rotativo...
Page 98 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.19.2 Borrar pantallas capturadas También permite eliminar las pantallas capturadas y guardadas en la memoria del equipo. Para ello acceder al menú de Utilidades [22] y tras activar la función, seleccionar la opción ELIMINAR CAPTURAS. A continuación seleccionar una de las siguientes opciones según el modelo y el tipo de captura que se haya realizado: constell/...
Page 99 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.21 Función VER IMPRESIONES PANTALLA Con esta función el usuario puede ver cualquier pantalla que haya sido capturada mediante la función PRINT SCREEN (apartado anterior). Para acceder a esta función pulse [22] y seleccione VER IMPRESIONES PANTALLA.
Page 100 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 63.- Al entrar en la opción USB, aparecen las siguientes opciones: Copiar al pendrive. Obtener del pendrive Copiar streams al pendrive. Para desplazarse entre las opciones pulse las teclas del cursor ARRIBA o ABAJO [6].
Page 101 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Copiar al pendrive Copia todos los ficheros de la memoria del instrumento a la memoria conectada al puerto USB, a excepción del fichero correspondiente al vídeo stream. Al copiar los ficheros, se copia la estructura completa de carpetas existentes en el instrumento.
Page 102 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 65.- A continuación se ha de instalar el software NetUpdate3 que también se encuentra en el soporte entregado con el equipo y que permite conectar con el TV EXPLORER HD + y realizar varias funciones tales como crear y editar planes, actualizar el firmware, etc...
Page 103 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.23 Configuración de la Entrada-Salida TS-ASI. La opción TS-ASI es una característica fundamental para un analizador de TV, que permite tanto la entrada como la salida de tramas de transporte. Detecta automáticamente si la trama está compuesta por 188 o 204 bytes, pudiendo transmitir en modo paquete o en modo burst.
Page 104 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + TS INPUT SOURCE (Fuente de entrada del TS). Permite seleccionar el TS que utilizará el decodificador. La opción INTERNAL usa el TS que viene del demodulador interno del equipo. La opción EXTERNAL usa que TS que conecta el usuario por la entrada TS-ASI. Figura 68.- También se puede acceder a la opción TS-ASI desde el modo de MEDIDAS.
Page 105 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 69.- Visualización de un canal analógico. NOTA: El símbolo en la esquina superior de la pantalla, indica que el equipo ha detectado una situación de saturación de señal analógica en el canal sintonizado.
Page 106 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + En la columna de la izquierda aparece el tipo de señal DVB, una ventana con la señal decodificada y un bloque de información con indicación de emisión encriptada o libre (ENC. o LIBRE), indicación de servicio interactivo (MHP, es decir Multimedia Home Platform) y cuando se inserta un módulo CAM en un TV EXPLORER HD + aparece la indicación (CAM).
Page 107 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Aparecerá entonces el menú SERVICIOS DIGITALES con los servicios disponibles en el Múltiplex digital. Mover los cursores verticales [6] o girar el selector rotativo [1] y pulsarlo para seleccionar el servicio que se desee visualizar en pantalla.
Page 108 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + En la salida del Euroconector [35] y en el caso de señales digitales, se obtendrá una señal de vídeo según el formato que el usuario seleccione (Ver la siguiente tabla ). MODO ANALÓGICO VÍDEO FORMATO PANTALLA TV...
Page 109 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + NOTA: Para obtener la señal de vídeo por el Euroconector en el formato original se debe seleccionar el formato 16:9 del menú de Configuración de Medidas [17]. 5.24.1 Grabación y reproducción de secuencias de vídeo Cuando la pantalla visualiza un canal digital con la información de sintonía (ver apartado anterior).
Page 110 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Para reproducir la secuencia grabada anteriormente, pulsar la tecla de Utilidades [22] y seleccionar la opción PVR Reproducir mediante el selector rotativo [1]. En la imagen aparecerá un icono indicando que el vídeo está siendo reproducido se puede detener la secuencia seleccionando la opción Pausa Reproducción.
Page 111 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Para desplazar el eje vertical de ganancia utilice la flechas arriba o abajo del cursor [6]. Para aumentar la escala del eje vertical a 10 dB por división mantenga pulsada la flecha arriba [6] durante medio segundo.
Page 112 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Cada vez que se envía un programa DiSEqC, se envían también los comandos que corresponden al estado del equipo con relación a la polarización Horizontal o Vertical y banda Alta o Baja. Esto permite asegurar que el estado de la instalación sea la que indica el equipo.
Page 113 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Pulsar la tecla DiSEqC [21] del panel frontal para abandonar el modo de ejecución de comandos y situar el cursor sobre la frecuencia o el canal. 5.27 Función SATCR Mediante la función SATCR es posible controlar los dispositivos de una instalación de TV satélite que sean compatibles con la tecnología SatCR (del inglés, Satellite Channel Router), la cual permite concentrar múltiples frecuencias de bajada...
Page 114 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 5.28 Utilización del teclado alfanumérico Para introducir datos numéricos o texto se dispone de un teclado alfanumérico. Muchas teclas incorporan un número y varias letras, al estilo de los teclados telefónicos. 1) Introducción de datos numéricos: (por ejemplo, una frecuencia de sintonía). Pulsar la tecla correspondiente al dígito que se desee introducir (del 0 al 9).
Page 115 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 6 DESCRIPCIÓN DE ENTRADAS Y SALIDAS Entrada de RF La entrada de RF se realiza a través del conector [30] en el panel superior. El nivel máximo de la señal no debe superar, en ningún caso, 130 dBµV. Salida / Entrada TS-ASI La Salida / Entrada TS-ASI se realiza a través del conector [42],...
Page 116 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Euroconector (DIN EN 50049) Figura 79.- Euroconector (vista externa). Nº DE PIN SEÑAL CARACTERÍSTICAS Salida audio canal derecho Entrada audio canal derecho Salida audio canal izquierdo Masa audio Masa Azul (B) Entrada audio canal izquierdo Salida Azul (B) Tensión de conmutación Masa Verde (G)
Page 117 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Conector para módulos CAM y tarjetas SMART-CARD Permite el acceso condicional (desencriptación) de señales codificadas de TV digital, de acuerdo con la recomendación DVB-CI (Common Interface). Los sistemas de desencriptación soportados son todos aquellos para los que existe un módulo CAM, estándar con DVB-CI, y el usuario dispone de tarjeta de abonado válida.
Page 118 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + Figura 80.- Inserción de un módulo CAM y tarjeta de abonado (SMART-CARD). Para retirar un módulo CAM instalado, pulsar el botón [38] del mecanismo expulsor y extraer el módulo. NOTA IMPORTANTE La inserción del módulo CAM o tarjeta SMART-CARD en posición incorrecta impedirá su funcionamiento y podría llegar a producir daños en el equipo.
Page 119 MANUAL DE INSTRUCCIONES. TV EXPLORER HD + 7 MANTENIMIENTO Consideraciones sobre el monitor TFT A continuación se exponen consideraciones importantes sobre el uso del monitor color, extraídas de las especificaciones del fabricante. En la pantalla TFT pueden aparecer píxeles que no se iluminan o que se iluminan de forma permanente y no por ello se debe considerar que exista un defecto de fabricación del mismo.
Page 121 USER’S MANUAL. TV EXPLORER HD + T A B L E C O N T E N T S GENERAL........................1 Description ......................1 Specifications ....................4 SAFETY RULES...................... 11 General safety rules ..................11 Descriptive Examples of Over-Voltage Categories ........... 12 INSTALLATION .......................
Page 122 USER’S MANUAL. TV EXPLORER HD + 5.14.8 Digital TV: Measuring MER................. 63 5.15 Constellation Diagram ..................64 5.15.1 DVB-T/H (COFDM) signal................65 5.15.1.1 Zoom, scroll and erasing functions ........... 66 5.15.2 DVB-T2 (COFDM) signal ................66 5.15.3 DVB-C (QAM) signal................... 67 5.15.4 DVB-S/S2 (QPSK/8PSK) signal..............
Page 123 HD + represents an evolutionary step with respect to the traditional field strength meters. This new jewel of the PROMAX range will become a reference in the industry for being the very first meter of its kind to actually meet the requirements to be called a real HDTV instrument. The continuous PROMAX innovation process in the sector of field strength meter yields an instrument that changes the way to take and understand television signals measurements.
Page 124 USER’S MANUAL. TV EXPLORER HD + The TV EXPLORER HD + has an HDMI connector (High-Definition Multi-media Interface) which allows the use of standard, enhanced or high definition video, as well as 8 audio digital channels without compression. With no doubt, it will become the digital replacement for analogue standards such as the Euroconnector (SCART).
Page 125 USER’S MANUAL. TV EXPLORER HD + The TV EXPLORER HD + makes a dynamic exploration of the spectrum, detecting all the channels in the explored band, this applies for the terrestrial and the satellite television bands. The meter locates all the channels in the spectrum with no need of any previous information about the number of channels, the type of signals transmitted or their characteristics.
Page 126 USER’S MANUAL. TV EXPLORER HD + To enhance its convenience of use, it includes memories to store automatically the different data acquisitions, i.e.: acquisition name, test points, frequency, channel plan, etc.,. Moreover, the DATALOGGER function makes it much easier to test systems in which a large number of measurements have to be made, and enables further processing of all the information acquired using a computer system.
Page 127 USER’S MANUAL. TV EXPLORER HD + Signal identification Analogue and digital. Automatic. RF INPUT 75 Ω. Impedance Connector Universal, with BNC or F adapter. Maximum signal 130 dBµV. Maximum input voltage DC to 100 Hz 50 Vrms (powered by the AL-103 power charger). 30 Vrms (not powered by the AL-103 power charger).
Page 128 USER’S MANUAL. TV EXPLORER HD + Hierarchy Indicates hierarchy mode. Cell ID Transmitter station. TPS signalling Time slicing, symbol interleaver and MPE-FEC. DVB-T2 SIGNAL PARAMETERS Carriers 1k, 2k, 4k, 8k, 8k+EXT, 16k, 16k+EXT, 32k, 32k+EXT. Guard Interval 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128. Code Rate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6.
Page 129 USER’S MANUAL. TV EXPLORER HD + Services decoding Service list and PIDs. HD VIDEO Input resolution 1080i, 720p and 576i. Aspect Ratio 16:9 and 4:3. HDMI Output Resolution 1920 x 1080. Audio MPEG-1, MPEG-2, HE-AAC, Dolby Digital and Dolby Digital Plus. Compression type MPEG-2 y MPEG-4 H.264.
Page 130 USER’S MANUAL. TV EXPLORER HD + SAT IF TEST Function IF distribution network response for satellite band. ATTENUATION TEST Function Signal distribution network response for terrestrial band. SPECTRUM ANALYSER MODE Satellite band 30 dBµV to 130 dBµV (31.6 µV to 3.16 V). Terrestrial bands 10 dBµV to 130 dBµV (3.16 µV to 3.16 V).
Page 131 USER’S MANUAL. TV EXPLORER HD + 1 Vpp (75 Ω) positive video. Sensibility Scart (75 Ω). Video output SOUND Input Scart. Outputs Built in speaker, Scart. Demodulation TV PAL, SECAM, NTSC system according to DVB-T/H, DVB-T2, DVB-C, DVB-S/S2 and MPEG standards.
Page 132 USER’S MANUAL. TV EXPLORER HD + OPERATING ENVIRONMENTAL CONDITIONS Altitude Up to 2000 m. From 5 to 40 °C (Automatic disconnection by excess Temperature range of temperature). Max. relative humidity 80 % (up to 31°C), decreasing lineally up to 50% at 40 °C. MECHANICAL FEATURES Dimensions 230 (W) x 161 (H) x 76 (D) mm.
Page 133 USER’S MANUAL. TV EXPLORER HD + 2 SAFETY RULES General safety rules The safety could not be assured if the instructions for use are not closely followed. Use this equipment connected only to systems with their negative of measurement connected to ground potential. The AL-103 external DC charger is a Class I equipment, for safety reasons plug it to a supply line with the corresponding ground terminal.
Page 134 USER’S MANUAL. TV EXPLORER HD + Symbols related with safety: Descriptive Examples of Over-Voltage Categories Cat I Low voltage installations isolated from the mains. Cat II Portable domestic installations. Cat III Fixed domestic installations. Cat IV Industrial installations. Page 12 12/2011...
Page 135 USER’S MANUAL. TV EXPLORER HD + 3 INSTALLATION Power Supply The TV EXPLORER HD + is a portable instrument powered by one 7.2 V Li-Ion battery. There is also an external DC charger provided for mains connection and battery charging. 3.1.1 Operation using the External DC Charger Connect external...
Page 136 USER’S MANUAL. TV EXPLORER HD + BATTERY CHARGE LEVEL INDICATORS COLOUR SYMBOL CHARGE LEVEL 75 % ∼ 100 % GREEN 30 % ∼ 75 % GREEN 10 % ∼ 30 % GREEN 0 % ∼ 10 % Empty battery. Recharge in progress. Table 2.- Indication of the battery charge level on screen.
Page 137 USER’S MANUAL. TV EXPLORER HD + 4 QUICK USER GUIDE STEP 1.- Battery charging Connect the DC external charger to the equipment through connector [32] located on the lateral panel. Connect the DC charger to the mains. When the equipment is connected to the mains, the CHARGER led [4] remains lighted.
Page 138 USER’S MANUAL. TV EXPLORER HD + STEP 3.- To carry out a complete channel band exploration Select the frequency band to explore [14] (terrestrial or satellite). Activate the exploration process by holding [25] key pressed. Press [10] key to visualise the channels detected and [6] to change between channels from detected channels list.
Page 139 USER’S MANUAL. TV EXPLORER HD + STEP 6.- Frequency spectrum monitoring Select the frequency band to graph [14] (terrestrial or satellite). Press [13] key to activate the signal sweeping. Press [6] to modify the reference level in the vertical axis. Press [6] to modify span in the horizontal axis.
Page 140 USER’S MANUAL. TV EXPLORER HD + Page 18 12/2011...
Page 141 USER’S MANUAL. TV EXPLORER HD + 5 OPERATING INSTRUCTIONS WARNING: The following described functions could be modified based on software updates of the equipment, carried out after manufacturing and the publication of this manual. Description of the Controls and Elements Front panel Figure 3.- Front panel.
Page 142 USER’S MANUAL. TV EXPLORER HD + Tuning purposes: turning it clockwise frequency increases while turning it anticlockwise frequency decreases. To move along the on-screen menus: turning it clockwise active option moves downwards while turning it anticlockwise active option moves upwards. EXT VIDEO.
Page 143 USER’S MANUAL. TV EXPLORER HD + Figure 4.- Main keyboard [10] TV KEY It allows visualising the image of TV corresponding to the input signal as well as data relative to the reception of the video signal. Key number 1 to enter numeric data. [11] EXTERNAL UNITS POWER SUPPLY Enables selecting the power supply to the external units.
Page 144 USER’S MANUAL. TV EXPLORER HD + [13] SPECTRUM/TV Allows switching between any previous operating mode and the Spectrum Analyser mode and vice versa. Key number 4 to enter numeric data. [14] SATELLITE/TERRESTRIAL BAND Allows switching between the Satellite or Terrestrial TV frequency band. Key number 5 to enter numeric data.
Page 145 USER’S MANUAL. TV EXPLORER HD + [22] UTILITIES / PREFERENCES It activates the Utilities menu (short pulsation): Equipment Info. Displays information about the instrument: Company’s Name; Instrument’s Name; Product Number; Control Software Version; User, that shows free disk space (compact flash) to store data (Datalogger and channel plans);...
Page 146 USER’S MANUAL. TV EXPLORER HD + Recall Constell Recall a constellation diagram stored in memory. Recall MER by carrier Recall a MER by carrier graph stored in memory. Recall Spectrogram Recall a Spectrogram graph stored in memory. Recall Merogram Recall a Merogram graph stored in memory. Recall Spectrum Recall a signal spectrum previously stored.
Page 147 USER’S MANUAL. TV EXPLORER HD + Identify Timeout Sets the maximum time that the equipment will carry out the identification of a channel unknown before going to the next one. Sat Band (Only satellite band). Selects the C-band or Ku-band for tuning satellite signals.
Page 148 USER’S MANUAL. TV EXPLORER HD + [24] TUNING BY CHANNEL OR FREQUENCY Switches tuning mode between channel and frequency. In channel mode the tuning frequency is defined by the active channels table (CCIR, ...). Key number 0 to enter numeric data. [25] AUTO ID/ EXPLORER Activates the automatic identification function (short pulsation):...
Page 149 USER’S MANUAL. TV EXPLORER HD + [30] RF RF signal input Maximum level 130 dBµV. Universal connector for F/F or F/BNC adapter, with input impedance of 75 Ω. ATTENTION Use the 10 dB attenuator (AT-010) to protect the RF [30] input whenever µ...
Page 150 USER’S MANUAL. TV EXPLORER HD + Figure 7.- Lateral panel elements. [31] RESET button Enables the user to restart the instrument if there is any irregularity when operating. [32] External 12 V power supply input [33] Loudspeaker [34] Fan [35] SCART connector [36] Transport belt hook Figure 8.- Rear panel view.
Page 151 USER’S MANUAL. TV EXPLORER HD + [38] CAM module extraction button Press it to remove a CAM module inserted into the connection socket [38]. [39] HDMI Connector (High-Definition Multi-media Interface). [40] USB Connector It enables the communication with a PC, and to download dataloggers and channel plans.
Page 152 USER’S MANUAL. TV EXPLORER HD + Channel Tuning / Frequency Tuning Pressing [24] key the switches from frequency tuning to channel EXPLORER tuning and back again. In channel tuning mode turning the rotary selector [1] sequentially tunes the channels defined in the active channels table. When turning it clockwise frequency increases while turning it anticlockwise frequency decreases.
Page 153 USER’S MANUAL. TV EXPLORER HD + Use key [17] to switch between analogue and digital channels. Press the [17] key to show the measurements CONFIGURATION menu and select the Signal option by turning and pressing the rotary selector [1]. The Signal option allows setting the type of signal to measure.
Page 154 USER’S MANUAL. TV EXPLORER HD + When the OUTPUT is enabled, the equipment puts at the output the voltage selected by the user. When the OUTPUT is disabled it does not apply the voltage at the output but it works like it was. In the External power supply mode is the unit powering the amplifiers before the antenna (terrestrial television) or the satellite TV receiver (house-hold or community) also powers the external units.
Page 155 USER’S MANUAL. TV EXPLORER HD + If the AUTO ID function is launched in the spectrum analyser mode, the name of the network will appear temporarily on screen (it also appears in the measurement display). In case of working in the satellite band the orbital position appears as well. While performing automatic identification may be the equipment keeps detecting the NETWORK ID for a long time.
Page 156 USER’S MANUAL. TV EXPLORER HD + If during exploration or automatic identification process the TV EXPLORER HD + detects new parameters for some channel or frequency a new list will be generated with the information updated and will be saved with the name of the original channel plan followed by the extension: _0x.
Page 157 USER’S MANUAL. TV EXPLORER HD + Keep the [24] key pressed in order to accede to the listing of channel plans available in the instrument and later select the current channel plan by means of the rotary selector [1]. The TV EXPLORER HD + allows directly changing the tuned channel pertaining to the active channel plan by means of the horizontal cursors [6]...
Page 158 USER’S MANUAL. TV EXPLORER HD + During analogue channel measuring process, a percentage counter appears at the bottom of the screen showing the percentage of channel measurement done. In the case of digital channels, appears a timer showing time left to finish in seconds. At the top left corner appears the channel being measured followed by the total amount of channels in the current channel plan.
Page 159 USER’S MANUAL. TV EXPLORER HD + Figure 14.- Datalogger screen for Attenuation test frequencies. Once the START option is selected the instrument will capture all test values corresponding to the three pilot frequencies in the active band. When measuring is completed, it will offer the options to store data or to start a new acquisition.
Page 160 TV signals distribution network by means of two steps: NOTE: For this application the use of PROMAX RP-050, RP-080, RP-110 or RP- 250 signal generators are required, for which they have been specially designed.
Page 161 USER’S MANUAL. TV EXPLORER HD + Figure 16.- SAT IF Test. Satellite band. The calibration process must be carried out over the point of the installation which is taken as reference, i.e. usually the headend. During this process is determined the number of pilot frequencies to check, from one to three, in addition to the reference level for pilots.
Page 162 USER’S MANUAL. TV EXPLORER HD + Figure 17.- Attenuation measurements in an outlet plate. In order to finish measuring, press the rotary selector [1] and select the (EXIT) option. 5.12 Spectrum exploration function (EXPLORER) The Exploration function allows exploring the full frequency band in order to identify the analogue channels and digital presents, in agreement with the configuration set, over the active channel plan.
Page 163 USER’S MANUAL. TV EXPLORER HD + NOTE In the case that is desired to explore or identify DVB-C signals will be necessary to select previously DVB-C standard as digital signal identifier by means of [22] PREFERENCES menu. 5.13 Measurements configuration With the aim of taking the measurements of all types of signals some times could be necessary that user enters parameters relative to particular characteristics of these signals, whether an automatic detection has not been possible, or these parameters...
Page 164 USER’S MANUAL. TV EXPLORER HD + Modulation It defines the modulation type. When selecting this function and turn the rotary selector [1] to choose one of the following modulations: 16, 32, 64, 128 and 256. Figure 19.- Screen of mesurement configuration (QAM signals). 5.13.2 DVB-T/H (COFDM) Digital Channel Configuration Press the Measurements Configuration [17] key to access to the...
Page 165 USER’S MANUAL. TV EXPLORER HD + Carriers (Number of carriers) It defines the number of modulation carriers between 2k, 4k and 8k. To modify its value, place the marker over the Carriers field by turning the rotary selector and then press it: a menu will appear on the screen. Turning the rotary selector select the desired value for the Carriers parameter and finally press it again to validate.
Page 166 USER’S MANUAL. TV EXPLORER HD + 5.13.3 DVB-T2 (COFDM) Digital Channel Configuration Press the Measurements Configuration [17] key to access to the CONFIGURATION menu and turn the rotary selector [1] to access the COFDM signals parameters which can be defined by user and are described below: Channel BW (channel bandwidth) Enables the channel bandwidth to be selected between 5, 6 , 7 and 8 MHz.
Page 167 USER’S MANUAL. TV EXPLORER HD + PLP Constellation Rotation It shows if the constellation is rotated (ON) or not (OFF). PLP ID: It is the PLP identifier. When PLP mode is single, it identifies the input stream (0-255). When PLP mode is multiple, the user can select the PLP ID to see.
Page 168 USER’S MANUAL. TV EXPLORER HD + Code Rate Also known as Viterbi ratio. It defines the ratio between the number of data bits and actual transmission bits (the difference corresponds to the control bits for error detection and correction). In DVB-S it permits to choose between 1/2, 2/3, 3/4, 5/6 and 7/8. In DVB-S2 it permits to choose one of the following values: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 y 9/10.
Page 169 USER’S MANUAL. TV EXPLORER HD + LNB High Osc. Sets the LNB high band local oscillator. NOTE: In the channel tuning mode the Polarization and Sat Band options cannot be modified. This configuration menu shows, besides the QPSK/8PSK signal parameters selected by user, all the values automatically detected: Roll Off Nyquist filter roll-off factor.
Page 170 USER’S MANUAL. TV EXPLORER HD + Ratio between the modulated signal power and the equivalent noise power for a same bandwidth. (according to TV standard) FM Deviation Measure the frequency peak deviation for any modulated analogue carrier in FM. Terrestrial band - Digital channels (DVB-C, DVB-T/H and DVB-T2): Channel power Channel power is measured assuming that power spectral density is uniform throughout channel bandwidth.
Page 171 USER’S MANUAL. TV EXPLORER HD + VBER (Only for DVB-S) The BER measurement (Bit error rate) for the digital signal after error correction (BER after Viterbi). LBER (Only for DVB-S2) The BER measurement (Bit error rate) for the digital signal after error correction (BER after LDPC). In order to change the measurement highlighted, press the [12] key.
Page 172 USER’S MANUAL. TV EXPLORER HD + FM Deviation: Measure the frequency peak deviation for any modulated analogue carrier in FM. WARNING When at the RF input appear an important number of carriers with a high level the tuning circuit may become out of control, giving as a result wrong level measurements. To be able to determinate the equivalent level of a carrier group (with similar levels) at the RF input, it is possible to use the expression: L t =L + 10 log N...
Page 173 USER’S MANUAL. TV EXPLORER HD + 5.14.3 Analogue TV: Measuring the FM deviation The TV EXPLORER HD + measure the deviation in frequency of any modulated analogue carrier in FM. This function allows visualising frequency peak deviation for FM carrier signals. Once this DESV FM measurement mode is activated will appear the following information on screen: Figure 25.- FM carrier peak deviation.
Page 174 USER’S MANUAL. TV EXPLORER HD + Figure 26.- FM analogue signal measurement. The instrument also demodulates the FM carrier (radio) and allows to listen sound through the loudspeaker [33]. 5.14.5 Analogue/Digital TV: Measuring the Carrier / Noise ratio (C/N). The TV EXPLORER HD + carries out C/N ratio measurement in four different ways, according to the carrier type and the used band:...
Page 175 USER’S MANUAL. TV EXPLORER HD + Figure 27.- Carrier-to-noise ratio measurement (C/N). As well as the video carrier / noise level ratio (C/N) (41.0 dB in previous figure), the frequency or channel (depending on the tuning mode selected) and the level of the video carrier and video/audio ratio are also shown.
Page 176 USER’S MANUAL. TV EXPLORER HD + When measuring channels in the satellite band or digital channels, to measure the C/N ratio correctly, the bandwidth of the channel must be defined previously, using the Channel BW option on the Measurements Configuration menu that appears when pressing the [17] key.
Page 177 USER’S MANUAL. TV EXPLORER HD + For the power measurement of a digital channel to be correct it is essential to have previously defined the channel bandwidth using the Channel BW option, in the Measurements Configuration menu that appears when pressing [17] key.
Page 178 USER’S MANUAL. TV EXPLORER HD + The BER measurement before error correction is shown: BER before FEC (Forward Error Correction). In a digital reception system for cable signals, after the QAM demodulator an error correction method called Reed-Solomon is applied (see following Figure). Obviously, the error rate after the corrector is lower to the error rate at the QAM decoder output.
Page 179 USER’S MANUAL. TV EXPLORER HD + Figure 32.- DVB-T/H (COFDM) signals CBER measurement screen. In a reception system of terrestrial digital signal, after the COFDM decoder two error correction methods are applied. Obviously, each time we apply an error corrector to the digital signal, the error rate changes, therefore if we measure the error rate at the output of the COFDM demodulator, at the output of the Viterbi decoder, and at the output of the Reed-Solomon decoder, we obtain nothing more than different error rates.
Page 180 USER’S MANUAL. TV EXPLORER HD + With the aim to have a reference about the signal quality, it is considered that a system has a good quality when it decodes less than one non-correctable error for every transmission hour. This border is known as QEF (Quasi-Error-Free) and it corresponds approximately to a BER after Viterbi of 2.0E-4 BER (2.0x10 , that is to say 2 wrong bits of each 10000).
Page 181 USER’S MANUAL. TV EXPLORER HD + Figure 35.- DVB-T2 (COFDM) signals CBER measurement screen. In a digital reception system (DVB-T2), after the COFDM decoder other two different correction methods are applied (see following Figure). In this case, as the previous one, each time we apply an error corrector to a digital signal, the error rate changes, therefore if we measure, for example, the error rate at the output of the COFDM demodulator, at the output of the Low Density Parity Check (LDPC) decoder, and at the output of the BCH decoder, we obtain nothing more than different error rates.
Page 182 USER’S MANUAL. TV EXPLORER HD + The LBER measurement is provided in scientific notation (i.e. 1.0 E-8 means 1.0 x , that is to say one incorrect bit of every 100.000.000) as its value is smaller the signal quality will be better). Next it is shown the tuning frequency and the frequency deviation in kHz between the tuned frequency and the one, which optimizes the LBER.
Page 183 USER’S MANUAL. TV EXPLORER HD + In a digital reception system for satellite signals (DVB-S), after the QPSK decoder two different correction methods are applied (see following Figure). Obviously, each time we apply an error corrector to a digital signal, the error rate changes, therefore if we measure in a digital satellite television system, for example, the error rate at the output of the QPSK demodulator, at the output of the Viterbi decoder, and at the output of the Reed-Solomon decoder, we obtain nothing more than different error rates.
Page 184 USER’S MANUAL. TV EXPLORER HD + Figure 42.- DVB-S2 (QPSK/8PSK) signals LBER measurement screen. The LBER measurement is provided in scientific notation (i.e. 2.7 E-7 means 2.7x10 , that is to say two incorrect bits of every 1,000) and through an analogue bar (as its length is smaller the signal quality will be better).
Page 185 USER’S MANUAL. TV EXPLORER HD + 5.14.8 Digital TV: Measuring MER Once determined the suitable parameters for COFDM, QAM, QPSK or 8PSK signal reception, it will be possible to measure MER, press [12] key until it appears the MER measurement screen. Figure 43.- DVB-T/H (COFDM) signals MER measurement screen.
Page 186 USER’S MANUAL. TV EXPLORER HD + In the case of a DVB-S2 signal (QPSK/8PSK) instead of the Noise Margin (NM) appears the measure of the Link Margin (LM); in the previous figure with a value of 2.3 dB. The LM is equivalent to the NM and indicates the distance to the QEF (generally defined as one lost packet per hour).
Page 187 USER’S MANUAL. TV EXPLORER HD + Noise and impairments cause the demodulator to not always read the symbols correctly. In this case the hits disperse and create different shapes that at the end will allow to determine at a glance the type of noise in the signal Each type of modulation is represented in a different way.
Page 188 USER’S MANUAL. TV EXPLORER HD + NOTE The transmission quality is visualised in a qualitative way using a colour range for the symbol density concentrated in a certain area. This colour coding goes from black (no symbols), to red (maximum density), and runs from blue to yellow in ascending order.
Page 189 USER’S MANUAL. TV EXPLORER HD + Figure 47.- Constellation Diagram. DVB-T2 (QAM 256) signal. By means of the rotary selector [1] and the arrow cursors [6] key, is possible to change the frequency, channel or OFDM carrier on tune by the instrument. The DECAY option sets the visual persistence for symbol impacts on the screen in a range from 0 (minimum) to 16 (maximum).
Page 190 USER’S MANUAL. TV EXPLORER HD + On screen appears the modulation type: DVB-C (256 QAM). Also the frequency and channel number are indicated. Finally, it shows the type of DVB-C broadcast network used. Figure 48.- Constellation diagram. DVB-C (QAM 256) signal. NOTE The transmission quality is visualised in a qualitative way using a colour range for the symbol density concentrated in a certain area.
Page 191 USER’S MANUAL. TV EXPLORER HD + Figure 49.- Constellation Diagram. DVB-S (QPSK) signal. When selecting a constellation diagram for DVB-S2 signals, on screen will appear the following information: Figure 50.- Constellation Diagram. DVB-S2 (8PSK) signal. NOTE The transmission quality is visualised in a qualitative way using a colour range for the symbol density concentrated in a certain area.
Page 192 USER’S MANUAL. TV EXPLORER HD + 5.16 Spectrum Analyser The Spectrum Analyser mode allows the user to discover the signals present in the frequency band in quickly and easily and to make measurements at the same time. To select it press [13] key.
Page 193 USER’S MANUAL. TV EXPLORER HD + Speed of sweep can be modified for terrestrial TV signals. To that end, press shortly the key [17] MEASUREMENT CONFIGURATION. On the menu "Configuration" it will appear the option "Sweep". Entering in this option you can switch between "Fast" for a quick sweep of the spectrum or "Accurate"...
Page 194 USER’S MANUAL. TV EXPLORER HD + If the highlighted measurement which appears on the measurement screen corresponds to C/N, the Spectrum Analyser mode will measure the C/N ratio at the frequency indicated by the marker and a second marker will indicate the frequency for the noise measurement.
Page 195 USER’S MANUAL. TV EXPLORER HD + Figure 53.- First Screen. On the X-axis the time variables references are showed. At the bottom right corner, the capture elapsed time is displayed, in seconds. At the bottom center the T.span defines the seconds that will be displayed on the screen. For example, if the T.span is 60s, therefore the last 60s captured, will be displayed on the screen.
Page 196 USER’S MANUAL. TV EXPLORER HD + Temporal reference Begin: The captured information will be showed on the display with initial reference 0 s. In this option the screen is not updated with news acquisitions unless the cursor is moved at the end of the capture. Using the temporal position, the cursor can be move through the entire file and the display will be updated according to the new temporal reference.
Page 197 USER’S MANUAL. TV EXPLORER HD + CONTINUOUS: The equipment starts the capture and it is not stopped until the user does it manually or the equipment does not have free memory. OSD INFO If this option is selected, on the left edge of the screen a heading to connect each signal level (dB) with the respective colour will be showed.
Page 198 USER’S MANUAL. TV EXPLORER HD + It is a very useful measurement in order to analyse systems in which signals of different types and sources interfere among them, as in the case of the transition from analogue to digital TV. In next figure a MER by carrier analysis for a COFDM 8k signal is performed.
Page 199 USER’S MANUAL. TV EXPLORER HD + 5.17.2 Merogram The Merogram is an useful tool to detect sporadic problems on a period of time in a DVB-H/T or DVB-T2 channel. It is specially designed to detect potential and sporadic problems during time goes by. The Merogram function makes a graphical representation of the MER level carriers regards to the time.
Page 200 USER’S MANUAL. TV EXPLORER HD + Figure 57.- First screen. On the X-axis the time variables references are showed. At the bottom right corner, the capture elapsed time is displayed, in seconds. At the bottom center the T.span defines the seconds that will be displayed on the screen. For example, if the T.span is 60s, therefore the last 60s captured, will be displayed on the screen.
Page 201 USER’S MANUAL. TV EXPLORER HD + Temporal reference Begin: The captured information will be showed on the display with initial reference 0 s and it is placed on the left edge. In this option the screen is not update with news acquisitions unless the cursor is moved at the end of the capture.
Page 202 USER’S MANUAL. TV EXPLORER HD + BOUNDED: If this option is selected, other menu will be displayed. Choose the file duration. When the end of the file arrives, the capture will be stopped and stored. CONTINUOUS: The equipment starts the capture and it is not stopped until the user does it manually or the equipment does not have free memory.
Page 203 USER’S MANUAL. TV EXPLORER HD + 5.17.2.3 Delete a Merogram file. To delete a Merogram capture, press [22] and select the option DELETE CAPTURE. Then it pops up a new menu where you should select MER/. Then select the file you want to delete. 5.18 ECHOES and PRE-ECHOES Analyser (DVB-T/DVB-T2) The ECHOES Analyser can detect and display echoes that may appear when...
Page 204 USER’S MANUAL. TV EXPLORER HD + Figura 58.- Automatic identification of the signal. Now, the ECHOES function is available. The steps to go through in order to select the ECHOES function are the next: Press (short pulsation) the key [22] (Utilities) to access the menu Utilities.
Page 205 USER’S MANUAL. TV EXPLORER HD + At the top right area there is the frequency and channel tuned. The user can also zoom in or zoom out the main path area, just selecting the ZOOM button on the screen and pressing the rotary knob [1].
Page 206 USER’S MANUAL. TV EXPLORER HD + Figure 62.- ECHOES Screen. 5.19 Screen capture The user can capture and save different screens in a file, with the aim to process them later. The screens, which can be captured, are the following ones (available according to the model): Constellation Diagram MER by carrier...
Page 207 USER’S MANUAL. TV EXPLORER HD + When trying an option by means of the rotary selector [1] it appears a menu that contains the names of the stored files. Select one using the rotary selector or press EXIT. The saved spectrum and constellation data can be exported in the form of a text file (CSV).
Page 208 USER’S MANUAL. TV EXPLORER HD + To delete one or more of the captured images, press [22] and select DELETE PRINT SCREEN. You will see a list of captured screens files. To delete a file, place on it and press the rotary selector [1].
Page 209 USER’S MANUAL. TV EXPLORER HD + Figure 63.- The USB menu has the following options: Copy To Pendrive. Get From Pendrive Copy Streams to Pendrive. To scroll through the options press the cursor keys UP [6] or DOWN [6]. To select an option press the rotary selector [1].
Page 210 USER’S MANUAL. TV EXPLORER HD + When copying files, it also copies the whole structure of folders from the instrument. It creates a general folder called EXPLORER and within this folder are the following series of folders: CAPTZ: Here are stored the captures of the MER, the SPECTRUM and others.
Page 211 USER’S MANUAL. TV EXPLORER HD + Figure 65.- Then you have to install the software NetUpdate3, which is also found in the memory support delivered with your equipment. It allows connecting the TV EXPLORER HD + and to perform various functions such as create and edit plans, update firmware, etc..
Page 212 USER’S MANUAL. TV EXPLORER HD + To configure the TS-ASI inputs and outputs, access from the TV mode or from the measurement mode. From the TV mode, press the measurement configuration [17] to access the SETUP menu and go to the bottom of the menu until the Enable ASI INTERFACE. Figure 67.- Select the option by pressing the rotary and turn it to go from OFF to ON.
Page 213 USER’S MANUAL. TV EXPLORER HD + Figure 68.- You can also access the TS-ASI option from the MEASUREMENT mode. Press the key for measurement configuration [17] to access the SETUP menu and go to the bottom of the menu until the option Enable ASI INTERFACE. Select the option by pressing the rotary and turn it to switch from OFF to ON.
Page 214 USER’S MANUAL. TV EXPLORER HD + Figure 69.- Analogue channel monitoring. NOTE: The symbol in the upper corner of the screen indicates that the instrument has detected a saturation condition for analogue signals in the currently channel on tune. This symbol also appears, when the colour subcarrier signal (Burst) does not contain information and therefore the images are shown in black and white.
Page 215 USER’S MANUAL. TV EXPLORER HD + Figure 70.- Digital channel monitoring. When pressing the cursor arrow [6] key will appear the tuning information window again, in order to fix on screen this window the vertical cursors [6] key must be pressed up to select the OSD:OFF field, so press rotary selector [1] to switch to OSD:ON.
Page 216 USER’S MANUAL. TV EXPLORER HD + Indicates that it is an internal service from a provider and it is not supported. Figure 71.- Digital channel monitoring. Digital services. Also is possible to change the active service directly acting through the horizontal cursors [6] key once has selected the field of the service from information window of the currently tuned channel.
Page 217 USER’S MANUAL. TV EXPLORER HD + DIGITAL MODE ORIGINAL SELECTED EXPLORER HD SCART CONNECTOR VIDEO FORMAT TV SCREEN PILLAR BOX Scaling 4:3 in 16:9 TFT FULL SCREEN 4:3 (Original) 16:9 16:9 PILLAR BOX (Do not select) 16:9 FULL SCREEN 16:9 (Original) 16:9 Table 4.- Selecting the screen and SCART video format.
Page 218 USER’S MANUAL. TV EXPLORER HD + Figure 72.- Digital channel recording. On screen appears the duration of the recorded sequence, the size that occupies in the internal memory and the transport stream rate. In order to stop the recording press the UTILITIES [22] and select the option Stop recording.
Page 219 USER’S MANUAL. TV EXPLORER HD + Figure 73.- Utility for antenna alignment. Simultaneously the instrument emits by means of the loudspeaker an acoustic tone, which varies according to the level of received signal. Press the [24] key to switch between tuning by frequency or by channel. Turn the rotary selector [1] to change frequency or channel.
Page 220 USER’S MANUAL. TV EXPLORER HD + In order to define and/or to send a sequence of DiSEqC commands, press the DiSEqC key [21] on frontal panel. It allows to define the satellite band configuration parameters and select through SEND function one of the eight predefined programs which execute basic functions to control an universal switch with two or four inputs, by means of the rotary selector [1].
Page 221 USER’S MANUAL. TV EXPLORER HD + When selecting the COMMANDS option in the Spectrum Analyser mode [13] in the screen will appear a dynamic execution line in order to use with the positioner commands: DRIVE EAST / WEST. This allows to carry out a fine adjustment in steps or in seconds to aim the antenna through the rotary selector [1].
Page 222 USER’S MANUAL. TV EXPLORER HD + Figure 76.- SatCR command screen. When activating the Enable Pilots options, the SatCR device located in the headend emits a pilot signal with constant level for each down frequency (slot). This function facilitates the verification and identification for different satellite channels that are available in the installation.
Page 223 USER’S MANUAL. TV EXPLORER HD + Entering alphanumeric data: (e.g.: a channel plan name). Press the corresponding key of the keyboard [8] letter or digit to be entered. The word to be entered can be written by pressing each key. The keys must be pressed, two seconds before and for a suitable number of times, until it appears the expected letter or digit on screen.
Page 224 USER’S MANUAL. TV EXPLORER HD + Page 102 12/2011...
Page 225 USER’S MANUAL. TV EXPLORER HD + 6 DESCRIPTION OF THE INPUTS AND OUTPUTS RF input The RF input is through the RF [30] connector on the side panel. The peak signal level should never exceed 130 dBµV. TS-ASI Input / Output The TS-ASI input / output signals works through the connectors [42] (input), [43] (output) at the rear panel.
Page 226 USER’S MANUAL. TV EXPLORER HD + Scart (DIN EN 50049) Figure 79.- Scart socket (external view). Also known as PERITEL connector (in conformity with standard NF-C92250). The signals in this connector are the following: PIN number SIGNAL CHARACTERISTICS Right channel audio output Right channel audio input Left channel audio output Audio grounding...
Page 227 USER’S MANUAL. TV EXPLORER HD + 6.6 Connector for CAM modules and SMART-CARD. Enables the conditional access (decryption) of encoded digital TV signals, in agreement with the DVB-CI (Common Interface) recommendation. This technology supports all those decryption systems for which a valid CAM module exists, according to DVB-CI, with the corresponding subscriber card.
Page 228 USER’S MANUAL. TV EXPLORER HD + Figure 80.- Subscriber Smart-Card and CAM module insertion. To extract an inserted CAM module, press the button from extractor mechanism [39] and remove the module. IMPORTANT REMARK The insertion of a CAM module or a SMART-CARD in a wrong position might produce the instrument malfunction and could generate damages to the equipment.
Page 229 USER’S MANUAL. TV EXPLORER HD + 7 MAINTENANCE Considerations about the Screen. This paragraph offers key considerations regarding the use of the colour screen, taken from the specifications of the manufacturer. In the TFT display, the user may find pixels that do not light up or pixels that are permanently lit.
Page 231 MANUEL D’UTILISATION. TV EXPLORER HD + S O M M A I R E GÉNÉRALITÉS......................1 Description ......................1 Spécifications ...................... 5 PRESCRIPTIONS DE SÉCURITÉ ................13 Générales......................13 Exemples de Catégories de Surtension ............14 INSTALLATION ....................... 15 Alimentation....................... 15 3.1.1 Fonctionnement avec l’alimentateur CC Externe........
Page 232 MANUEL D’UTILISATION. TV EXPLORER HD + 5.14.7.4 Signaux DVB-S/S2................64 5.14.8 TV Numérique: Mesure du MER..............67 5.15 Diagramme de Constellation ................69 5.15.1 Signaux DVB-T/H (COFDM) ............... 69 5.15.1.1 Fonctions zoom, scroll et effacement ..........71 5.15.2 Signaux DVB-T2 (COFDM)................. 71 5.15.3 Signaux DVB-C (QAM) ................
Page 233 Ce nouveau bijou de la gamme de mesureurs PROMAX est destiné à devenir une référence dans l'industrie, pour être le premier vrai mesureur de sa classe qui répond aux conditions pour être crédité comme un véritable instrument HDTV.
Page 234 MANUEL D’UTILISATION. TV EXPLORER HD + Ce type d'équipement, comme le système Digital To TV de PROMAX, traite des signaux numériques et très souvent utilise TS-ASI (Transport Stream) comme interface standard. Par conséquent, disposer d’entrées et de sorties TS-ASI devient une caractéristique fondamentale pour un analyste de TV préparé...
Page 235 MANUEL D’UTILISATION. TV EXPLORER HD + Il incorpore un clavier iconographique pour l’accès direct aux fonctions qui apparaissent dans l'écran de manière intuitive. Le TV EXPLORER HD + effectue une exploration dynamique de l'espectre, en détectant toutes les émissions qui se trouvent dans la bande explorée, bien terrestre que satellite.
Page 236 MANUEL D’UTILISATION. TV EXPLORER HD + L'analyseur de spectre qui incorpore l'appareil est doté d’une extraordinaire précision, résolution, sensibilité et vitesse de balayage donc il devient un instrument très utile pour les applications d'installation d'antennes ou de détection de complexes phénomènes de bruit impulsionnel.
Page 237 MANUEL D’UTILISATION. TV EXPLORER HD + Spécifications CONFIGURATION POUR LA MESURE DU NIVEAU ET DE LA PUISSANCE SYNTONIE Synthèse numérique de fréquence. Syntonie continue de 5 à 1000 MHz et de 950 à 2150 MHz. (Terrestre et Satellite, respectivement). Modes d’accord Canal ou Fréquence (FI ou directe en bande satellite).
Page 238 MANUEL D’UTILISATION. TV EXPLORER HD + DVB-S (QPSK): Puissance, CBER, VBER, MER, C/N et Marge de bruit. Présentation: Numérique et barre de niveau. DVB-S2 (QPSK/8PSK): Puissance, CBER, LBER, MER, C/N et paquets mauvais. Présentation: Numérique et barre de niveau. DIAGRAMME DE CONSTELLATION Types de signaux DVB-T/H, DVB-T2, DVB-C, DVB-S et DVB-S2.
Page 239 MANUEL D’UTILISATION. TV EXPLORER HD + PARAMÈTRES DU SIGNAL DVB-S Vitesse de symbole 2 à 45 Mbauds. Facteur de roll-off (α) du filtre de Nyquist 0,35. Code Rate 1/2, 2/3, 3/4, 5/6, 7/8 et AUTO. Inversion spectrale Sélectionnable: ON, OFF PARAMÈTRES DU SIGNAL DVB-S2 Vitesse de symbole (QPSK) 1 à...
Page 240 MANUEL D’UTILISATION. TV EXPLORER HD + Précision ±1,5 dB (30-120 dBµV, 5-45 MHz) (22 °C±5 °C). Sous bande ±1,5 dB (30-120 dBµV, 45-1000 MHz) (22 °C±5 °C). Bandes terrestre ±2,5 dB (40-100 dBµV, 950-2050 MHz) (22 °C ± 5 °C). Bandes satellite ↑, ↓.
Page 241 MANUEL D’UTILISATION. TV EXPLORER HD + Mesures Bandes terrestres Canaux analogiques Niveau. Canaux numériques Puissance du canal. Bande satellite Canaux analogiques Niveau. Canaux numériques Puissance du canal. MODE ANALYSE DES ECHOS (DVB-T/DVB-T2) Plage de mesures De 0,1 µs à 224 µs. Retard Distance De 0,3 km à...
Page 242 MANUEL D’UTILISATION. TV EXPLORER HD + USB INTERFACE "USB On-The-Go" pour enregistreur de données et les plans de canaux de transfert. Mass Storage Host : L'appareil peut lire/écrire sur un Pendrive. Serial Port Emulation : Port série virtuelle. USB CDC : (Communications Device Class). INTERFACE DVB-ASI Type 1 entrée DVB-ASI et 1 sortie DVB-ASI.
Page 243 MANUEL D’UTILISATION. TV EXPLORER HD + CARACTÉRISTIQUES MÉCANIQUES Dimensions 230 (L) x 161 (H) x 76 (Pr) mm. (Volume total: 2.814 cm Poids 2,2 kg (sans protecteur antichoc). ACCESSOIRES INCLUS 1x CB-077 Batterie rechargeable Li+ 7,2 V 12 Ah. 1x AT-010 Atténuateur 10 dB.
Page 244 MANUEL D’UTILISATION. TV EXPLORER HD + Page 12 12/2011...
Page 245 MANUEL D’UTILISATION. TV EXPLORER HD + 2 PRESCRIPTIONS DE SÉCURITÉ Générales La sécurité peut n’être pas garantie si on n'applique pas les instructions données dans ce Manuel. N’utiliser l’équipement que sur des systèmes dont le négatif de mesure est connecté au potentiel de terre. L’alimentateur CC externe AL-103 s’agit d’un appareil de type I.
Page 246 MANUEL D’UTILISATION. TV EXPLORER HD + Symboles concernant la sécurité : Exemples de Catégories de Surtension Cat I Installations de basse tension séparées du secteur. Cat II Installations domestiques mobiles. Cat III Installations domestiques fixes. Cat IV Installations industrielles. Page 14 12/2011...
Page 247 MANUEL D’UTILISATION. TV EXPLORER HD + 3 INSTALLATION Alimentation Le TV EXPLORER HD + est un appareil portable alimenté par une batterie de Li- Ion de 7,2 V. Un alimentateur CC externe, qui permet de relier l'appareil au réseau électrique pour son utilisation et pour la recharge de la batterie, est aussi fourni. 3.1.1 Fonctionnement avec l’alimentateur CC Externe Branchez l'alimentateur CC externe à...
Page 248 MANUEL D’UTILISATION. TV EXPLORER HD + INDICATEURS DU NIVEAU DE CHARGE DE LA BATTERIE COULEUR SYMBOLE NIVEAU DE CHARGE 75 % ∼ 100 % VERT 30 % ∼ 75 % VERT 10 % ∼ 30 % VERT 0 % ∼ 10 % Batterie aplat.
Page 249 MANUEL D’UTILISATION. TV EXPLORER HD + 4 GUIDE RAPIDE D’UTILISATION PAS 1.- Charge de la batterie Relier l’alimentateur DC externe à l'appareil à travers le connecteur [32] situé dans le panneau latéral droit. Relier l’alimentateur DC au réseau. Quand l'appareil est relié au réseau, l'indicateur lumineux CHARGER [4] reste actif.
Page 250 MANUEL D’UTILISATION. TV EXPLORER HD + PAS 3.- Pour faire une exploration complète de la bande de canaux Choisir la bande de fréquences d'exploration [14] (terrestre ou satellite). Activer le processus d'exploration en maintenant poussée la touche [25]. Pousser [10] pour visualiser les canaux détectés et [6] pour changer de canal dans le plan de canaux détectés.
Page 251 MANUEL D’UTILISATION. TV EXPLORER HD + PAS 6.- Pour monitorer le spectre de fréquences Choisir la bande de fréquences à représenter [14] (terrestre ou satellite). Activer le balayage en poussant la touche [13]. Pousser [6] pour modifier le niveau de référence dans l'axe vertical. Pousser [6] pour modifier le span dans l'axe horizontal.
Page 252 MANUEL D’UTILISATION. TV EXPLORER HD + Page 20 12/2011...
Page 253 MANUEL D’UTILISATION. TV EXPLORER HD + 5 MODE D’EMPLOI AVERTISSEMENT: Les fonctions qui sont décrites ensuite pourraient être modifiées en fonction de mises à jour du software de l'appareil, effectuées après sa fabrication et la publication de ce manuel. Description des Commandes et des Éléments Panneau frontal Figure 3.- Panneau frontal.
Page 254 MANUEL D’UTILISATION. TV EXPLORER HD + Pour activer la mise en marche de l'appareil, maintenir poussée la mollette pendant plus de deux seconds jusqu'à l’apparition de l'écran de présentation. Pour éteindre le mesureur maintenir poussé la mollette jusqu'à ce qu'on déconnecte l'alimentation.
Page 255 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 4.- Clavier principal [10] TOUCHE TV Permet de visualiser l’image de TV correspondant au signal d’entrée ainsi que le données relatives à la réception du signal de vidéo. Touche numéro 1 pour l’entrée de données numériques. [11] ALIMENTATION DES UNITÉS EXTÉRIEURES Permet de sélectionner l'alimentation des unités extérieures.
Page 256 MANUEL D’UTILISATION. TV EXPLORER HD + [13] SPECTRUM / TV Permet de passer du mode de fonctionnement TV au mode Analyseur de Spectre, et vice versa. Touche numéro 4 pour l'entrée de données numériques. [14] BANDE SATELLITE/TERRESTRE Permet la commutation entre la bande de fréquences de TV Satellite ou TV Terrestre.
Page 257 MANUEL D’UTILISATION. TV EXPLORER HD + [21] DISEQC (Seulement dans la bande satellite). Il permet d'ajuster des paramètres de configuration en bande satellite. Touche numéro 7 pour l'entrée de données numériques. [22] OUTILS / PRÉFÉRENCES Il active le menu d'Outils (pulsation courte) : Information Appareil Affiche information sur l’appareil: Nom de la société;...
Page 258 MANUEL D’UTILISATION. TV EXPLORER HD + Effacer Saisies Élimine une acquisition effectuée préalablement. On peut effacer une à une ou bien tous elles en sélectionnant TOUS. Effacer le Plan Efface le plan de canaux choisi. Effacer Canaux Efface un canal du plan actif. Insérer Canaux Insère un canal dans le plan de canaux actif depuis un autre plan standard.
Page 259 MANUEL D’UTILISATION. TV EXPLORER HD + Senseur Lumière Active le capteur de luminosité environnementale [5], pour le calibrage automatique du contraste et la luminosité de l’écran. Options disponibles: Contraste Haut (dans conditions basse luminosité), Contraste Bas (dans conditions de haute luminosité) et AUTO.
Page 260 MANUEL D’UTILISATION. TV EXPLORER HD + Mollette Choisit le sens de déplacement: horaire ou anti- horaire. Ref. Level Il choisit l'échelle la plus adéquate en entrant dans le mode analyseur de spectres : MANUEL (définie par l'utilisateur) ou AUTO (calculée par l’appareil). Transport Mode Active ou désactive la fonction d’arrêt automatique pour le transport.
Page 261 MANUEL D’UTILISATION. TV EXPLORER HD + Dans le mode analyseur de spectre et mesures on indique à l'écran le nom du réseau et la position orbitale (Seulement dans la bande satellite). Active la fonction d'exploration de la bande (pulsation longue) : Le mesureur explore toute la bande de fréquences pour identifier les canaux analogiques et numériques présents.
Page 262 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 6.- Connexion de l'atténuateur externe à l'entrée RF [30]. ATTENTION Il faut remarquer le besoin de protéger l’entrée [30] avec un accessoire lequel élimine les tensions CA que sont utilisés aux câbles de CATV (nécessaires pour alimenter les amplificateurs) et au contrôle à...
Page 263 MANUEL D’UTILISATION. TV EXPLORER HD + [33] Haut-parleur. [34] Ventilateur. [35] Prise Péritel. [36] Crochet ruban de transport. Figure 8.- Panneau postérieur. [38] Bouton mécanisme éjecteur module CAM. Permet l’expulsion du module CAM inséré dans le socle de connexion [38]. [39] Connecteur HDMI (High-Definition Multi-media Interface).
Page 264 MANUEL D’UTILISATION. TV EXPLORER HD + Réglage des Paramètres du Moniteur et du Volume. En appuyant plusieurs fois sur la touche [20], on active séquentiellement les menus de contrôle de VOLUME, de CONTRASTE de LUMINOSITÉ, de SATURATION et aussi de NUANCE (celui-ci dernier uniquement sur le système de couleur NTSC). En activant le menu correspondant à...
Page 265 MANUEL D’UTILISATION. TV EXPLORER HD + 1. En tournant la mollette [1]. En agissant sur la mollette [1] on pourra sélectionner la fréquence souhaitée (la syntonie est continue de 5 à 1000 MHz et de 950 à 2150 MHz). En tournant la mollette dans le sens des aiguilles d'une montre, la fréquence augmente, alors qu'en la tournant dans le sens contraire, la fréquence diminue.
Page 266 MANUEL D’UTILISATION. TV EXPLORER HD + Alimentation des Unités Externes Grâce au TV EXPLORER +, il est possible de fournir la tension nécessaire pour l’alimentation des unités externes (amplificateurs préalables d’antenne dans le cas de télévision terrestre ou LNB dans le cas de télévision par satellite ou simulateurs de F.I.). Pour sélectionner la tension d'alimentation des unités externes, pousser la touche [11], on verra apparaître sur le moniteur le menu de fonctions intitulé...
Page 267 MANUEL D’UTILISATION. TV EXPLORER HD + Fonction d’Identification Automatique de signaux (AUTO ID) Le TV EXPLORER HD + permet d'identifier automatiquement des signaux de TV, conformément à la configuration établie, qui se trouvent présents dans le canal ou la fréquence syntonisée. Pour activer cette fonction on doit pousser une fois sur la touche [25].
Page 268 MANUEL D’UTILISATION. TV EXPLORER HD + REMARQUE: L’icône dans le coin supérieur de l'écran de mesure de signaux numériques, indique que le signal est au-dessus du niveau seuil de détection (voir le menu de PRÉFÉRENCES) mais le démodulateur ne réussit pas la syntonisation possiblement dû à des paramètres incorrects de configuration.
Page 269 MANUEL D’UTILISATION. TV EXPLORER HD + CCIR: STD CHANNEL PLAN 02 03 04 S01 S02 S03 67 68 69 EXPLORER CCIR_01: 02 04 S03 S10 65 68 + PARAMS. NEW CHANNEL PLAN CCIR: STD CHANNEL PLAN 02 03 04 S01 S02 S03 67 68 69 AUTO ID CCIR_01:...
Page 270 MANUEL D’UTILISATION. TV EXPLORER HD + Le TV EXPLORER HD + permet de changer directement le canal accordé appartenant au plan de fréquences actif au moyen des curseurs horizontaux [6]. De cette manière, une fois choisi le champ de syntonie par canal [24] et dans les modes d'opération de MESURES [12] et de TV...
Page 271 MANUEL D’UTILISATION. TV EXPLORER HD + Pendant le processus de mesure d’un canal analogique, le mesureur affiche en bas de l'écran un indicateur du pourcentage complété pour la mesure en cours. Dans le cas de canaux numériques, il affiche un le temps qui manque pour compléter la mesure, en secondes.
Page 272 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 14.- Écran d'acquisition pour les fréquences Test d’Atténuation. choisissant l'option COMMENCER l’appareil obtiendra valeurs correspondantes aux trois fréquences pilotes de la bande active. Quand il aura fini la saisie de données on offrira l’option de stocker l'acquisition effectuée ou de faire une nouvelle.
Page 273 Brancher directement le générateur au TV EXPLORER HD + au moyen du connecteur-adaptateur BNC-F. Alimentez les générateurs de signaux RP de la famille PROMAX par le biais du TV EXPLORER HD + ou par alimentation externe. Pour cela choisir la fonction ALIM.
Page 274 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 16.- Essai F.I. Sat. Bande Satellite. Le processus de calibrage doit être effectué dans le point de l'installation qui est pris habituellement comme une référence, c‘est à dire la tête. Pendant ce processus on détermine le nombre de fréquences pilotes à...
Page 275 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 17.- Mesures d’atténuation pour une prise. Pour finir les mesures pousser la mollette [1] et choisir ensuite l'option (SORTIR). 5.12 Fonction d’Exploration du spectre (EXPLORER) La fonction d'Exploration permet d'explorer la bande de fréquences complète pour identifier les canaux analogiques et numériques présents, en accord avec la configuration établie, sur le plan de canaux actif.
Page 276 MANUEL D’UTILISATION. TV EXPLORER HD + NOTE: Dans le cas qui on souhaite explorer des signaux DVB-C est nécessaire d'accéder préalablement au menu de PRÉFÉRENCES [22] et de choisir comme Identificateur de signaux numériques terrestres le standard DVB-C. 5.13 Configuration des Mesures Afin d’effectuer les mesures de quelques types de signaux il peut être nécessaire que l’utilisateur introduire quelques paramètres relatifs aux caractéristiques particulières de ces signaux, quand la détection automatique n’est pas possible, on ces-ci diffèrent...
Page 277 MANUEL D’UTILISATION. TV EXPLORER HD + Modulations Il défini le type de modulation. En sélectionnant cette fonction et en tournant la mollette [1] il est possible de sélectionner une des modulations suivantes : 16, 32, 64, 128 et 256. Figure 19.- Écran de configuration des mesures de signaux modulés en QAM. 5.13.2 Configuration d’un Canal Numérique DVB-T/H (COFDM) Pousser la touche de configuration de mesures [17] pour accéder au...
Page 278 MANUEL D’UTILISATION. TV EXPLORER HD + Porteuses (Nombre de porteuses) Le paramètre Porteuses définit le nombre de porteuses de la modulation soit 2k, 4k ou 8k. Pour modifier sa valeur, en tournant la mollette, placez le curseur sur le champ Porteuses et puis la poussez. En tournant la mollette [1] choisissez la valeur souhaitée et finalement la poussez à...
Page 279 MANUEL D’UTILISATION. TV EXPLORER HD + 5.13.3 Configuration d’un Canal Numérique DVB-T2 (COFDM) Pousser la touche de configuration de mesures [17] pour accéder au menu de CONFIGURATION et tourner la mollette [1] pour accéder aux paramètres relatifs au signal COFDM que peut établir l'utilisateur et qui sont décrits ci-dessous: Largeur Canal (Largeur de bande de canal).
Page 280 MANUEL D’UTILISATION. TV EXPLORER HD + PLP ID: C’est ‘identificateur du PLP. Dans le cas du PLP en mode Single il identifie le stream d'entrée (0-255). Dans le cas du PLP en mode Multiple le client peut choisir quel PLP ID il veut voir. PLP Code Rate: Il définit le taux entre les bits de données et le nombre total de bits transmis (la différence correspond au nombre de bits de contrôle pour la détection et la reprise d'erreurs) : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6.
Page 281 MANUEL D’UTILISATION. TV EXPLORER HD + Par DVB-S il permet de sélectionner entre 1/2, 2/3, 3/4, 5/6 et 7/8 et par DVB-S2: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 y 9/10. Vitesse Symboles (Vitesse de symbole) Il est possible de sélectionner entre la suivante marge de valeurs: de 1000 à 45000 kbauds.
Page 282 MANUEL D’UTILISATION. TV EXPLORER HD + Ce menu de configuration montre, en plus des paramètres du signal QPSK/8PSK sélectionnables par l’utilisateur, les valeurs des paramètres détectés automatiquement: Roll Off Facteur de roll-off du filtre de Nyquist. Pilots (Seulement pour DVB-S2) Détection de pilotes de la transmission. REMARQUE IMPORTANTE La syntonie de canaux numériques DVB peut exiger une mise au point.
Page 283 MANUEL D’UTILISATION. TV EXPLORER HD + Bande terrestre - Canaux numériques (DVB-C, DVB-T/H et DVB-T2): Puissance Canal La puissance du canal est mesurée en considérant que la densité spectrale de puissance est uniforme sur toute la largeur de bande du canal. Pour la mesurer correctement, il est indispensable de définir le paramètre Largeur Canal.
Page 284 MANUEL D’UTILISATION. TV EXPLORER HD + VBER (Seulement pour DVB-S) Mesure du BER (taux d’erreur) pour le signal numérique après la correction d’erreurs (BER après Viterbi). LBER (Seulement pour DVB-S2) Mesure du BER (taux d’erreur) pour le signal numérique après la correction d’erreurs (BER après LDPC).
Page 285 MANUEL D’UTILISATION. TV EXPLORER HD + En tournant la mollette [1] on change le canal/fréquence de syntonie. Pousser la touche [12] pour choisir le type de mesure qui on souhaite souligner dans le moniteur. Les types de mesures disponibles sont : NIVEAU: Indication de niveau dans la partie supérieure de l'écran (barre analogique).
Page 286 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 24.- Mesure du rapport Vidéo / Audio En plus du rapport entre les niveaux de la porteuse de vidéo et la porteuse d'audio (16.2 dB dans l'exemple de la figure précédente), la fréquence ou le canal sera présenté, conformément au mode de syntonie sélectionné, ainsi que le niveau de la porteuse de vidéo et le rapport Porteuse/Bruit.
Page 287 MANUEL D’UTILISATION. TV EXPLORER HD + 5.14.4 FM analogique: Mesure du niveau et démodulation du signal Pousser la touche de Configuration des Mesures [17] pour accéder au menu de CONFIGURATION et tourner la mollette [1] jusqu’à choisir le signal FM analogique.
Page 288 MANUEL D’UTILISATION. TV EXPLORER HD + Bande satellite, porteuse numérique Équivalent au cas B mais en utilisant dans ce cas un filtre de mesure de 4 MHz. En sélectionnant le mode de mesure Carrier / Noise l'information ci-dessous apparaîtra sur le moniteur: Figure 27.- Mesure du rapport porteuse/bruit (C/N).
Page 289 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 28.- Curseur NOISE. C/N (MANUEL). Dans le cas des mesures de canaux sur la bande de satellite ou de canaux numériques, pour que la mesure du rapport C/N soit correcte il est indispensable d’avoir préalablement défini la largeur de bande du canal à...
Page 290 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 29.- Mesure de la puissance de canaux numériques. En plus de la puissance du canal numérique (55,8 dBµV dans l'exemple de la figure précédente) la fréquence de syntonie ou le canal sera présenté, conformément au mode de syntonie sélectionné...
Page 291 MANUEL D’UTILISATION. TV EXPLORER HD + 5.14.7.1 Signaux DVB-C Après avoir établi les paramètres du signal QAM, il sera possible de mesurer le BER, pousser la touche [12] jusqu'à ce qu'apparaisse l'écran de mesure du BER. Dans le mode de mesure du BER, le moniteur montrera un écran comme le suivant: Figure 30.- Écran de mesure du BER de signaux modulés en QAM.
Page 292 MANUEL D’UTILISATION. TV EXPLORER HD + Afin d'avoir une référence sur la qualité d'une image, l'on considère qu'un système a une qualité acceptable lorsqu'il se produit moins d'une erreur non corrigible pour chaque heure de transmission. L'on appelle cette frontière QEF (de l'anglais Quasi-Error-Free) et cela correspond à...
Page 293 MANUEL D’UTILISATION. TV EXPLORER HD + BER before FEC, BER after Viterbi COFDM TUNER VITERBI RED-SOLOMON DEMOD. Figura 33.- Système de réception COFDM. Figure 34.- Écran de mesure du BER de signaux modulés en COFDM. VBER. La mesure du BER est présentée en valeur absolue en notation scientifique (3.1E-7 signifie 3,1x10 , c'est à...
Page 294 MANUEL D’UTILISATION. TV EXPLORER HD + AFC in lock Le contrôle automatique de fréquence du système peut identifier et suivre une transmission numérique (TDT) mais ses paramètres ne peuvent pas être obtenus. Pour cause, une situation transitoire précédente à l'identification des TPS (Transmission Parameter Signalling) ou bien une transmission de TDT avec un rapport C/N insuffisant.
Page 295 MANUEL D’UTILISATION. TV EXPLORER HD + Dans un système de réception de signal numérique (DVB-T2), après le décodeur de signal COFDM autres deux méthodes de correction d'erreurs sont appliquées (voir figure suivante). Il est évident que chaque fois qu'un correcteur d'erreurs est appliqué au signal numérique le taux d'erreur change, ce qui fait que si l'on mesure le taux d'erreur à...
Page 296 MANUEL D’UTILISATION. TV EXPLORER HD + Aucun signal On n'a détecté aucun signal. Signal détecté On a détecté un signal mais il n'est pas décodificable. P1 Fixé Signalisation Le démodulateur a trouvé un symbole P1. L1-PRE Signalisation fixe Le démodulateur a été capable de décoder les informations de signalisation L1-Pre. L1-POST Signalisation fixe Le démodulateur a été...
Page 297 MANUEL D’UTILISATION. TV EXPLORER HD + Dans un système de réception de signal numérique par satellite (DVB-S), après le décodeur de signal QPSK deux méthodes de correction d'erreurs sont appliquées (voir figure suivante). Il est évident que chaque fois qu'un correcteur d'erreurs est appliqué...
Page 298 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 42.- Écran de mesure du LBER de signaux modulés en 8PSK. (DVB-S2). La mesure du BER est présentée en valeur absolue en notation scientifique (2.7 E-3 signifie 2 bits incorrects pour chaque 1.000) et à l'aide d'une barre analogique (plus sa longueur est petite, meilleure sera la qualité...
Page 299 MANUEL D’UTILISATION. TV EXPLORER HD + Viterbi synchronized Détection d'une porteuse numérique et synchronisation de l'algorithme de Viterbi, mais trop de trames arrivent avec d'erreurs qui ne sont pas corrigibles. On ne peut pas quantifier le BER. MPEG-2 TS DVB-S Détection correcte d'un signal MPEG-2.
Page 300 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 44.- Écran de mesure du MER pour signaux DVB-S2 modulés en QPSK/8PSK. Dans le cas d’un signal DVB-S2 (QPSK/8PSK) au lieu de la Marge de Bruit, il est affiché la mesure du Link Margin (LM), dans la figure précédente avec une valeur de 2,3 dB.
Page 301 MANUEL D’UTILISATION. TV EXPLORER HD + 5.15 Diagramme de Constellation Le diagramme de la constellation est une représentation graphique, appelée I-Q, des symboles numériques reçus au long d’une période de temps. Il existe de différents types de diagrammes de constellation selon le type de modulation.
Page 302 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 45.- Diagramme de constellation. Signal DVB-T/H (QAM 64). Utiliser la mollette [1] et les curseurs [6] pour changer la fréquence, le canal ou la porteuse COFDM que l'appareil syntonise. Par l'option DECAY sera possible d'ajuster la visualisation des impactes à l’écran entre 0 (persistance visuelle minimale) et 16 (persistance visuelle maximale).
Page 303 MANUEL D’UTILISATION. TV EXPLORER HD + 5.15.1.1 Fonctions zoom, scroll et effacement La TV EXPLORER HD + incorpore, la fonction ZOOM qui vaste la représentation de la constellation sur un quart de cercle. Choisir l'option SCROLL pour déplacer le secteur de visualisation au moyen des curseurs [6] ou l'option EFFACER pour réinitialiser l'écran.
Page 304 MANUEL D’UTILISATION. TV EXPLORER HD + Utiliser la mollette [1] et les curseurs [6] pour changer la fréquence, le canal ou la porteuse COFDM que l'appareil syntonise. Par l'option DECAY sera possible d'ajuster la visualisation des impactes à l’écran entre 0 (persistance visuelle minimale) et 16 (persistance visuelle maximale). Premièrement, il apparaît l'information relative au type de modulation DVB-T2 (QAM-256).
Page 305 MANUEL D’UTILISATION. TV EXPLORER HD + Dans l'écran on montre le type de modulation DVB-C (256 QAM). Ensuite on indique la fréquence et le canal accordé. Finalement, apparaît le type de réseau de diffusion du signal DVB-C. Figure 48.- Diagramme de constellation. Signal DVB-C (QAM 256). NOTE La qualité...
Page 306 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 49.- Diagramme de constellation. Signal DVB-S (QPSK). Si on choisit le diagramme de constellation pour un signal DVB-S2 dans l'écran apparaît l'information suivante: Figure 50.- Diagramme de constellation. Signal DVB-S2 (8PSK). NOTE La qualité de la transmission est visualisée de manière qualitative au moyen d’une gradation de couleurs de la densité...
Page 307 MANUEL D’UTILISATION. TV EXPLORER HD + 5.16 Analyseur de Spectre Le mode Analyseur de Spectre permet de manière facile et rapide de voir sur le moniteur tous les signaux présents dans la bande ainsi que d'effectuer en même temps les mesures. Pour lui sélectionner il suffit d’enfoncer la touche [13].
Page 308 MANUEL D’UTILISATION. TV EXPLORER HD + La vitesse de balayage peut être modifiée pour les signaux de la bande terrestre. Pour cela, faites un appui court sur la touche [17] CONFIGURATION DE MESURES. Dans le menu de "Configuration" on retrouve l’option “Balayage". Cette option permet de choisir parmi "Rapide"...
Page 309 MANUEL D’UTILISATION. TV EXPLORER HD + Quand on monitoring le spectre de signaux numériques apparaissent aussi deux marqueurs additionnels en couleur blanche qui indiquent le large de bande du canal numérique (voir la figure précédente). Si la mesure soulignée dans l'écran de mesures correspond au C/N, dans le mode Analyseur de Spectre on mesurera le C/N à...
Page 310 MANUEL D’UTILISATION. TV EXPLORER HD + Pour activer le spectrogramme appuyez sur [13] pour accéder à l'analyseur de spectre. Être des repères alloués, Span et la fréquence. Ensuite cliquez sur la touche [22] et à l’aide de la mollette ou les flèches sélectionnez l’option SPECTROGRAMME.
Page 311 MANUEL D’UTILISATION. TV EXPLORER HD + Finalement, près de la fréquence finale on montre la position de fréquence du curseur et à la droite le niveau de puissance pour cette fréquence. Pour se déplacer entre les paramètres modifiables, appuyer sur la touches de flèche HAUT ou BAS.
Page 312 MANUEL D’UTILISATION. TV EXPLORER HD + Sauvegarder Écrivez le nom que vous souhaitez donner au fichier pour enregistrer les données. Si un fichier avec ce nom existe déjà, un message d’alerte vous préviendra et vous demandera si vous souhaitez le remplacer ou bien annuler la sauvegarde. Mode Spectrogramme Sélectionnez le mode de capture, parmi les options suivantes: CIRCULAIRE:...
Page 313 MANUEL D’UTILISATION. TV EXPLORER HD + 5.16.2.2 Rappeler un fichier Spectrogramme Cliquez sur la touche [22], et marquez RAPPEL SPECTROGRAMME, sélectionnez le fichier que vous souhaitez ouvrir à l’aide de la mollette. L’information contenue dans le fichier est affiché sur l’écran et l’utilisateur peut y naviguer à l’aide de la mollette.
Page 314 MANUEL D’UTILISATION. TV EXPLORER HD + Comme on peut observer, dans le cas de la figure suivante, en analysant le MER par porteuse de ce canal numérique apparaissent trois dégradations le long du canal qui font soupçonner l'existence d'un canal analogique superposé. Analog level by carrier Frequency...
Page 315 MANUEL D’UTILISATION. TV EXPLORER HD + Cette fonction est uniquement disponible pour les signaux DVB-T, DVB-T2 et DVB-H. Figura 56.- Représentation du merogramme. Sélectionnez un écran de Mesures ou TV d’un signal DVB-H/T ou DVB-T2, puis cliquez sur la touche [22] et sélectionnez Merogramme.
Page 316 MANUEL D’UTILISATION. TV EXPLORER HD + L'étiquette « begin +» indique combien de secondes sont passées après commencer la capture. Pour sélectionner cette option, allez au menu de configuration et a l’option Référence de temps sélectionner « début ». Sur l’axe des ordonnées Y sont représentées les porteuses. Le numéro dépendra du système 8K/4K/2K utilisé...
Page 317 MANUEL D’UTILISATION. TV EXPLORER HD + Cette option s’avère utile quand on travaille en mode capture (temps réel) puisqu’il permet d’observer sur l’écran en temps réel les possibles problèmes détectés et se déplacer sur l’axe des temps à n’importe quel point. Il faut tenir en compte qu’au moment de rentrer le déplacement temporel celui-ci sera négatif (par défaut).
Page 318 MANUEL D’UTILISATION. TV EXPLORER HD + COMMENCER Démarre le processus de capture. Si à un certain moment de la capture il y a une perte de signal ou le signal décroche, le mesureur nous préviendra avec l’icône Pour terminer la capture manuellement, cliquez sur la touche [17] et sélectionnez STOP.
Page 319 MANUEL D’UTILISATION. TV EXPLORER HD + 5.17.2.3 Effacer un fichier de Mergramme Pour effacer un fichier de Mergramme cliquez sur la touche [22] et à l’aide de la mollette sélectionnez EFFACER SOUVEGADE puis dans le menu qui s’ouvre sélectionnez Other/ et marquez le fichier à effacer. 5.18 Analyse des ÉCHOS et PRE-ÉCHOS (DVB-T / DVB-T2).
Page 320 MANUEL D’UTILISATION. TV EXPLORER HD + 4. Puis introduisez les paramètres du signal à la main. Ou bien, tout simplement cliquez sur la touche [25] (Auto-Identification) pour que le mesureur identifie automatiquement le signal (Figure 47.-). Figure 58.- Identification automatique du signal. Une fois le mesureur est paramétré, on pourra accéder à...
Page 321 MANUEL D’UTILISATION. TV EXPLORER HD + L’écran affiche une représentation graphique des échos et une liste des échos les plus importants. L’axe horizontal de la représentation graphique se correspond avec le retard dans la réception de l’écho respect le chemin principal (le signal avec davantage de puissance).
Page 322 MANUEL D’UTILISATION. TV EXPLORER HD + En appuyant sur la touche CONFIGURATION DES MESURES [17] on accède au menu de configuration dans lequel vous pouvez choisir entre measurement rapide ou measurement précise (fig.62.-). Si une action est rapide c’est moins précise. Figure 62.- 5.19 Saisir des écrans...
Page 323 MANUEL D’UTILISATION. TV EXPLORER HD + 5.19.1 Récupérer des écrans saisis Accéder au menu d'Outils [22] et choisir une des options suivantes selon le type de saisie qui a été effectué : 1. Recall Constellation Récupère un diagramme de constellation. 2.
Page 324 MANUEL D’UTILISATION. TV EXPLORER HD + En poussant au moyen de la mollette [1] sur l'option choisie apparaîtra un menu qui contient les noms des archives enregistrés. Choisir un avec la mollette [1] ou bien pousser SORTIR. 5.20 Fonction IMPRIME ECRAN Pour les fonctions de mesure on peut enregistrer des images de l'écran avec la fonction “IMPRIME ECRAN”.
Page 325 MANUEL D’UTILISATION. TV EXPLORER HD + 5.22 Fonction USB On-The-Go Le TV EXPLORER HD + dispose d’un port mini USB femelle qui utilise un protocole de communication USB spécifique, appelé On-The-Go (OTG abrégé). Ce type de communication permet à l'équipe de travailler de deux façons différentes selon l'élément connecté...
Page 326 MANUEL D’UTILISATION. TV EXPLORER HD + Pour faire défiler les options, appuyez sur les touches fléchées EN HAUT ou EN BAS [6]. Pour sélectionner une option appuyez sur le sélecteur rotatif [1]. Figure 63.- Voici la fonction de chacun: Copier au Pendrive Il copie tous les fichiers de la mémoire de l’appareil à...
Page 327 MANUEL D’UTILISATION. TV EXPLORER HD + Obtenir du Pendrive Il exécute la fonction inverse à la précédente. Il copie les fichiers existants de la mémoire USB à des dossiers sur le disque dur du TVEXPLORER HD. Pour exécuter cette fonction est nécessaire d'avoir la même structure de dossiers sur l'élément USB que sur le TV EXPLORER Copier Streams au Pendrive Il copie l'enregistrement du TS de service dans le dossier PVR de la mémoire...
Page 328 MANUEL D’UTILISATION. TV EXPLORER HD + Exécutez le programme et connectez avec votre équipement en utilisant la fonctionnalité «Détecter» du logiciel pour accéder à toutes les fonctionnalités disponibles. Figure 65.- 5.23 Définition des entrées-sorties TS-ASI. L’option TS-ASI est un élément clé pour un analyseur de TV, lequel permet à la fois l'entrée et la sortie de modes de transport.
Page 329 MANUEL D’UTILISATION. TV EXPLORER HD + Sélectionnez l'option en appuyant sur le mollette et tournez-la pour aller de OFF à ON. Appuyez sur la mollette pour accepter le changement. Il apparaîtrant deux nouvelles options, qui sont: ASI OUTPUT SOURCE (Source de sortie ASI). Vous permet de sélectionner la sortie entre deux options: DEMODULATOR et AUXILIAR.
Page 330 MANUEL D’UTILISATION. TV EXPLORER HD + 5.24 Visualisation du signal de vidéo En poussant la touche [10] depuis toute mode d'opération le TV EXPLORER HD + accède au mode TV, et démodule sur l'écran le signal de vidéo syntonisé: Dans le moniteur apparaîtra l'image de TV avec une fenêtre sur la partie inférieure de l'image, pendant cinq seconds, pour montrer, dans le cas que le signal soit analogique, le numéro de canal, la fréquence, le plan de canaux actif, le système de couleur et le standard de TV.
Page 331 MANUEL D’UTILISATION. TV EXPLORER HD + Le bloc suivant contient les données d'AUDIO: type de codage d’audio (MPEG-1, MPEG-2 ou AC-3), vitesse de transmission d’audio, identificateur de programme d’audio (APID) et de langue d'émission (p.e.: spa). Le dernier bloc de la colonne montre les données de RÉSEAU : nom réseau et/ou position orbitale du satellite, nom du service, identificateur de réseau (NID) et identificateur du service (SID).
Page 332 MANUEL D’UTILISATION. TV EXPLORER HD + Pour cela situer le sélecteur de champ, au moyen des curseurs verticaux [6], sur le champ du service actif (p.e. VTV 1 dans la figure suivante) et pousser ensuite la mollette [1]. Apparaîtra alors le menu SERVICES DIGITALS avec les services disponibles dans le Múltiplex numérique.
Page 333 MANUEL D’UTILISATION. TV EXPLORER HD + MODE ANALOGIQUE VIDÉO FORMAT ÉCRAN TV PRISE PÉRITEL ORIGINAL CHOISI EXPLORER HD + PILLAR BOX 4:3 (original) FULL SCREEN 4:3 (original) 16:9 16:9 PILLAR BOX 16:9 (original) 16:9 FULL SCREEN 16:9 (original) 16:9 MODE NUMÉRIQUE VIDÉO FORMAT ÉCRAN TV...
Page 334 MANUEL D’UTILISATION. TV EXPLORER HD + REMARQUE Pour obtenir le signal de vidéo par la Prise Péritel dans le format original on doit choisir le format 16:9 du menu de Configuration des Mesures [17]. 5.24.1 Enregistrement et reproduction de séquences de vidéo Quand l'écran visualise un canal numérique avec l'information de syntonie (voir paragraphe précédent).
Page 335 MANUEL D’UTILISATION. TV EXPLORER HD + Pour reproduire la séquence enregistrée précédemment, pousser la touche d’ Outils [22] et choisir l'option PVR Playback au moyen de la mollette [1]. Dans l'image apparaîtra une icône pour indiquer que le vidéo est en train d’être reproduit , aussi on peut arrêter la reproduction de la séquence au moyen de l'option Stop Playback.
Page 336 MANUEL D’UTILISATION. TV EXPLORER HD + Pour déplacer l’axe vertical de puissance appuyez sur la flèche haut ou bas du curseur [6]. Pour augmenter l'échelle de l'axe vertical à 10 dB par division appuyez sur la flèche haut [6] pour une demi-seconde. Pour réduire l'échelle de l'axe vertical à...
Page 337 MANUEL D’UTILISATION. TV EXPLORER HD + Chaque fois qu'on envoie un programme DiSEqC, on envoie aussi les commandes qui correspondent à l'état de l'équipement par rapport à la polarisation Horizontale ou Verticale et à la bande Haute ou Basse. Ceci permet d'assurer que l'état de l'installation est celle indiquée par l’appareil.
Page 338 MANUEL D’UTILISATION. TV EXPLORER HD + Pousser la touche DiSEqC [21] du panneau frontal pour quitter le mode d’exécution des commandes et placer le marqueur sur la fréquence ou le canal. 5.27 Fonction SATCR Au moyen de la fonction SATCR est possible de contrôler les dispositifs d'une installation de TV satellite qui soient compatibles avec la technologie SatCR l'Anglais, Satellite Channel Router), laquelle permet de concentrer les multiples canaux (slots) par un seul câble de descends.
Page 339 MANUEL D’UTILISATION. TV EXPLORER HD + 5.28 Utilisation du clavier alphanumérique Pour pouvoir introduire des données numériques ou texte on dispose d’un clavier alphanumérique. Beaucoup de touches incorporent un nombre et plusieurs lettres au style des claviers téléphoniques: Introduction de données numériques : (par exemple, une fréquence de canal).
Page 340 MANUEL D’UTILISATION. TV EXPLORER HD + Page 108 12/2011...
Page 341 MANUEL D’UTILISATION. TV EXPLORER HD + 6 DESCRIPTION DES ENTRÉES ET DES SORTIES Entrée de RF L'entrée de RF se fait à l'aide du connecteur RF [30] sur le panneau latéral. Le niveau maximal du signal ne doit pas être supérieur à 130 dBµV. Sortie / Entrée TS-ASI Sortie / Entrée TS-ASI est effectuée via le connecteur [42],...
Page 342 MANUEL D’UTILISATION. TV EXPLORER HD + Prise Scart ou Péritel (DIN EN 50049) Figure 78.- Prise péritel Nº DE PIN SIGNAL CARACTÉRISTIQUES Sortie audio canal droit Entrée audio canal droit Sortie audio canal gauche Masse audio Masse bleu (B) Entrée audio canal gauche Sortie signal bleue (B) Tension de commutation Masse verte (G)
Page 343 MANUEL D’UTILISATION. TV EXPLORER HD + Connecteur pour modules CAM et cartes SMART-CARD Ce dispositif permet l’accès conditionnel (décryptage) de signaux de TV numérique codés. Les systèmes de décryptage supportés, en accord avec la recommandation DVB-CI (Common Interface), sont tous ceux pour lesquels il existe un module CAM, selon DVB-CI, et on dispose d’une carte d’abonné...
Page 344 MANUEL D’UTILISATION. TV EXPLORER HD + Figure 79.- Insertion d’un module CAM et carte d’abonné (SMART-CARD). Pour retirer un module CAM installé, pousser le bouton [39] du mécanisme éjecteur et extraire le module. REMARQUE IMPORTANTE L’insertion d’un module CAM ou d’une carte SMART-CARD en position incorrecte empêchera son fonctionnement et pourrait-il provoquer des dommages dans l’équipement.
Page 345 MANUEL D’UTILISATION. TV EXPLORER HD + 7 ENTRETIEN Considérations sur le moniteur TFT Il faut savoir qu'il existent des contraintes dans la fabrication des écrans TFT. Par la suite veuillez trouver les spécifications fournies par leur fabriquant. L'afficheur TFT peut montrer des pixels non allumés, ou allumés en permanence; Ceci ne peut pas être reputé...
