Para salir del menú de configuración del modo SPECT pulsar la tecla del modo de
operación al que se desee acceder.

4.2.5 Modo de funcionamiento TILT.

El modo de operación TILT muestra en el display, de modo gráfico y numérico,
la diferencia de nivel entre cuatro portadoras cualesquiera que previamente se hayan
definido como pilotos. Esta función proporciona una medida cuantitativa sobre la
ecualización de la banda.
Esta función puede aplicarse a la banda directa y a la banda de retorno, según
se defina en el modo de configuración del modo TILT (apartado 4.2.5.1 Configuración
del modo Tilt ).
Para acceder a este modo de
funcionamiento debe pulsarse la tecla TILT
[12]. En el display aparecerá una gráfica de
barras con la representación de nivel de las cuatro
portadoras piloto y la diferencia de nivel (TILT) entre el
piloto superior y el piloto inferior (- 5 dB en la figura).
Girando el selector rotativo [9] se modifica el nivel
de referencia. En el caso que no estén presentes
los pilotos o su nivel sea inferior a 20 dBµV, aparecerá el mensaje "SIN PILOTOS".
Los pilotos pueden definirse de dos maneras:
a) Por frecuencia
Mediante el menú de configuración de la función TILT. Ver el apartado 4.2.5.1
Configuración del modo Tilt .
b) Por canal (sólo pilotos en la banda directa).
Desde el modo de operación SCAN. Para ello:
1. Posicionar el cursor sobre el canal que se desea sea el piloto inferior.
Pulsar la tecla SCAN [11], en la parte inferior de la pantalla aparecerá
2.
el mensaje "PILOTO 1: PRESIONE TILT".
3. Manteniendo la tecla SCAN [11] pulsada, presionar la tecla TILT [12],
aparecerá el mensaje de confirmación "PILOTO 1 ENTRADO".
Repetir los pasos 1 a 3 para los tres siguientes pilotos.
4.2.5.1 Configuración del modo TILT.
En el modo TILT, al pulsar la tecla
CONFIG [14] se accede a la primera página
del menú de configuración de los parámetros relativos
a este modo de operación.
Página 36
MANUAL DE INSTRUCCIONES. PROMAX-10

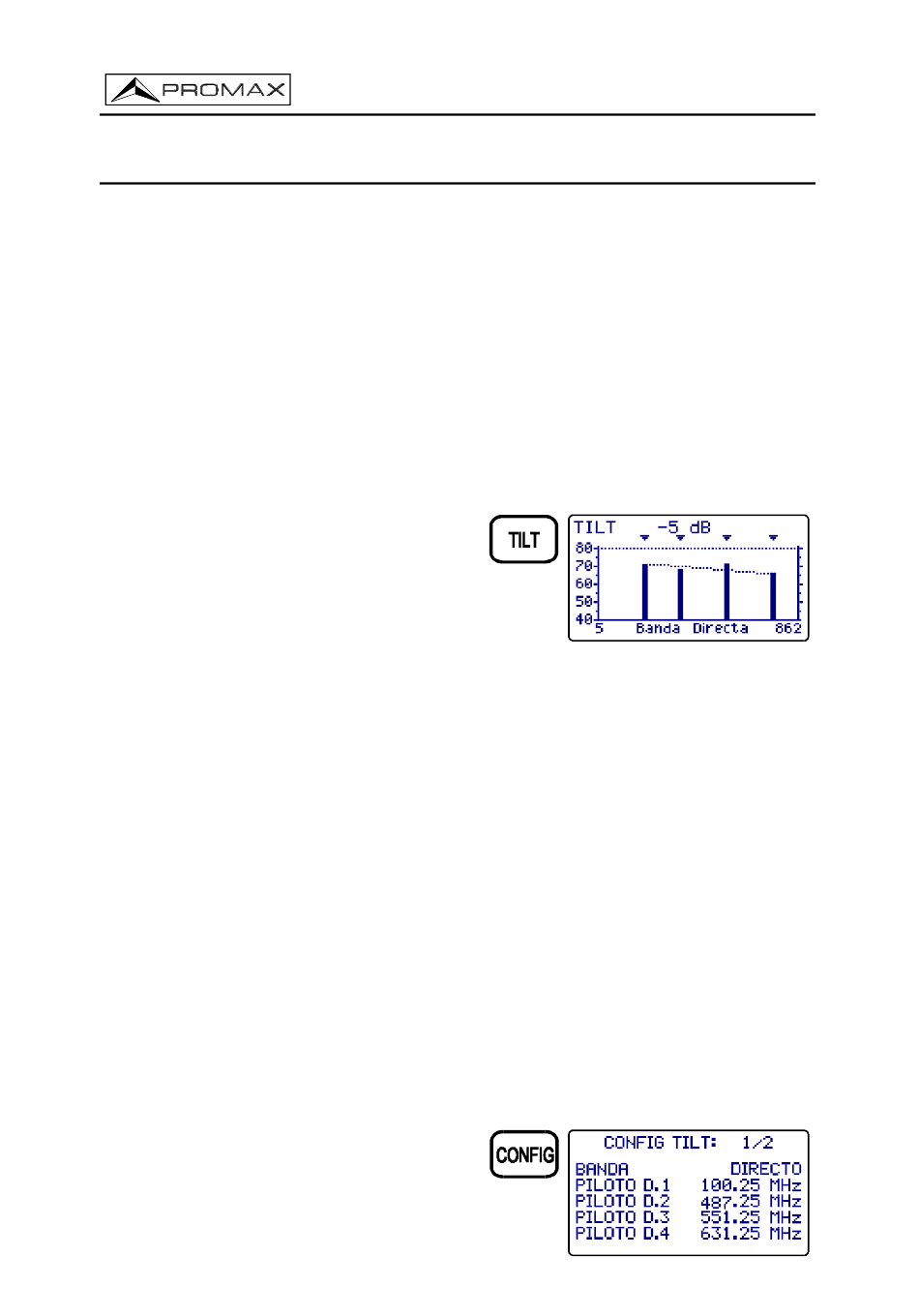

Figura 34.- Modo de operación TILT.
Figura 35.- Configuración de TILT. 1/2
IMPORTANTE
04/2004
