Les paramètres ∆FCS01, ∆FCS02, ∆FCS03, ∆FCS04 permettent de modifier
les fréquences auxquelles se mesure le CSO (le PROMAX-10 admet des valeurs de –
0,5 à –2,50 MHz et de 0,5 à 2,5 MHz). Ces paramètres se modifient chiffre par chiffre,
en commençant par celui qui a le moins de poids.
Finalement, le paramètre ∆FCH permet d'établir le déplacement ( offset ) de la
fréquence de syntonisation du canal (le PROMAX-10 admet des valeurs de –2,00 à
2,00 MHz).
Pour sortir de ce menu de configuration du mode CANAL-FRÉQUENCE appuyer
directement sur la touche du mode d'opération auquel on souhaite accéder.

4.2.4 Mode de fonctionnement ANALYSEUR DE SPECTRES.

En appuyant sur la touche
ANALYSEUR DE SPECTRES. Cette fonction dispose de 4 modes d'opération
différents (SPECT, MAX, MIN. et TRANS), pouvant être sélectionnés par le menu de
configuration du mode analyseur de spectres (voir le chapitre 4.2.4.5).
4.2.4.1 Mode d'opération SPECT.
Au mode d'opération SPECT , le PROMAX-10
fournit une analyse spectrale de la bande ayant une
largeur de bande (span) et un niveau de référence
variables. L'analyse spectrale s'effectue dans la
bande directe ou dans la bande de retour selon la
configuration du menu de configuration du mode
spectre (chapitre 4.2.4.5)
également de sélectionner le détecteur utilisé pour la
représentation du spectre entre détecteur de crête ou de moyenne .
La fréquence du marqueur apparaît dans la marge supérieure (650.00 MHz) et
à droite le niveau de signal à cette fréquence (34 dBµV). Pour varier la fréquence du
marqueur, il faut tourner la mollette [9].
Si l'on appuie sur la mollette [9], il
est possible de modifier le Span entre 1 et
100 MHz.
La résolution de la syntonie de fréquence
varie en fonction du Span sélectionné selon le
tableau suivant.
Page 30
, on accède au mode d'opération
; ce menu permet
MANUEL D'UTILISATION. PROMAX-10

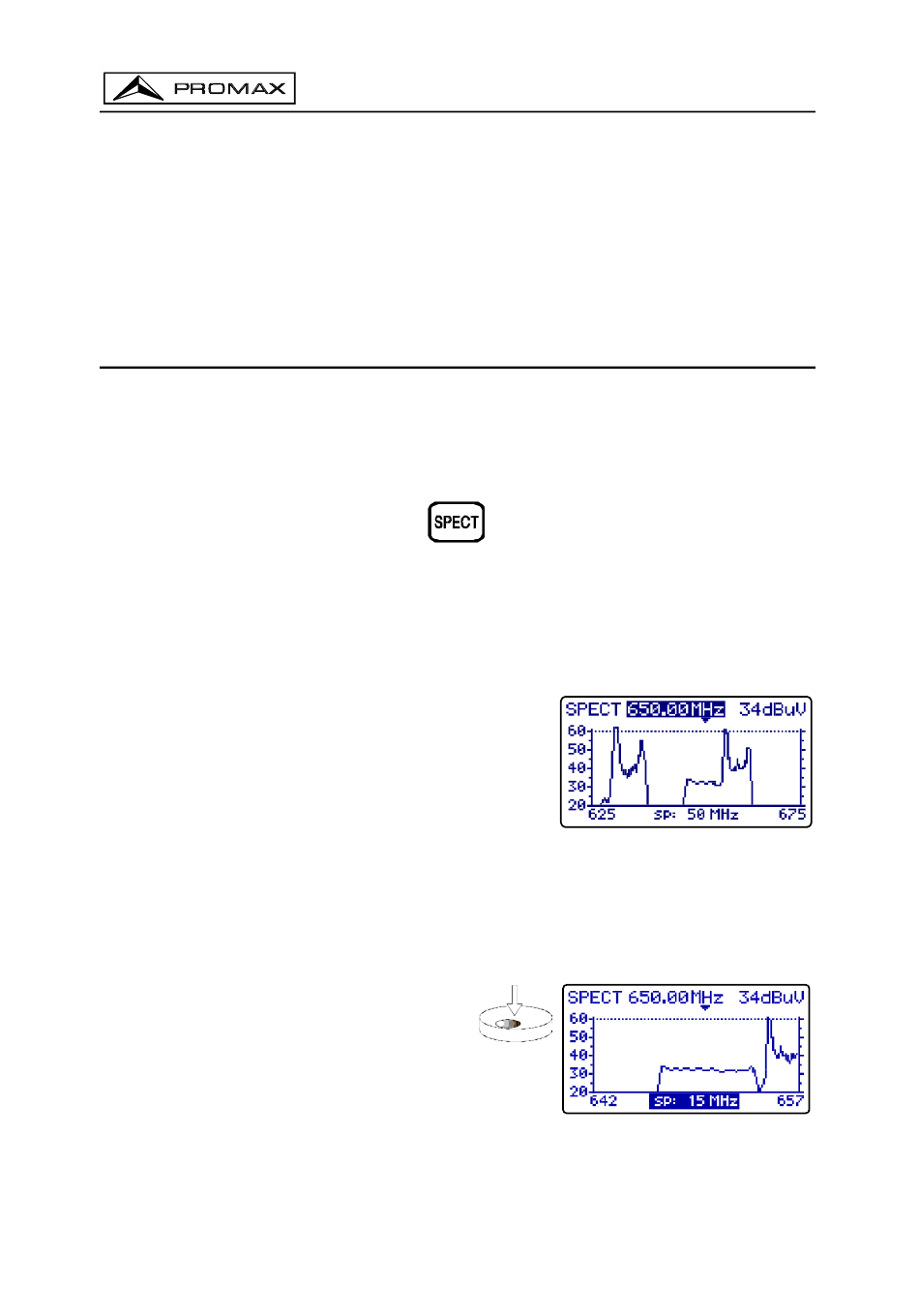

Figure 25.- Mode SPECT
Figure 26.- Mode SPECT, réduction
du span.
