MANUEL D'UTILISATION. PROMAX-10
Sur la partie inférieure de l'écran est affichée une barre indiquant le niveau
détecté, un ligne interrompue signale la valeur seuil de détection (LIGNE RÉF.), tandis
que la ligne continue indique le niveau maximum détecté.
4.2.4.5 Configuration du mode de fonctionnement ANALYSEUR DE
SPECTRES.
Sur le mode
appuyant sur la touche CONFIG [14], on
accède au menu de configuration des
paramètres relatifs à ce mode de fonctionnement.
Pour modifier un paramètre, tourner la
mollette [9] jusqu'à ce qu'il soit activé (il devient
ombré) et appuyer ensuite sur la mollette; la valeur
actuelle du paramètre sera activée et pourra être
modifiée en tournant la mollette. Dès que la valeur voulue est indiquée, appuyer sur la
mollette [9] pour la valider.
Les paramètres modifiables par ce menu sont :
a) VOIE
Sélectionne la voie entre :
RETOUR
DIRECT
b) MODE
Sélectionne le mode d'opération :
SPECT
MIN
MAX
TRANS
c) DÉTECTEUR (Seulement pour les modes SPECT, MAX y MIN)
Sélectionne le détecteur utilisé entre :
CRÊTE
MOYENNE
Dans le mode TRANS le détecteur utilisé est toujours de CRÊTE.
d) LIGNE RÉF.
Permet d'activer/désactiver et définir la valeur de la ligne de référence qui
apparaît sur la représentation du spectre en sauts de 1 dB de 20 à 120 dBµV (à
l'échelle dBµV). Cette valeur est aussi la valeur seuil pour la détection
d'impulsions au mode TRANS (seulement si il est < de 60 dBµV).
e) STOP. FREQ.
Définit la fréquence maximum pour la détection de transitoires.
04/2004
SPECTRE,
en
On visualise le spectre de la voie de retour (5 à 100 MHz).
Voie de 45 à 862 MHz.
Valeur instantanée.
Rétention de valeurs minimums (MIN INGRESS).
Rétention de valeurs maximums (MAX INGRESS).
Détecteur de transitoires. Seulement dans la voie de
retour.

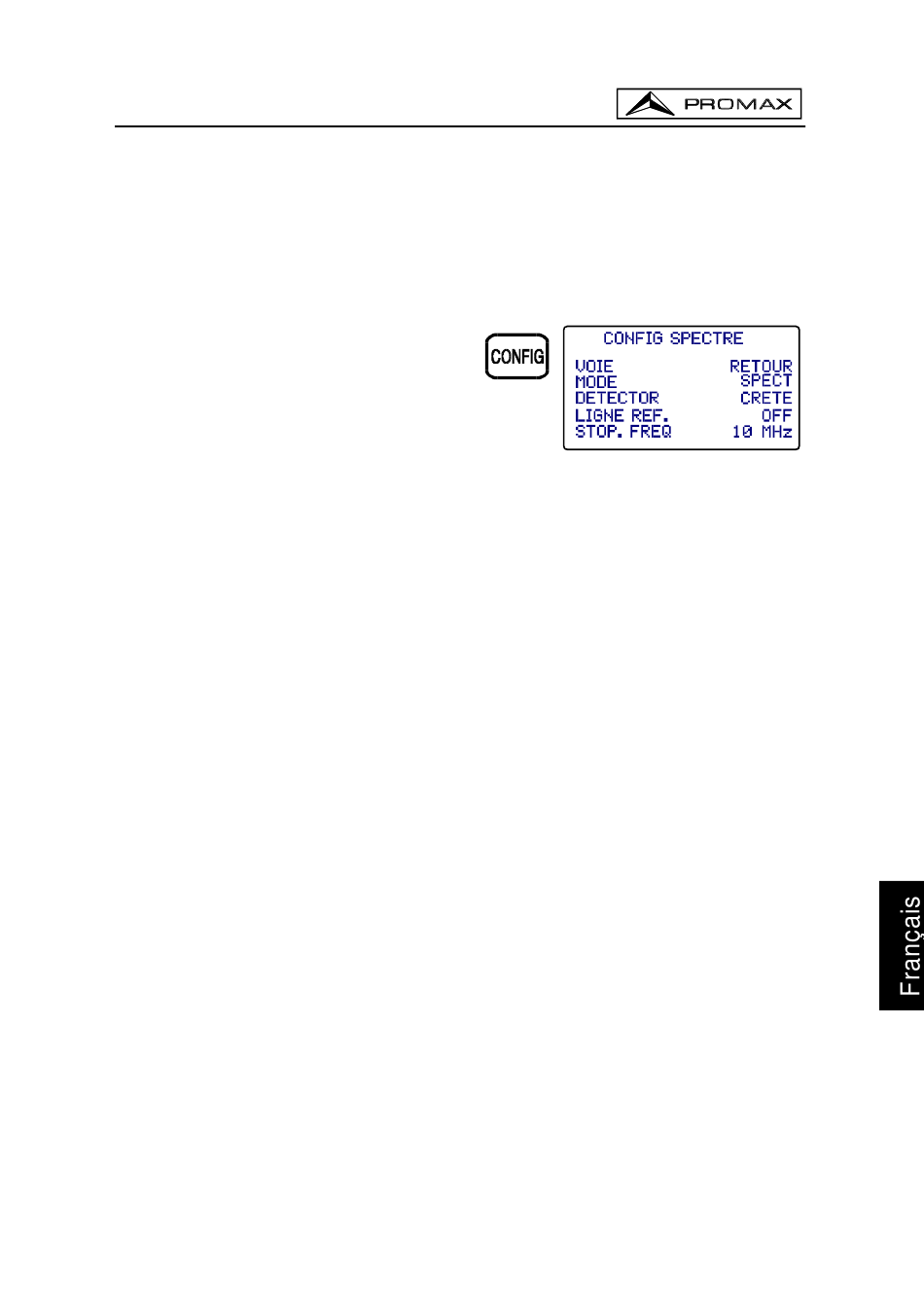

Figure 33.- Configuration du mode
SPECT.
Page 33
