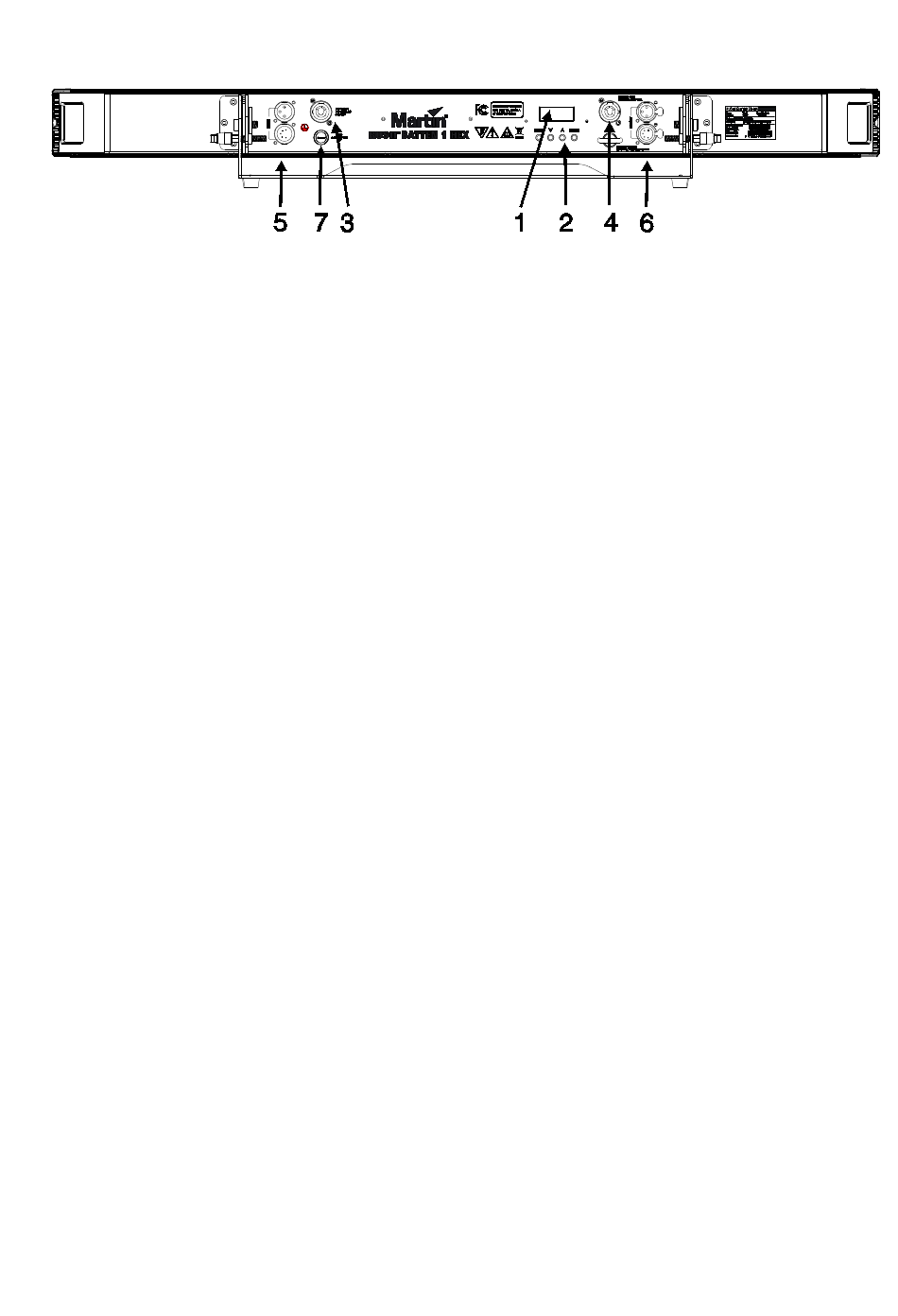

Vue d'ensemble du produit

1 – Écran
L'écran sert à configurer le produit et à indiquer son statut.
2 – Boutons de commande
•
MENU : Appuyez pour activer le menu. Dans le menu, appuyez pour revenir au
niveau précédent ou pour quitter le menu en haut.
•
DOWN : Appuyez pour faire défiler les options du menu vers le bas.
•
UP : Appuyez pour faire défiler les options du menu vers le haut.
•
ENTER : Appuyez pour confirmer et enregistrer les choix du menu.
3 – Entrée d'alimentation secteur
Le produit est raccordé au secteur par un connecteur d'entrée Neutrik PowerCon.
4 – Sortie d'alimentation secteur
Un connecteur de sortie Neutrik PowerCon est fourni pour permettre le raccordement à
l'appareil suivant dans une chaîne d'alimentation. Afin d'assurer une utilisation en toute
sécurité de ce connecteur, veuillez vous référer à la section « Raccord d'appareils
simultanément » ci-dessus.
5,6 – Connecteurs d'entrée/sortie XLR DMX
À des fins pratiques, des prises XLR à 3 et 5 broches sont fournies pour les entrées et
sorties DMX (raccordement à l'appareil suivant). Ne raccordez pas les câbles de sortie
en même temps aux prises de sortie à 3 et à 5 broches, car cela pourrait entraîner des
erreurs de données (en d'autres termes, vous ne pouvez pas utiliser les deux sorties
de l'appareil pour diviser la ligne DMX).
7 – Fusible
Le fusible T 250 V 2 A du produit est logé dans un porte-fusible situé à côté des
connecteurs d'entrée/sortie d'alimentation.
Si ce fusible venait à griller, reportez-vous à la section « Remplacement du fusible
principal » à la page 25.
