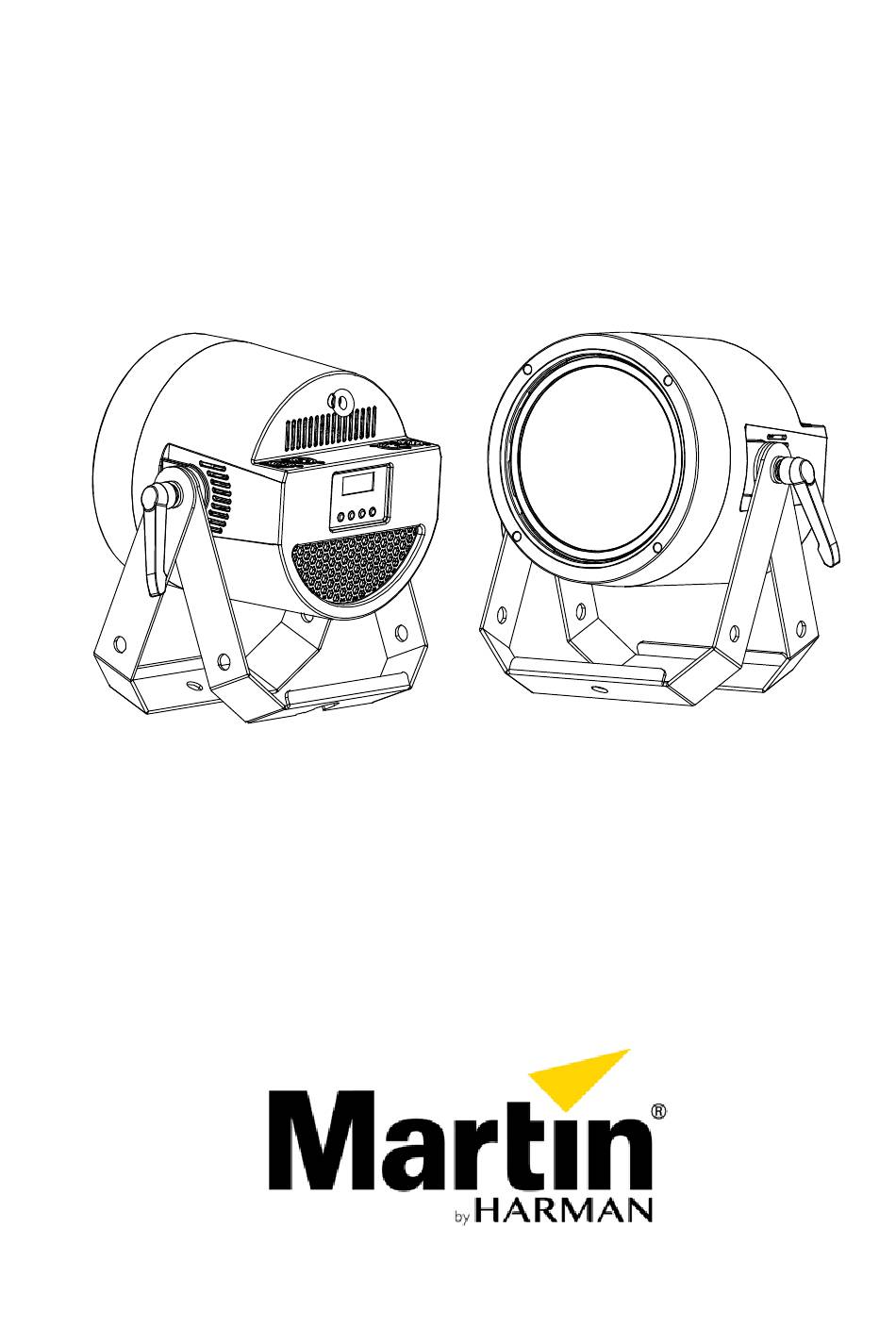

- Page 1 RUSH PAR 4 UV Mode d’emploi...
- Page 2 © 2017 HARMAN® Professional Denmark ApS. Contenu sujet à modification sans préavis. HARMAN® Professional Denmark et ses filiales déclinent toute responsabilité en cas de blessure, de dommage, de perte directe ou indirecte, de préjudice immatériel, économique ou de toute autre nature liés à l’utilisation ou à l’impossibilité d’utiliser l’équipement, ou à la non- fiabilité...
-
Page 3: Table Des Matières
Table des matières Précautions d’emploi ..................4 Introduction ......................9 Avant d’utiliser ce produit pour la première fois ..........9 Installation physique ..................10 Installation du produit au sol ................ 10 Fixation du produit sur une surface plane ............ 10 Montage du produit sur un pont .............. -
Page 4: Précautions D'emploi
Précautions d’emploi ATTENTION ! Lisez les précautions d’emploi de ce manuel avant d’installer, de mettre en service ou d’entretenir ce produit. Les symboles suivants correspondent à des consignes de sécurité importantes, présentes sur le produit et dans ce manuel : Attention ! Attention ! Attention ! - Page 5 Pour toute question sur l’utilisation, le fonctionnement ou l’entretien de ce produit en toute sécurité, contactez votre revendeur Martin™ (pour plus de détails, voir www.martin.com/where-to) ou appelez le service d’assistance téléphonique 24 h/24 de Martin™ au +45 8740 0000, ou pour les USA, 1-888-tech-180.
- Page 6 Protection contre les brûlures et les incendies N’utilisez pas le produit si la température ambiante (T ) dépasse 40 °C. La surface du produit peut atteindre 65 °C en fonctionnement. Évitez tout contact avec des personnes et des matériaux. Laissez le produit refroidir au moins 10 minutes avant de le manipuler.
- Page 7 Interdisez l’accès sous la zone de travail et travaillez sur une plateforme stable lors de l’installation, de l’entretien ou du déplacement du produit. N’utilisez pas le produit s’il manque des capots, des écrans ou des composants optiques, ou si ceux-ci sont endommagés. En cas de problème de fonctionnement, arrêtez immédiatement le produit et débranchez-le.
- Page 8 L’appareil appartient aux catégories de risque suivantes d’après la norme EN 62471 pour la lumière bleue aux distances indiquées ci- dessous : RUSH PAR 4 UV Mode d’emploi...
-
Page 9: Introduction
Introduction Le RUSH PAR 4 UV est un projecteur UV LED PAR fonctionnant avec une LED COB RGB de 100 W. Il produit des effets stroboscopiques et de dimmer électronique, et est fourni avec une lyre de fixation pour un montage au sol ou sur structure. Sa source LED ainsi que sa construction légère et robuste rendent ce produit idéal pour les spectacles en direct, les événements télévisés, les scènes, les concerts et les boîtes de nuit. -
Page 10: Installation Physique
Installation physique Attention ! Lisez la section « Précautions d’emploi » à la page 3 avant d’installer ce produit. Ce produit est destiné à une utilisation exclusivement en intérieur, dans un endroit sec et bien aéré. Veillez à ce que les évents de ventilation du produit ne soient pas obstrués. -
Page 11: Sécuriser À L'aide D'une Élingue
Pour fixer le produit à un pont à l’aide d’une pince : Vérifiez que la structure peut porter au moins 10 fois le poids de l’ensemble des appareils et équipements installés dessus. Interdisez l’accès à la zone de travail. Repliez les pieds de la lyre de fixation. Assurez-vous que les pinces de fixation sont en parfait état et homologuées pour la charge à... -
Page 12: Alimentation
Alimentation Lisez les « Précautions d’emploi » à la page 4 avant de brancher le produit au secteur. Attention ! Le câble d’alimentation secteur fourni avec le produit est destiné à alimenter un seul appareil sur le secteur. Ne raccordez aucun appareil à la prise MAINS OUT (prise de sortie) lorsque vous utilisez ce câble d’entrée. - Page 13 raccorder à un autre appareil dans une chaîne, vous devez vous procurer des câbles d’alimentation et des câbles de liaison de plus gros calibre (2,5 mm [14 AWG]), disponibles dans la gamme d’accessoires Martin, voir « Accessoires » à la page 31. Les câbles 14 AWG/2,5 mm Martin™...
-
Page 14: Vue D'ensemble Du Produit
Vue d’ensemble du produit 1 – Écran L’écran sert à configurer le produit et à indiquer son statut. 2 – Boutons de commande • MENU : Appuyez pour activer le menu. Dans le menu, appuyez pour revenir au niveau précédent ou en haut pour quitter le menu. •... -
Page 15: Liaison De Données De Contrôle
Liaison de données de contrôle Une liaison de données DMX 512 est nécessaire pour commander le produit via DMX. Le produit est muni de connecteurs XLR à 5 broches pour les entrées/sorties de données DMX. Jusqu’à 32 appareils peuvent être reliés dans une chaîne d’alimentation. Le nombre total d’appareils dans un même univers DMX à... -
Page 16: Connexion De La Liaison De Données
dans la prise de sortie du dernier appareil. Le bouchon de terminaison est une simple fiche mâle XLR dans laquelle une résistance de 120 Ohms, 0,25 W relie les broches 2 et 3. Il permet « d’absorber » le signal pour éviter qu’il ne rebondisse et vienne créer des interférences. -
Page 17: Configuration Du Produit
Configuration du produit Cette section vous explique les caractéristiques du produit, qui déterminent son mode de fonctionnement et de contrôle. Choisissez les réglages au moyen des menus du panneau de commande, ceux-ci sont sauvegardés même une fois l’appareil éteint. Les options peuvent également se régler sur la ligne DMX au moyen d’un contrôleur RDM compatible, voir «... -
Page 18: Réglage Des Modes Dmx Et Maître-Esclave
Réglage des modes DMX et maître-esclave Le produit peut être configuré de manière à fonctionner en mode DMX à 3 canaux, ou en mode esclave pour un fonctionnement maître-esclave. Action consécutive à une perte de DMX et mode show maître Si l’appareil perd le signal DMX, il peut soit conserver son apparence actuelle, soit s’éteindre, soit générer un jeu de lumières en mode maître. - Page 19 Dans le menu SHOW SET, sélectionnez DIMCURVE puis appuyez sur ENTER. Sélectionnez LINEAR, SQUARE, INVSQUAR ou S-CURVE. Appuyez sur ENTER pour confirmer et sur MENU pour quitter. LINEAR L’intensité lumineuse augmente de manière linéaire à mesure que la valeur DMX augmente. SQUARE Le contrôle de l’intensité...
-
Page 20: Informations Sur Le Produit
Utilisez les touches UP/DOWN pour régler le niveau pour la fonction sélectionnée. Appuyez sur ENTER pour sauvegarder la valeur et sélectionner une autre fonction. Appuyez sur MENU pour quitter. L’écran indique MANUAL. Le produit restera en mode de test manuel, même lorsque vous quitterez le menu. Pour annuler le mode de Test manuel, allez dans le menu DMX FUNCTIONS et sélectionnez DMX MODE, changez le mode, puis appuyez sur MENU. -
Page 21: Recherche D'appareils Rdm Sur La Liaison De Données
boîtier d’interface USB-DMX, comme le Martin® M-DMX. Veuillez noter que le RDM n’est pris en charge que sur le port A du M-DMX. Une liste complète des fonctions RDM prises en charge par le produit figure à la fin de ce chapitre. - Page 22 DEVICE_INFO IDENTIFY_DEVICE DMX_START_ADDRESS SOFTWARE_VERSION_LABEL SUPPORTED_PARAMETERS PARAMETER_DESCRIPTION COMMS_STATUS QUEUED_MESSAGE STATUS_MESSAGES STATUS_ID_DESCRIPTION CLEAR_STATUS_ID DEVICE_MODEL_DESCRIPTION MANUFACTURER_LABEL DEVICE_LABEL FACTORY_DEFAULTS DMX_PERSONALITY DMX_PERSONALITY_DESCRIPTION SENSOR_DEFINITION ...
- Page 23 RUSH PAR 4 UV Mode d’emploi...
-
Page 24: Effets
Effets Cette section décrit les effets produits par le RUSH PAR 4 UV. Reportez-vous à la section « Protocole DMX » à la page 27 pour une liste complète des canaux DMX et des valeurs requises pour contrôler les différents effets. imming L’intensité... -
Page 25: Maintenance
Maintenance Attention ! Lisez les « Précautions d’emploi » à la page 3 avant l’entretien du produit. Débranchez le produit avant toute manipulation de nettoyage ou d’entretien. Effectuez l’entretien des appareils dans un endroit qui ne présente aucun risque d’accident corporel provoqué par la chute de pièces, d’outils ou d’autres matériaux. -
Page 26: Mise À Jour Du Micrologiciel
Nettoyer le produit : Débranchez le produit et laissez-le refroidir au moins 10 minutes. Aspirez ou soufflez la poussière et les particules non adhérentes sur l’extérieur de l’appareil, sur les évents à l’arrière et sur les côtés avec de l’air comprimé à basse pression. -
Page 27: Protocole Dmx
Protocole DMX Valeur Type Canal Valeur Fonction d’atténuation défaut Obturateur Obturateur fermé 8-15 Obturateur ouvert 16-131 Effet stroboscopique lent à rapide 132-139 Allumé 140-181 Fermeture rapide et ouverture lente Snap 182-189 Allumé 190-231 Ouverture rapide et fermeture lente 232-239 Allumé 240-247 Effet stroboscopique aléatoire lent rapide... -
Page 28: Menu De Commandes
Menu de commandes Pour accéder au menu de commandes, maintenez la touche MENU enfoncée. Utilisez les flèches UP et DOWN pour naviguer dans les menus. Appuyez sur ENTER pour sélectionner une option de menu. Pour plus d’informations, voir « Utilisation des menus de commandes »... -
Page 29: Guide De Dépannage
* Pour quitter le mode Show ou le mode Test manuel, allez dans le menu DMX FUNCTION, sélectionnez l’option DMX MODE, changez le mode, puis appuyez sur MENU. Guide de dépannage Cette section décrit un certain nombre de problèmes courants susceptibles de se produire pendant l’utilisation du produit et donne quelques conseils de dépannage rapide : Symptôme... -
Page 30: Spécifications
Spécifications Physique Dimensions (L x l x H)..............327 x 312 x 207 mm Poids........................4 kg Effets dynamiques Dimming ..............0 à 100 %, contrôle grossier et fin Obturateur ..Effet stroboscopique et pulsations, ouverture instantanée et blackout Contrôle et programmation Système de contrôle .......... - Page 31 Consommation totale maximale de puissance ............ 114 W Courant d’appel typique à demi-cycle RMS ............11,2 A Disjoncteur miniature recommandé pour les chaînes d’alimentation* ....Type D * Selon CEI 60898/UL489/CSA C22.2 N° 5 Puissance et courant typiques 100 V, 60 Hz ................114 W, 1,2 A, PF 1,000 120 V, 60 Hz ................
- Page 32 Câbles, 16 A, pour entrée d’alimentation Câble d’entrée d’alimentation 3 x 2,5 mm², H07RN-F OPEN-POWCON 1,5 m ................P/N 91611800 Câble d’entrée d’alimentation 3 x 14 AWG, SJOOW OPEN-POWCON 1,5 m ................P/N 91610177 Câble d’entrée d’alimentation 3 x 2,5 mm², H07RN-F OPEN-POWCON 5,0 m ................
- Page 33 RUSH PAR 4 UV Mode d’emploi...
- Page 34 RUSH PAR 4 UV Mode d’emploi...
