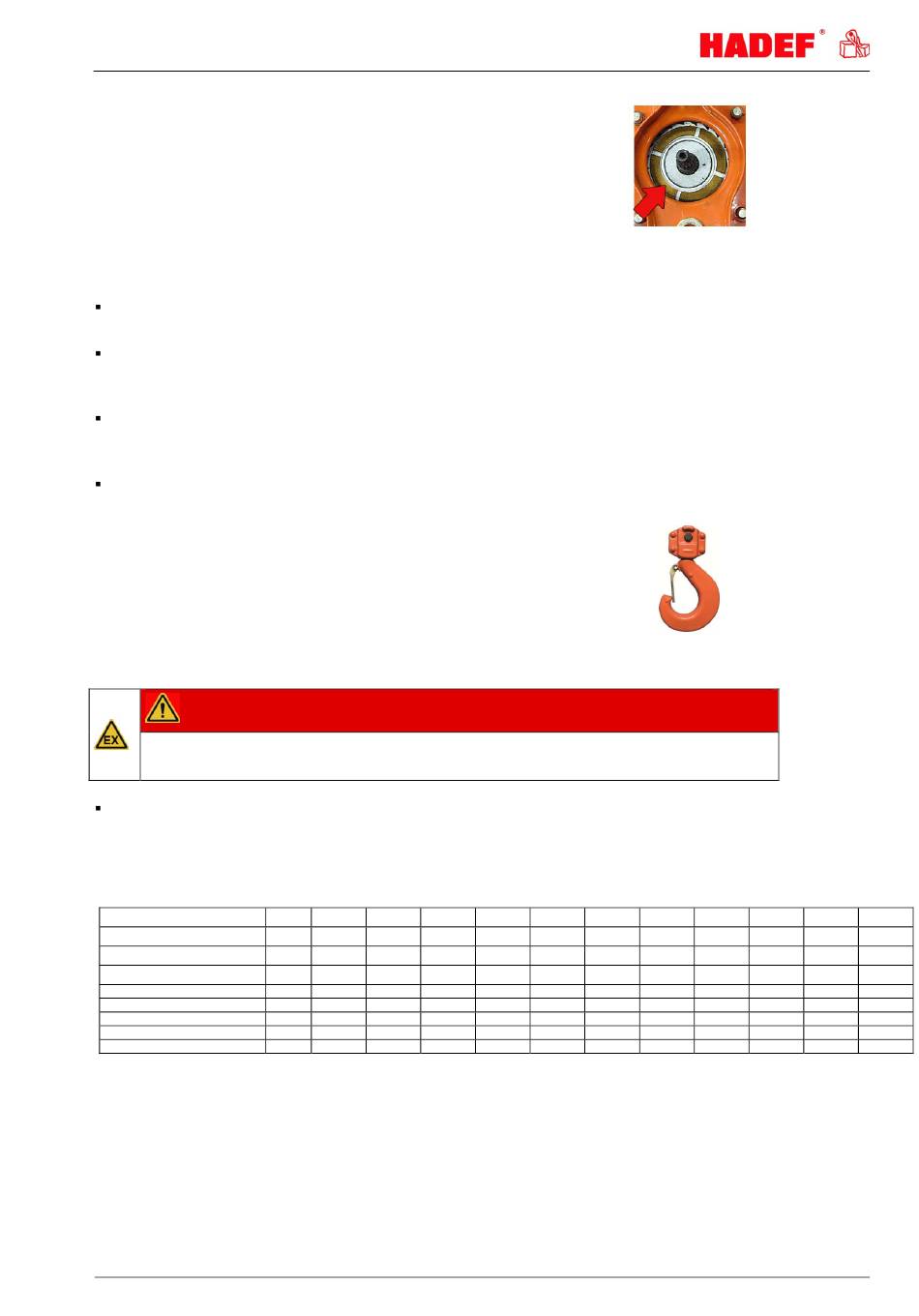

Pour tous les appareils (sauf les palans en
aluminium), un nouveau système de freinage est
utilisé. Les disques de frein sont constitués de
segments de garniture et sont prévus sans
entretien, pour la durée de vie de l'appareil (pour
une utilisation standard).
Suivant DIN 13157, la durée de vie de l'appareil
est prévue pour 1500 cycles de travail
(Monté/Descente), avec 300 mm de déplacement,
pour la capacité nominale.
Carter
Ils sont en acier peint.
Chaîne de levage
Conforme à la norme haute qualité EN 818-7 T. Tous les composants sont spécialement fabriqués pour
s'adapter les uns aux autres.
Crochet de charge avec linguet de sécurité
En acier forgé et équipé d'un linguet de sécurité, les crochets de charge sont tournants afin d'éviter que la
chaîne ne se vrille lors de l'accrochage de la charge.
Crochet naval avec linguet de sécurité - option
Les palans à levier de capacité 1600 kg et 3200 kg peuvent être livrés avec un crochet naval en option.
L'extrémité du crochet doit uniquement servir à la
mise sous tension dans le domaine de la
construction navale et dans le travail de la tôle.
Dans tous les autres types d'utilisation, il est
impératif que la charge soit reprise dans la partie
arrondie du crochet et que le linguet de sécurité
soit fermé.
DANGER!
Dans les atmosphères à risque d'explosion, la mise en charge de l'extrémité du crochet
est interdite !
Roue de manœuvre pour avance rapide de chaine
Permet de tirer la chaîne à la main à travers le palan rapidement uniquement hors charge (ouverture du
frein).
5 Données techniques
Capacité de charge
Type
Crochet naval en option
Nombre de brins de chaîne
Dimensions chaîne de levage
Dimensions de crochet minimale
Effort sur le levier env.
Poids* env.
Poids en kg par m de levage, env.
5.52.187.00.02.07
kg 250 500 750
A A A
- - -
1 1 1
mm 3x9 4,2x12,2 5x15
mm 200 250 260
N 200 240 290
kg 1,5 2,5 3,4
kg 0,2 0,4 0,6
Illustration 3
Illustration 4
1500 800 1000 1600
A - -
- - -
1 1 1
7,1x20,1 5,6x15,8 5,6x15,8 7,1x20,1
330 280 300
320 290 360
5,9 5,7 5,9
0,8 0,7 0,7
2500 3200 6300
- - - -
S - S -
1 1 1 2
9,0x24,8 10x28,1 10x28,1
335 375 395 540
340 370 370 380
8,0 11,2 15,0 26,0
1,1 1,7 2,3 4,7
9000
-
-
3
10x28,1
680
390
40,0
7,0
9
