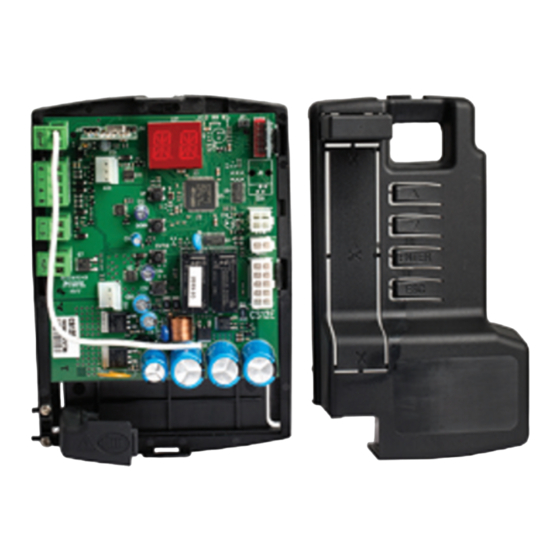

Ditec CS12E
Manuel d'installation du tableau électronique pour
automatismes Ditec NEOS
Antenne
-
Sortie 24 V max 0,3 A
+
Arrêt de sécurité
Securite en fermeture
Pas-a-pas
Clignotant
JR3
AUX
UP
DOWN
ENTER
ESC
www.ditecentrematic.com
COM
JR1
NES100FCM
LSW
NES100BBU
BAT
Sélection type automatisme
(CONFIGURÉE EN USINE)
bleu
24V
noir
MOTEUR
IP2162FR
+
Alimentation
-
Micro interrupteur
de déblocage
Publicité
Table des Matières
Manuels Connexes pour DITEC CS12E
Sommaire des Matières pour DITEC CS12E

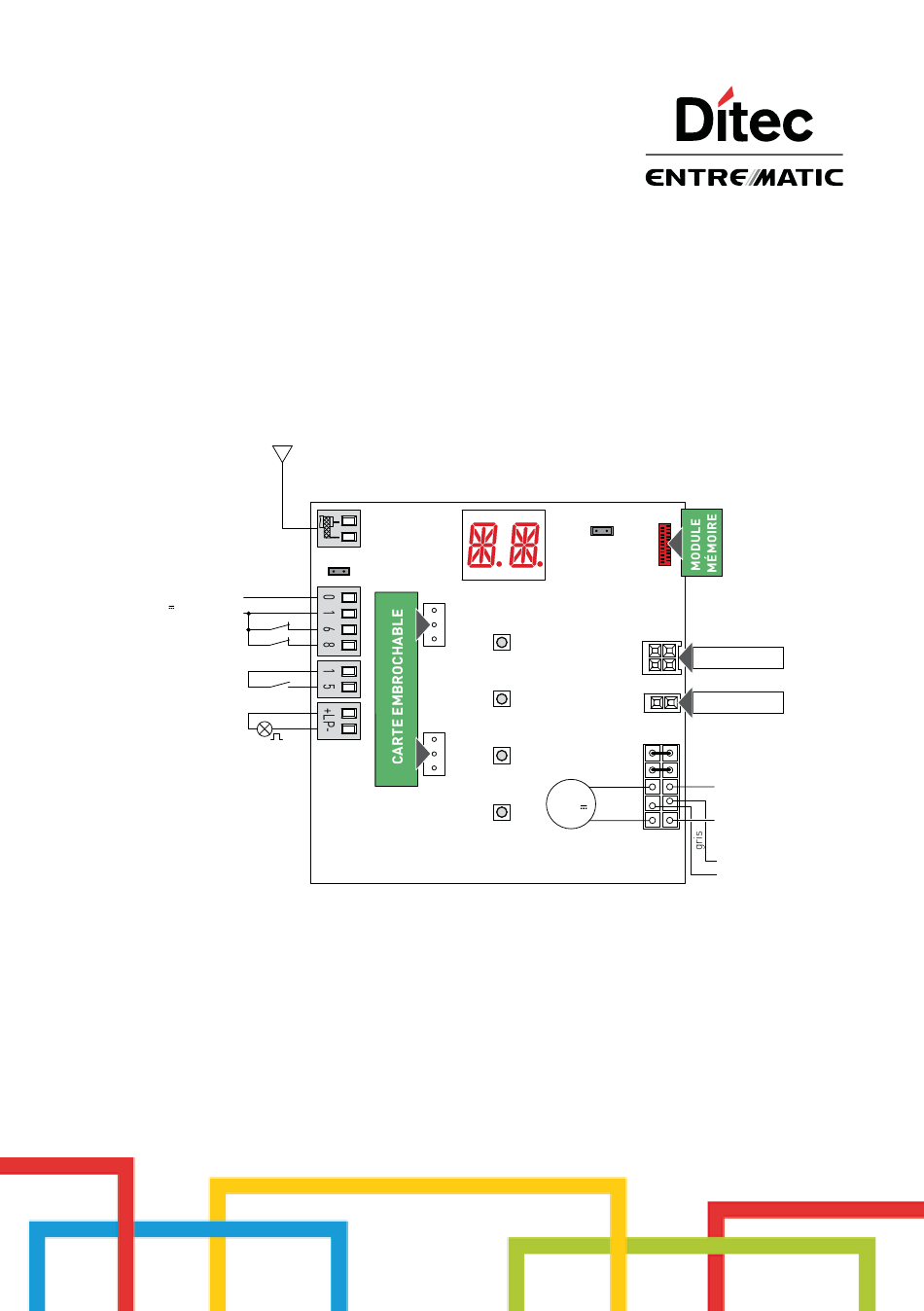

- Page 1 Ditec CS12E IP2162FR Manuel d'installation du tableau électronique pour automatismes Ditec NEOS Antenne Sortie 24 V max 0,3 A Arrêt de sécurité Securite en fermeture NES100FCM DOWN Pas-a-pas NES100BBU Clignotant ENTER Sélection type automatisme (CONFIGURÉE EN USINE) bleu Alimentation noir...
-
Page 3: Table Des Matières
Sommaire Argument Page Consignes générales de sécurité Déclaration de conformité CE Données techniques Commandes Entrée carte embrochable (AUX) Bourrelet de sécurité autocontrôlé Sorties et accessoires Sélections Réglages Mise en marche et arrêt Combinaison de touches Menu principal Menu de deuxième niveau - AT (Automatic Configurations) Menu de deuxième niveau - BC (Basic Configurations) Menu de deuxième niveau - BA (Basic Adjustment) Menu de deuxième niveau - RO (Radio Operations) -
Page 4: Consignes Générales De Sécurité 102
être utilisées. 1.1 Fonctions de sécurité Le tableau électronique CS12E dispose des fonctions de sécurité suivantes : - reconnaissance des obstacles avec limitation des forces ; Le temps de réponse maximal des fonctions de sécurité est de 0,5 s. Le temps de réaction au défaut d'une fonction de sécurité... -
Page 5: Déclaration Ce De Conformité
2. Déclaration CE de conformité Le constructeur Entrematic Group AB sis à Lodjursgatan 10, SE-261 44 Landskrona, Sweden déclare que le tableau électronique type Ditec CS12E est conforme aux conditions des direc- tives CE suivantes : Directive EMC 2004/108/CE ;... -
Page 6: Commandes 104
4. Commandes Commande Fonction Description N.O. PAS-A-PAS Avec la sélection → → , la fermeture du AVEC FERMETURE contact active une manœuvre séquentielle d'ouver- AUTOMATIQUE ture ou de fermeture : ouverture-arrêt-fermeture- ouverture. ATTENTION : si la fermeture automatique est acti- vée, la durée de l'arrêt est sélectionnée à... -
Page 7: Entrée Carte Embrochable (Aux) 105
4.1 Entrée carte embrochable (AUX) Pour accéder au logement destiné aux cartes embrochables (AUX), couper la couver- ture du tableau électronique comme indiqué dans la figure. DOWN ENTER 4.2 Bourrelet de sécurité autocontrôlé SOFA1-SOFA2 ou GOPAVRS Commande Fonction Description TEST DE SECU- Insérer le dispositif SOFA1-SOFA2 ou GOPAVRS dans SOFA1-SOFA2 RITE... -
Page 8: Exemples D'installation Du Bourrelet De Sécurité Autocontrôlé
Exemples d'installation du bourrelet de sécurité autocontrôlé SOFA15 SOFA20 SOFA25 SOFA15 SOFA20 SOFA25 OPENING GOPAVT SOFA15 SOFA15 SOFA20 SOFA20 SOFA25 SOFA25 IN1 IN2 +BC OPENING... -
Page 9: Sorties Et Accessoires 107
être inséré sur le nouveau ta- bleau électronique. ATTENTION : l’insertion et l'extraction du module de mé- moire doivent être réalisées en l'absence d'alimentation. Kit fins de course magnétiques (option pour Ditec NES300 et NES100FCM NES400). BAT - Fonctionnement à batterie. -
Page 10: Sélections
6. Sélections Jumper Description Sélection modalité écran. Modalité affichage. Modalité entretien. Seul l'affichage des valeurs Il est possible d'afficher et et des paramètres présents de modifier les valeurs et les est possible. paramètres présents. L’entrée en modalité entre- tien est signalée par l'allu- mage permanent à... -
Page 11: Combinaisons De Touches
Combinaisons de touches La pression simultanée des touches ↑ et ENTER effectue une commande d'ou- verture. La pression simultanée des touches ↓ et ENTER effectue une commande de fermeture. La pression simultanée des touches ↑ et ↓ effectue une commande de POWER RESET. -
Page 12: Menu Principal 110
Menu principal Après avoir confirmé la sélection l'on accède au menu de deuxième niveau. Écran Description AT - Automatic Configurations. Le menu permet de gérer les configurations automatiques du tableau élec- tronique. BC - Basic Configurations. Le menu permet d'afficher et modifier les définitions principales du tableau électronique. -
Page 13: Menu De Deuxième Niveau - At (Automatic Configurations) 111
Menu de deuxième niveau AT (Automatic Configurations) Écran Description RT - Ouverture à droite. LF - Ouverture à gauche. H0 - Configuration prédéfinie utilisation résidentielle 0. Cette sélection charge des valeurs prédéfinies pour certains paramètres de base : AC - activation fermeture automatique : désactivée C5 - fonctionnement commande pas-à-pas/ouverture : pas-à-pas RM - fonctionnement commande radiocommande... - Page 14 Écran Description AA - Activation menu paramètres avancés. → 2” Après l’activation il est possible de parcourir les menus de troisième niveau. Les menus de troisième niveau sont actifs pendant 30 min. Il est possible qu'en raison du type d’automatisme et du tableau électronique certains menus ne soient pas disponibles.
-
Page 15: Menu De Deuxième Niveau - Bc (Basic Configurations) 113
Menu de deuxième niveau - BC (Basic Configurations) Écran Description AC - Activation de la fermeture automatique. ON - Activé OF - Désactivé SS - Sélection état de l’automatisme à l'allumage. OP - Ouvert CL - Fermé Indique comment le tableau électronique considère l'automatisme au moment de l’allumage et après une commande POWER RESET. -
Page 16: Menu De Troisième Niveau - Bc (Basic Configurations)
7.5.1 Menu de troisième niveau - BC (Basic Configurations) On accède au menu de troisième niveau en activant la fonction voir paragraphe 7.4 Écran Description HR - Activation fonction homme présent ON - Activé OF - Désactivé REMARQUE : Régler → seulement si →... -
Page 17: Menu De Deuxième Niveau - Ba (Basic Adjustment) 115
Menu de deuxième niveau BA (Basic Adjustment) Écran Description MT - Affichage du type d'automatisme. N3 - Moteur d'une portée de 300 kg N4 - Moteur d'une portée de 400 kg N6 - Moteur d'une portée de 600 kg REMARQUE : ce paramètre est en AFFICHAGE seul. TC - Définition du temps de fermeture automatique. - Page 18 Écran Description R2 - Réglage de la poussée sur les obstacles et du courant en ouverture [%] Le tableau électronique est équipé d'un dispositif de sécurité qui arrête le mouvement en présence d'un obstacle lors de la manœuvre d'ouverture, et effectue un dégagement de 10 cm.
-
Page 19: Menu De Troisième Niveau Ba (Basic Adjustment)
7.6.1 Menu de troisième niveau BA (Basic Adjustment) On accède au menu de troisième niveau en activant la fonction voir paragraphe 7.4 Écran Description DT - Réglage du temps de reconnaissance d'obstacle. [s/100] 10 - Minimum 60 - Maximum REMARQUE : le réglage de ce paramètre s'effectue en centièmes de seconde. - Page 20 Écran Description PO - Réglage de vitesse de rapprochement en ouver- ture. [cm/s] Indique la vitesse de la fin de la rampe de décélération jusqu'à la fin de la course. 02 - Minimum 10 - Maximum REMARQUE : Augmenter progressivement la vitesse de rapprochement, dans le cas où...
-
Page 21: Menu De Deuxième Niveau Ro (Radio Operation)
Menu de deuxième niveau RO (Radio Operation) Écran Description SR - Mémorisation d'une radiocommande. On ne pourra accéder directement au menu Mémorisation d'une radiocom- mande, même avec l’écran éteint, qu’avec l’option Modalité de visualisation de l’écran réglée sur 00 ou 03 : - si la transmission d’une radiocommande non présente en mémoire est ef- fectuée ;... - Page 22 Écran Description RK - Navigation des menus par clavier de la radio- commande. ON - Activé OF - Désactivé Il est conseillé d'utiliser une radiocommande NES- 100TXT. Avec l'écran éteint, saisir rapidement la séquence 3 3 2 4 1 de touches sur la radiocommande mémorisée que l'on compte utiliser.
-
Page 23: Menu De Troisième Niveau Ro (Radio Operation)
7.7.1 Menu de troisième niveau RO (Radio Operation) On accède au menu de troisième niveau en activant la fonction voir paragraphe 7.4 Écran Description C1, C2, C3, C4 - Sélection de la fonction CH1, CH2, CH3, CH4 de la radiocommande mémorisée. NO - Aucun réglage sélectionné... -
Page 24: Menu De Deuxième Niveau Sf (Special Function)
Menu de deuxième niveau SF (Special Function) Écran Description CU - Affichage version micrologiciel tableau électronique. Release 1.1 [esempio] (exemple) → → → SV - Sauvegarde de la configuration de l’utilisateur sur un module mémoire du tableau électronique. → → →... -
Page 25: Menu De Troisième Niveau Sf (Special Function)
7.8.1 Menu de troisième niveau SF (Special Function) On accède au menu de troisième niveau en activant la fonction voir paragraphe 7.4 Écran Description SP - Définition du mot de passe. → → → → → 2” [esempio] (exemple) REMARQUE : cette sélection n'est disponible que si le mot de passe n'est pas défini. -
Page 26: Menu De Deuxième Niveau - Cc (Cycles Counter) 124
Menu de deuxième niveau CC (Cycles Counter) Écran Description CV - Affichage du compteur total manœuvres. 182 manovre [esempio] manoeuvres (exemple) → → → → CP - Affichage du compteur partiel manœuvres. 716 manovre [esempio] manoeuvres (exemple) → → → →... -
Page 27: Menu De Troisième Niveau Cc (Cycles Counter)
7.9.1 Menu de troisième niveau CC (Cycles Counter) On accède au menu de troisième niveau en activant la fonction voir paragraphe 7.4 Écran Description CA - Définition alarme entretien. On pourra imposer le nombre de manœuvres (relatif au compteur partiel des manœuvres) pour la signalisation de l’alarme d’entretien. -
Page 28: Menu De Deuxième Niveau - Ap (Advanced Parameters) 126
7.10 Menu de deuxième niveau AP (Advanced Parameters) Écran Description FA - Sélection du mode du fin de course d'ouverture. NO - Aucun SX - Fin de course d'arrêt (après l'activation le vantail arrête le mouvement) PX - Fin de course de proximité (après l'activation le vantail continue jusqu'à... - Page 29 Écran Description DS - Définition de la modalité d'affichage de l'écran. 00 - Aucun affichage 01 - Commandes et sécurités avec test radiocommandes (voir paragraphe 8.2). Affichage du compte à rebours du temps de fermeture automatique. 02 - État de l'automatisme (voir paragraphe 8.1) 03 - Commandes et sécurités (voir paragraphe 8.2) ATTENTION : il est possible qu'en raison de la typologie de l’automatisme et du tableau électronique certains menus ne soient pas disponibles.
-
Page 30: Menu De Troisième Niveau Ap (Advanced Parameters)
7.10.1 Menu de troisième niveau AP (Advanced Parameters) On accède au menu de troisième niveau en activant la fonction voir paragraphe 7.4 Écran Description DO - Réglage du dégagement sur la butée en ouver- ture. [mm] 00 - Minimum 10 - Maximum REMARQUE : Non actif si →... - Page 31 Écran Description TN - Réglage de la température d'intervention du système électronique antigel NIO. [°C] Réglage de la température de travail du tableau électro- nique. La valeur ne se rapporte pas à la température am- biante. TB - Affichage de la température de travail du tableau électronique. NE PAS UTILISER WO - Réglage du temps de préclignotement en ouver- ture.
-
Page 32: Modalités Affichage Écran
8. Modalités affichage écran ATTENTION : il est possible qu'en raison de la typologie de l’automatisme et du tableau électronique certains menus ne soient pas disponibles. Affichage de l'état de l'automatisme La modalité d'affichage état automatisme est visible seulement avec Modalité affichage écran réglé... - Page 33 Écran Description → Automatisme fermé. Automatisme fermé. Volet de déverrouillage ouvert. Automatisme ouvert. Automatisme ouvert. Volet de déverrouillage ouvert. Automatisme fermé en position intermédiaire. Automatisme fermé en position intermédiaire. Volet de déverrouillage ouvert. Automatisme en fermeture. Automatisme qui ralentit en fermeture Automatisme en ouverture.
-
Page 34: Affichage Des Sécurités Et Des Commandes
Affichage des sécurités et des commandes La modalité d'affichage des sécurités et des commandes est visible seulement en Modalité affichage écran réglée sur 01 ou sur 03. → → → → Écran Description 1-3 - Commande d'ouverture. 1-4 - Commande de fermeture. 1-5 - Commande pas-à-pas. - Page 35 F2 - Fin de course d'ouverture O1 - Détection d'un obstacle en fermeture O2 - Détection d'un obstacle en ouverture OO - Limite de détection d'obstacles en ouverture atteinte OC - Limite de détection d'obstacles en fermeture atteinte S1 - Détection d'une butée en fermeture S2 - Détection d'une butée en ouverture SW - Volet de déverrouillage ouvert.
-
Page 36: Affichage Alarmes Et Anomalies 132
Affichage alarmes et anomalies L'affichage d'alarmes et d'anomalies survient avec n'importe quelle sélection d'affichage effectuée. La signalisation des messages d'alarme a la priorité sur tous les autres affichages. Typologie Écran Description Action corrective alarme M0 - Moteur sélectionné inapproprié. Régler le câblage du moteur correct. M3 - Automatisme bloqué... - Page 37 Typologie Écran Description Action corrective alarme R3 - Module de mémoire non relevé Introduire un module de mémoire qui (avec JR3=ON). fonctionne ou régler JR3=OFF. R5 - Le module de mémoire ne fonc- Remplacer le module de mémoire. tionne pas (indépendamment de JR3) A0 - Test capteur de sécurité...
- Page 38 Typologie Écran Description Action corrective alarme IM - Alarme MOSFET moteur en Effectuer une réinitialisation. court-circuit Si le problème persiste, contacter l’Assistance Technique. IO - Circuit de puissance interrompu Effectuer une réinitialisation. (MOSFET moteur ouvert) Si le problème persiste, contacter l’Assistance Technique.
-
Page 39: Mise En Marche 137
2- Régler les fins de course d'arrêt en ouverture ou en fermeture en cas d'utilisation. REMARQUE : les fins de course doivent rester enfoncés jusqu'à la fin de la manœuvre et les placer selon les indications du manuel d'installation Ditec NEOS. 3- Régler dans le menu le sens de la marche souhaité... -
Page 40: Recherche Des Défaillances 138
10. Recherche des défaillances Défauts Cause probable Signalisation Action corrective Alarme L’automatisme ne s'ouvre Absence de l'alimentation. Vérifier le câble d'alimenta- ou ne se referme pas. tion. Accessoires en court-circuit. Débrancher tous les acces- soires des bornes 0-1 (la tension de 24V= doit être pré- sente) et les rebrancher un à... - Page 41 L’automatisme s'ouvre et se Présence de frottements. Vérifier manuellement si l'au- referme sur une courte dis- tomatisme se déplace libre- tance, puis s'arrête. ment, vérifier le réglage de Contacter l’Assistance Tech- nique radiocommande L'émission radio est empê- Installer l’antenne à l'exté- peu de portée et elle ne chée par les structures mé- rieur.
-
Page 42: Exemples D'application Pour Portails Coulissants
11. Exemples d'application pour portails coulissants Lorsque le tableau électronique CS12E est utilisé dans des applications d'automatismes coulissants, il est possible d'effectuer les raccordements suivants : - régler le sens d'ouverture correct : x2 s x2 s Exemple 1 - Le vantail s'arrête sur les butées mécaniques (réglage de série) Régler... - Page 44 Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.ditecentrematic.com...
-
Page 45: Diagramme Synthétique De Fonctionnement
Une mauvaise installation peut être source de danger. Pour des configurations différents ou ultérieures informations, con- sulter les manuels d’installation de Ditec Neos, du armoire électro- nique Ditec CS12 et des accessoires. Diagramme synthétique de fonctionnement Les paramètres indiqués dans la figure sont réglés de manière se conformer aux forces opérationnelles aux sens de l’EN 12453 et de l’EN 12445. -
Page 46: Installation Type
Installation type SofA LampH SofA Xel2 Alimentation Xel5 3x1,5 mm² giallo-verde marrone Xel2 Gol4... -
Page 47: Accessoires
Accessoires XEL2 4x0,5 mm² XEL5 C NO LAMPH 14 0 2x1,5 mm² RG58 max 10 m SOFA1-A2 GOPAVRS GOPAVT IN1 IN2 +BC DOWN ENTER OUT1 OUT2 OUT1 OUT2... -
Page 48: Sélection Du Sens D'ouverture
Sélection du sens d’ouverture Ouverture vers la droite (configurations d’usine) x2 s Ouverture vers la gauche x2 s Habilitation radiocommande x1, x2, ... Habilitation configuration Modalité pas-à-pas sans fermeture automatique (utilisation résidentielle) Modalité pas-à-pas avec fermeture automatique 1 min (utilisation résidentielle) (configurations d’usine) Modalité...
