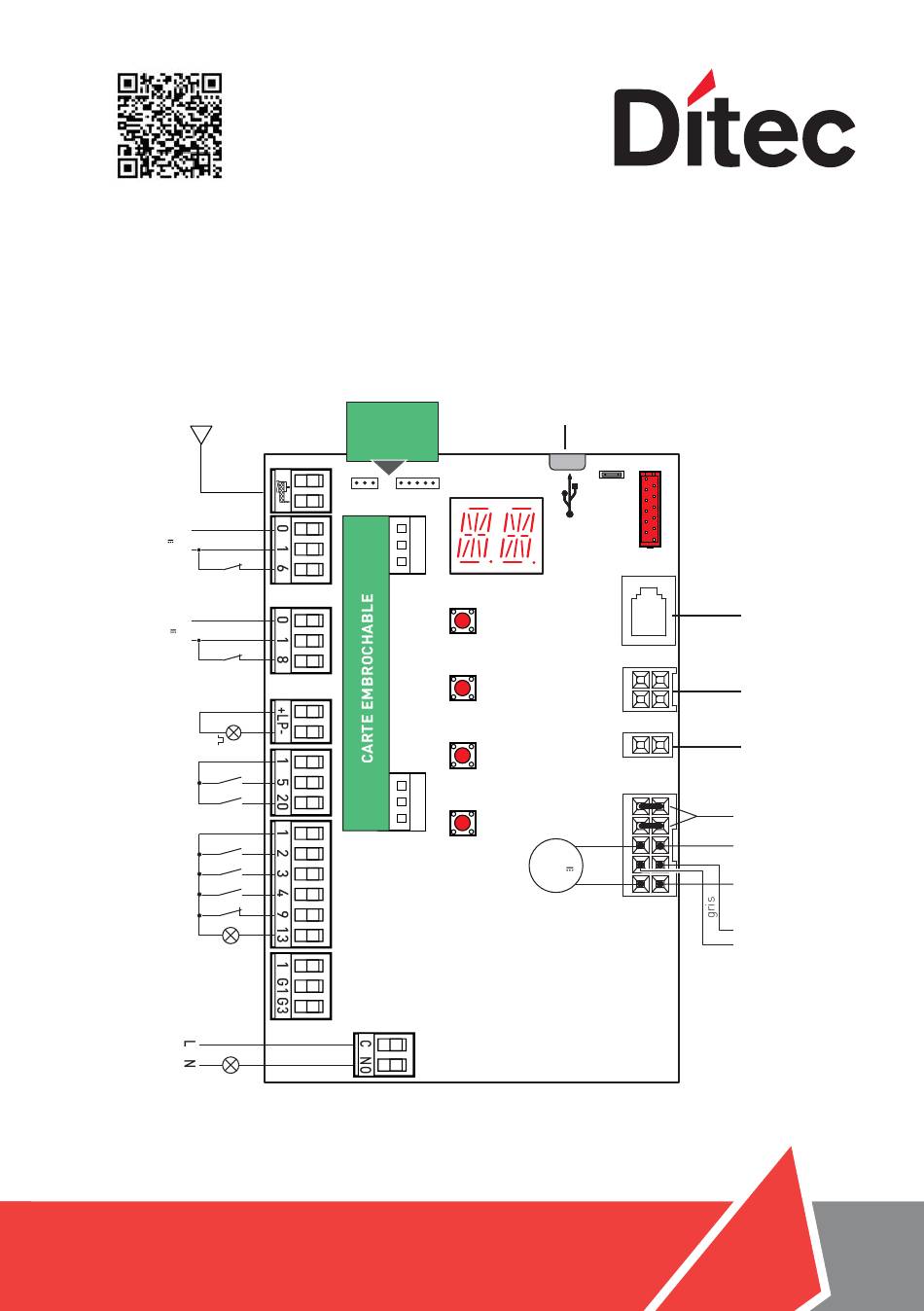

Ditec CS12M
Manuel d'installation du tableau électronique pour
automatismes Ditec NEOS+
(Traduction des instructions d'origine)
Antenne
-
Sortie 24 V
+
Arrêt de sécurité
-
Sortie 24 V
+
Sécurité fermeture
Flash clignotant
Pas-à-pas
Ouverture partielle
Fermeture automatique
à commande externe
Ouverture
Fermeture
Stop
Lampe état
automatisme
Kit d'éclairage
www.ditecautomations.com
ZENRS
ZENPRS
RDX
UP
AUX
DOWN
ENTER
ESC

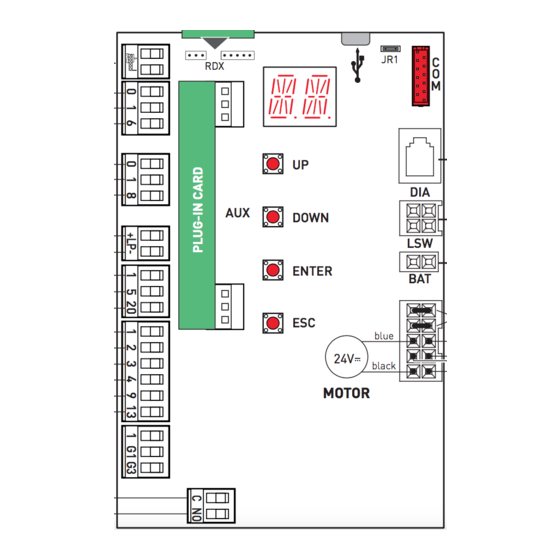

MOTEUR
USB
JR1
C
O
M
DIA
LSW
BAT
bleu
24V
noir
NES100LED
NES100FCM
SBU
Sélection type
automatisme
(réglée en usine)
+
Alimentation
-
Microinterrupteur
de verrouillage
