IP2162FR • 2020-11-26

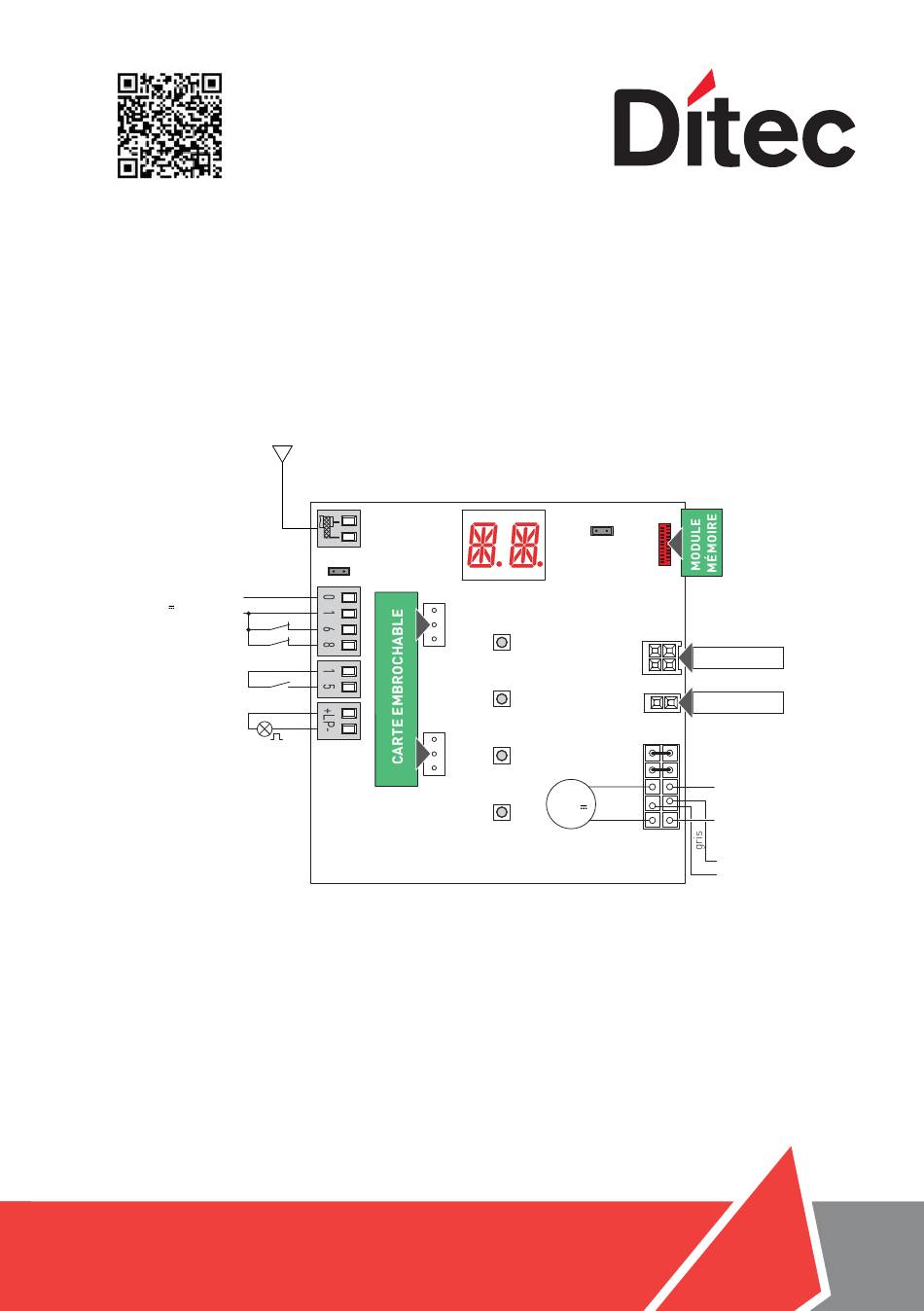

Ditec CS12M
Manuel d'installation du tableau électronique pour
automatismes Ditec NEOS
(Traduction des instructions d'origine)
Antenne
-
Sortie 24 V max 0,3 A
+
Arrêt de sécurité
Securite en fermeture
Pas-a-pas
Clignotant
www.ditecautomations.com
JR3
AUX
UP
DOWN
ENTER
ESC
COM
JR1
NES100FCM
LSW
BAT
Sélection type automatisme
(CONFIGURÉE EN USINE)
bleu
24V
noir
MOTEUR
SBU
+
Alimentation
-
Micro interrupteur
de déblocage

Publicité

Table des Matières
loading

Manuels Connexes pour DITEC CS12M

Sommaire des Matières pour DITEC CS12M

  • Page 1 IP2162FR • 2020-11-26 Ditec CS12M Manuel d’installation du tableau électronique pour automatismes Ditec NEOS (Traduction des instructions d'origine) Antenne Sortie 24 V max 0,3 A Arrêt de sécurité Securite en fermeture NES100FCM DOWN Pas-a-pas Clignotant ENTER Sélection type automatisme (CONFIGURÉE EN USINE)

  • Page 2: Table Des Matières

    Sommaire Argument Page Consignes générales de sécurité Déclaration de conformité CE Données techniques Commandes Entrée carte embrochable (AUX) Bourrelet de sécurité autocontrôlé Sorties et accessoires Sélections Réglages Mise en marche et arrêt Combinaison de touches Menu principal Menu de deuxième niveau - AT (Automatic Configurations) Menu de deuxième niveau - BC (Basic Configurations) Menu de deuxième niveau - BA (Basic Adjustment) Menu de deuxième niveau - RO (Radio Operations)

  • Page 3: Consignes Générales De Sécurité

    1. Consignes générales de sécurité L'inobservation des informations contenues dans le présent manuel pour- rait entraîner des blessures personnelles ou endommager l'appareil. Conserver les présentes instructions pour de futures consultations Le présent manuel d'installation s'adresse uniquement à un personnel qualifié. L’installation, les raccordements électriques et les réglages doivent être effectués selon les règles de la bonne technique et conformément aux normes en vigueur.

  • Page 4: Fonctions De Sécurité

    C o d e s r a d i o co m m a n d e s enregistrables 200 [BIXMR2] 200 [BIXMR2] 200 [BIXMR2] Fréquence radiocommande 433,92MHz 433,92MHz 433,92MHz REMARQUE: La garantie de fonctionnement et les performances déclarées ne sont obtenues qu'avec des accessoires et des dispositifs de sécurité DITEC Entrematic.

  • Page 5: Commandes

    4. Commandes Commande Fonction Description N.O. PAS-A-PAS Avec la sélection → → , la fermeture du AVEC FERMETURE contact active une manœuvre séquentielle d'ouver- AUTOMATIQUE ture ou de fermeture : ouverture-arrêt-fermeture- ouverture. ATTENTION: si la fermeture automatique est activée, la durée de l'arrêt est sélectionnée à...

  • Page 6: Entrée Carte Embrochable (Aux)

    4.1 Entrée carte embrochable (AUX) Pour accéder au logement destiné aux cartes embrochables (AUX), couper la couver- ture du tableau électronique comme indiqué dans la figure. DOWN ENTER 4.2 Bourrelet de sécurité autocontrôlé SOFA1-SOFA2 ou GOPAVRS Commande Fonction Description TEST DE SECU- Insérer le dispositif SOFA1-SOFA2 ou GOPAVRS dans SOFA1-SOFA2 RITE...

  • Page 7: Exemples D'installation Du Bourrelet De Sécurité Autocontrôlé

    Exemples d'installation du bourrelet de sécurité autocontrôlé SOFA15 SOFA20 SOFA25 SOFA15 SOFA20 SOFA25 OPENING GOPAVT SOFA15 SOFA15 SOFA20 SOFA20 SOFA25 SOFA25 IN1 IN2 +BC OPENING...

  • Page 8: Sorties Et Accessoires

    électronique. ATTENTION: l’insertion et l'extraction du module de mémoire doivent être réalisées en l'absence d'alimentation. Kit fins de course magnétiques (option pour Ditec NES400). NES100FCM BAT - Fonctionnement à batterie. Les batteries gardent leur charge avec la tension de ligne pré- sente.

  • Page 9: Sélections

    6. Sélections Jumper Description Sélection modalité écran. Modalité affichage. Modalité entretien. Seul l'affichage des valeurs Il est possible d'af ficher et et des paramètres présents de modifier les valeurs et les est possible. paramètres présents. L’entrée en modalité entretien est signalée par l'allumage per- manent à...

  • Page 10: Combinaison De Touches

    Combinaisons de touches • La pression simultanée des touches ↑ et ENTER effectue une commande d'ou- verture. • La pression simultanée des touches ↓ et ENTER effectue une commande de fermeture. • La pression simultanée des touches ↑ et ↓ effectue une commande de POWER RESET.

  • Page 11: Menu Principal

    Menu principal • à l'aide des touches ↑ et ↓ sélectionner la fonction souhaitée • appuyer sur la touche ENTER pour confirmer Après avoir confirmé la sélection l'on accède au menu de deuxième niveau. Écran Description AT - Automatic Configurations. Le menu permet de gérer les configurations automatiques du tableau élec- tronique.

  • Page 12: Menu De Deuxième Niveau At (Automatic Configurations)

    Menu de deuxième niveau AT (Automatic Configurations) • à l'aide des touches ↑ et ↓ sélectionner la fonction souhaitée • appuyer sur la touche ENTER pour confirmer Écran Description RT - Ouverture à droite. LF - Ouverture à gauche. H0 - Configuration prédéfinie utilisation résidentielle 0. Cette sélection charge des valeurs prédéfinies pour certains paramètres de base : AC - activation fermeture automatique...
  • Page 13 Écran Description AA - Activation menu paramètres avancés. → → Menu de base 2” 2” Menu de 2” troisième niveau Après l’activation il est possible de parcourir les menus de troisième niveau. Utilisation Les menus de troisième niveau sont actifs pendant future 30 min.

  • Page 14: Menu De Deuxième Niveau - Bc (Basic Configurations)

    Menu de deuxième niveau - BC (Basic Configurations) • à l'aide des touches ↑ et ↓ sélectionner la fonction souhaitée • appuyer sur la touche ENTER pour confirmer Écran Description AC - Activation de la fermeture automatique. ON - Activé OF - Désactivé...
  • Page 15 7.5.1 Autres paramètres configurables du niveau BC, disponibles avec → activé Écran Description HR - Activation fonction homme présent ON - Activé OF - Désactivé REMARQUE : Régler → seulement si → → 64 - Fonctionnement commande arrête de sécurité/ fermeture. 1-4 - Fermeture 1-6 - Arrêt de sécurité...

  • Page 16: Menu De Deuxième Niveau Ba (Basic Adjustment)

    Menu de deuxième niveau BA (Basic Adjustment) • à l'aide des touches ↑ et ↓ sélectionner la fonction souhaitée • appuyer sur la touche ENTER pour confirmer Écran Description MT - Affichage du type d'automatisme. N3 - Moteur d'une portée de 300 kg N4 - Moteur d'une portée de 400 kg N6 - Moteur d'une portée de 600 kg SF - Moteur d’une portée de 600 kg SUPERFAST...
  • Page 17 Écran Description VC - Définition de la vitesse de fermeture. [cm/s] REMARQUE: 24 - Maximum avec → 25 - Maximum avec → NeoS SUPERFAST 40 - Maximum avec → R2 - Réglage de la poussée sur les obstacles et du cou- rant en ouverture [%] Le tableau électronique est équipé...
  • Page 18 7.6.1 Autres paramètres configurables du niveau BA, dispo- nibles avec → activé Écran Description DT - Réglage du temps de reconnaissance d'obstacle. [s/100] 10 - Minimum 60 - Maximum REMARQUE : le réglage de ce paramètre s'effectue en cen- tièmes de seconde. MP - Départ à...
  • Page 19 Écran Description CB - Définition de l'espace de ralentissement en fermeture. [cm] Indique la distance par rapport à la fin de la course de ferme- ture à partir de laquelle la rampe de décélération commence. 05 - Minimum 99 - Maximum REMARQUE: Réduire l'espace de ralentissement, dans le cas où...

  • Page 20: Menu De Deuxième Niveau - Ro (Radio Operations)

    Menu de deuxième niveau RO (Radio Operation) • à l'aide des touches ↑ et ↓ sélectionner la fonction souhaitée • appuyer sur la touche ENTER pour confirmer Écran Description SR - Mémorisation d'une radiocommande. On ne pourra accéder directement au menu Mémorisation d'une radiocom- mande, même avec l’écran éteint, qu’avec l’option Modalité...
  • Page 21 Écran Description RK - Navigation des menus par clavier de la radiocom- mande. ON - Activé OF - Désactivé Avec l’écran éteint, saisir rapidement la séquence de touches 3 3 3 3 2 2 4 4 1 1 sur la radiocommande mémorisée que l’on compte utiliser.
  • Page 22 7.7.1 Autres paramètres configurables du niveau RO, dispo- nibles avec → activé Écran Description C1, C2, C3, C4 - Sélection de la fonction CH1, CH2, CH3, CH4 de la radiocommande mémorisée. NO - Aucun réglage sélectionné 1-3 - Commande d'ouverture 1-4 - Commande de fermeture 1-5 - Commande pas-à-pas P3 - Commande d'ouverture partielle...

  • Page 23: Menu De Deuxième Niveau - Sf (Special Functions)

    Menu de deuxième niveau SF (Special Function) • à l'aide des touches ↑ et ↓ sélectionner la fonction souhaitée • appuyer sur la touche ENTER pour confirmer Écran Description CU - Affichage version micrologiciel tableau électronique. Release 1.1 [esempio] (exemple) →...
  • Page 24 7.8.1 Autres paramètres configurables du niveau SF, disponibles avec → activé Écran Description SP - Définition du mot de passe. (exemple) → → → → → 2” [esempio] REMARQUE : cette sélection n'est disponible que si le mot de passe n'est pas défini.

  • Page 25: Menu De Deuxième Niveau Cc (Cycles Counter)

    Menu de deuxième niveau CC (Cycles Counter) • à l'aide des touches ↑ et ↓ sélectionner la fonction souhaitée • appuyer sur la touche ENTER pour confirmer Écran Description CV - Affichage du compteur total manœuvres. 182 manovre [esempio] manoeuvres (exemple) →...
  • Page 26 7.9.1 Autres paramètres configurables du niveau CC, dispo- nibles avec → activé Écran Description CA - Définition alarme entretien. On pourra imposer le nombre de manœuvres (relatif au compteur partiel des manœuvres) pour la signalisation de l’alarme d’entretien. Lorsque le nombre de manœuvres réglé aura été atteint, l’afficheur visuali- sera le message d’alarme →...

  • Page 27: Menu De Deuxième Niveau Ap (Advanced Parameters)

    7.10 Menu de deuxième niveau AP (Advanced Parameters) • à l'aide des touches ↑ et ↓ sélectionner la fonction souhaitée • appuyer sur la touche ENTER pour confirmer Écran Description FA - Sélection du mode du fin de course d'ouverture. NES400EH NES600EH/SF NO - Aucun SX -...
  • Page 28 Écran Description DS - Définition de la modalité d'affichage de l'écran. 00 - Aucun affichage 01 - Commandes et sécurités avec test radiocommandes (voir paragraphe 8.2). Affichage du compte à rebours du temps de fermeture automatique. 02 - État de l'automatisme (voir paragraphe 8.1) 03 - Commandes et sécurités (voir paragraphe 8.2) ATTENTION: exécuter les réglages progressivement, et seulement après avoir effec- tué...
  • Page 29 7.10.1 Autres paramètres configurables du niveau AP, disponibles avec → activé Écran Description DO - Réglage du dégagement sur la butée en ouverture. [mm] 00 - Minimum 10 - Maximum REMARQUE: Non actif si → DC - Réglage du dégagement sur la butée en fermeture. [mm] 00 - Minimum 10 - Maximum REMARQUE : Non actif si...
  • Page 30 Écran Description TN - Réglage de la température d'intervention du système électronique antigel NIO. [°C] Réglage de la température de travail du tableau électronique. La valeur ne se rapporte pas à la température ambiante. TB - Affichage de la température de travail du tableau électronique. NE PAS UTILISER WO - Réglage du temps de préclignotement en ouverture.

  • Page 31: Modalités Affichage Écran

    8. Modalités affichage écran REMARQUE: il est possible qu’en raison de la typologie de l’automatisme et du tableau électronique certains menus ne soient pas disponibles. Affichage de l'état de l'automatisme La modalité d'affichage état automatisme est visible seulement avec Modalité afficha- ge écran réglé...
  • Page 32 Écran Description → Automatisme fermé. Automatisme fermé. Volet de déverrouillage ouvert. Automatisme ouvert. Automatisme ouvert. Volet de déverrouillage ouvert. Automatisme fermé en position intermédiaire. Automatisme fermé en position intermédiaire. Volet de déverrouillage ouvert. Automatisme en fermeture. Automatisme qui ralentit en fermeture Automatisme en ouverture.

  • Page 33: Affichage Des Sécurités Et Des Commandes

    Affichage des sécurités et des commandes La modalité d'affichage des sécurités et des commandes est visible seulement en Modalité affichage écran réglée sur 01 ou sur 03. → → → → Écran Description 1-3 - Commande d'ouverture. 1-4 - Commande de fermeture. 1-5 - Commande pas-à-pas.
  • Page 34 F1 - Fin de course de fermeture F2 - Fin de course d'ouverture O1 - Détection d'un obstacle en fermeture O2 - Détection d'un obstacle en ouverture OO - Limite de détection d'obstacles en ouverture atteinte OC - Limite de détection d'obstacles en fermeture atteinte S1 - Détection d'une butée en fermeture S2 - Détection d'une butée en ouverture SW - Volet de déverrouillage ouvert.

  • Page 35: Affichage Alarmes Et Anomalies

    Affichage alarmes et anomalies L'affichage d'alarmes et d'anomalies survient avec n'importe quelle sélection d'affichage effectuée. La signalisation des messages d'alarme a la priorité sur tous les autres affichages. Typologie Écran Description Action corrective alarme M0 - Moteur sélectionné inapproprié. Régler le câblage du moteur correct. M3 - Automatisme bloqué...
  • Page 36 Typologie Écran Description Action corrective alarme R3 - Module de mémoire non relevé Introduire un module de mémoire qui (avec JR3=ON). fonctionne ou régler JR3=OFF. R5 - Le module de mémoire ne fonc- Remplacer le module de mémoire. tionne pas (indépendamment de JR3) A0 - Test capteur de sécurité...
  • Page 37 Typologie Écran Description Action corrective alarme IM - Alarme MOSFET moteur en Effectuer une réinitialisation. court-circuit Si le problème persiste, contacter l’Assistance Technique. IO - Circuit de puissance interrompu Effectuer une réinitialisation. (MOSFET moteur ouvert) Si le problème persiste, contacter l’Assistance Technique.

  • Page 38: Mise En Marche

    2- Régler les fins de course d'arrêt en ouverture ou en fermeture en cas d'utilisation. REMARQUE: les fins de course doivent rester enfoncés jusqu'à la fin de la manœuvre et les placer selon les indications du manuel d'installation Ditec NeoS. 3- Régler dans le menu le sens de la marche souhaité...

  • Page 39: Recherche Des Défaillances

    10. Recherche des défaillances Défauts Cause probable Signalisation Action corrective Alarme L’automatisme ne s'ouvre Absence de l'alimentation. Vérifier le câble d'alimenta- ou ne se referme pas. tion. Accessoires en court-circuit. Débrancher tous les acces- soires des bornes 0-1 (la tension de 24V= doit être pré- sente) et les rebrancher un à...
  • Page 40 L’automatisme s'ouvre et se Présence de frottements. Vérifier manuellement si l'au- referme sur une courte dis- tomatisme se déplace libre- tance, puis s'arrête. ment, vérifier le réglage de Contacter l’Assistance Tech- nique radiocommande L'émission radio est empê- Installer l’antenne à l'exté- peu de portée et elle ne chée par les structures mé- rieur.

  • Page 41: Exemples D'application

    11. Exemples d'application pour portails coulissants - régler le sens d'ouverture correct : x2 s x2 s Exemple 1 - Le vantail s'arrête sur les butées mécaniques (réglage de série) Régler Exemple 2 - Le vantail s'arrête sur les fins de course (réglage avec fins de course de série installés) Brancher le fin de course à...
  • Page 42 Tous les droits relatifs à ce matériel sont la propriété exclusive d'ASSA ABLOY Entrance Systems AB. Les contenus de cette publication ont été rédigés avec le plus grand soin, cependant ASSA ABLOY Entrance Systems AB décline toute responsabilité en cas de dommages causés par d'éventuelles erreurs ou omissions présentes dans ce document.
