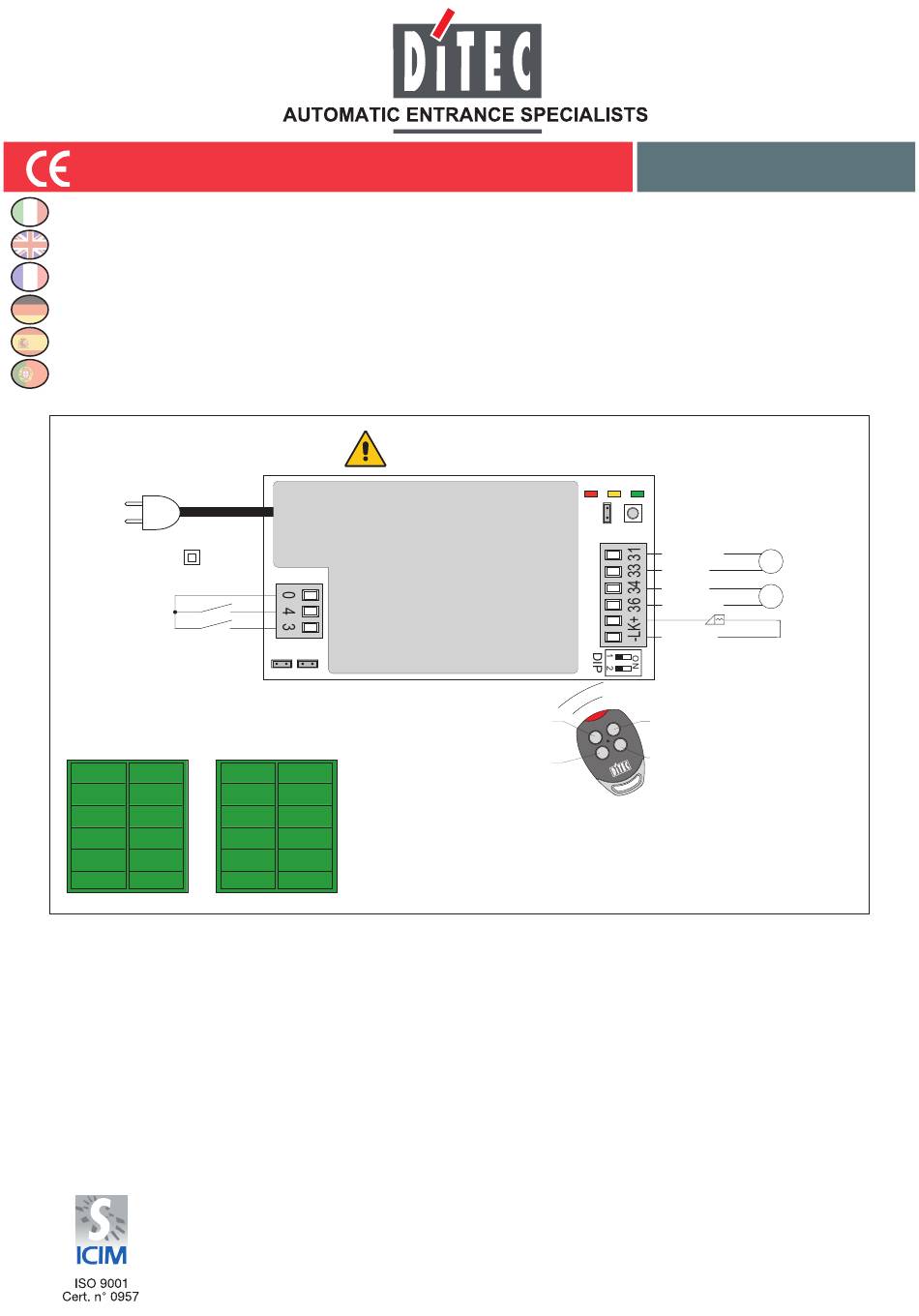

Manuale di installazione quadro elettronico per automazioni RADIUS e OLLYE.
GB
Installation handbook for RADIUS and OLLYE automations' control panel.
F
Manuel d'installation pour armoire électrique pour automatisme RADIUS et OLLYE.
D
Installationsanleitung der Türsteuerung für RADIUS und OLLYE.
E
Manual de instalación del tablero eléctronico para automación RADIUS y OLLYE.
P
Manual de instalação para quadro eléctrico para automação RADIUS e OLLYE.
Alimentazione Power supply
230 V~ / 0,3 A
Chiusura / Closing
Apertura / Opening
Automazione A
Automation A
DITEC S.p.A.
Via Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY
Tel. +39 02 963911 - Fax +39 02 9650314
www.ditec.it - ditec@ditecva.com
Non rimuovere il coperchio
Do not remove the cover
RO2H
S1 S2
CH1=Apertura automazione A
Automazione B
Automation B
CH3=Apertura automazione B
RO2H
SIG
OM
Automation A opening
Automation B opening
IP1918
rev. 2008-09-18
IN
POWER
PRG
nero / black
M1
blu / blue
blu / blue
M2
nero / black
rosso / red
CH2=Chiusura automazione A
Automation A closing
CH4=Chiusura automazione B
Automation B closing
Elettroblocco
Electric lock
Fig. 1
