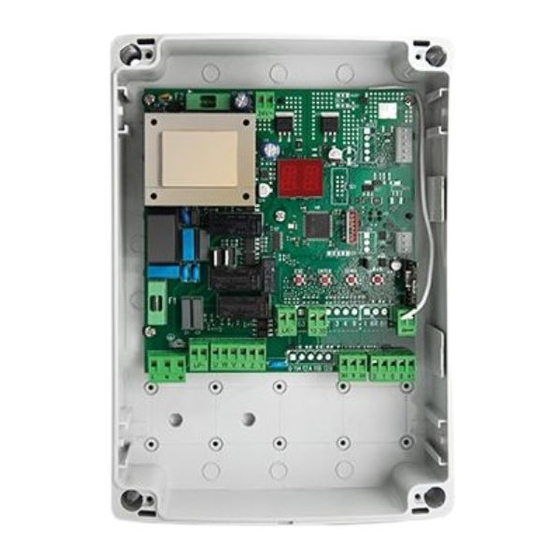

Ditec LCA70
Manuel d'installation du tableau électronique pour
automatismes à un ou deux moteurs en 230V~
(Traduction des instructions d'origine)
F2
FUSE
T3.15A
F1
F5A
LP
L
N
Alimentazione
Tension
230 V~
230Vca
50 Hz
50Hz
www.ditecautomations.com
24 V~
LK
~
U W V X Z
Y
M1
M2
1~
1~
COM
ESC
ENTER
DOWN
~
13
30
30 5 20
AUX1
JR1
R
A
UP
D
I
O
R
X
0 1 6 8 41
Publicité
Table des Matières
Manuels Connexes pour DITEC LCA70
Sommaire des Matières pour DITEC LCA70
- Page 1 IP2368FR • 2020-11-25 Ditec LCA70 Manuel d'installation du tableau électronique pour automatismes à un ou deux moteurs en 230V~ (Traduction des instructions d'origine) AUX1 FUSE T3.15A 24 V~ ENTER DOWN U W V X Z 30 5 20 0 1 6 8 41...
-
Page 2: Table Des Matières
Sommaire Argument Page Consignes générales de sécurité 1.1 Fonctions de sécurité Déclaration CE de conformité Caractéristiques techniques 3.1 Applications d'utilisation Installation des raccordements électriques 4.1 Entretien 4.2 Installation type 4.3 Schéma des raccordements d'une installation type Commandes et sécurité 5.1 Entrées de commande 5.2 Entrées de sécurité... -
Page 3: Consignes Générales De Sécurité
1. Consignes générales de sécurité L'inobservation des informations contenues dans le présent manuel pourrait entraî- ner des blessures personnelles ou endommager l'appareil. Conserver les présentes instructions pour de futures consultations Le présent manuel d'installation s'adresse uniquement à un personnel qualifié. L’installation, les raccordements électriques et les réglages doivent être effectués selon les règles de la bonne technique et conformément aux normes en vigueur. -
Page 4: Fonctions De Sécurité
2. Déclaration CE de conformité Entrematic Group AB déclare que le tableau électronique de type Ditec LCA70 est conforme aux exigences essentielles et aux autres dispositions pertinentes établies par les directives CE suivantes : Directive EMC 2014/30/UE ;... -
Page 5: Applications D'utilisation
3.1 Applications d'utilisation 4. Installation et raccordements électriques • Percer les marquages situés sous le boîtier (Fig. 4.1, page 6). • Fixer le tableau électronique de manière permanente, il est conseillé d'utiliser des vis à tête bombée (Ø max tête 10mm) avec une empreinte en croix (entraxe des trous indiqué dans la Fig. 4.2, page 6). •... - Page 6 Fig. 4.1 Fig. 4.2 Fig. 4.3 Fig. 4.4...
-
Page 7: Entretien
4.1 Entretien Le tableau électronique ne nécessite aucun entretien particulier. Vérifier régulièrement l'étanchéité des joints du boîtier et l'état des raccordements électriques. 4.2. Installation type Réf. Description Câble Émetteur Feu clignotant 2 x 1mm² coaxiale RG- Antenne (intégrée au flash clignotant) 58 (50Ω) Sélecteur à... -
Page 8: Schéma Des Raccordements D'une Installation Type

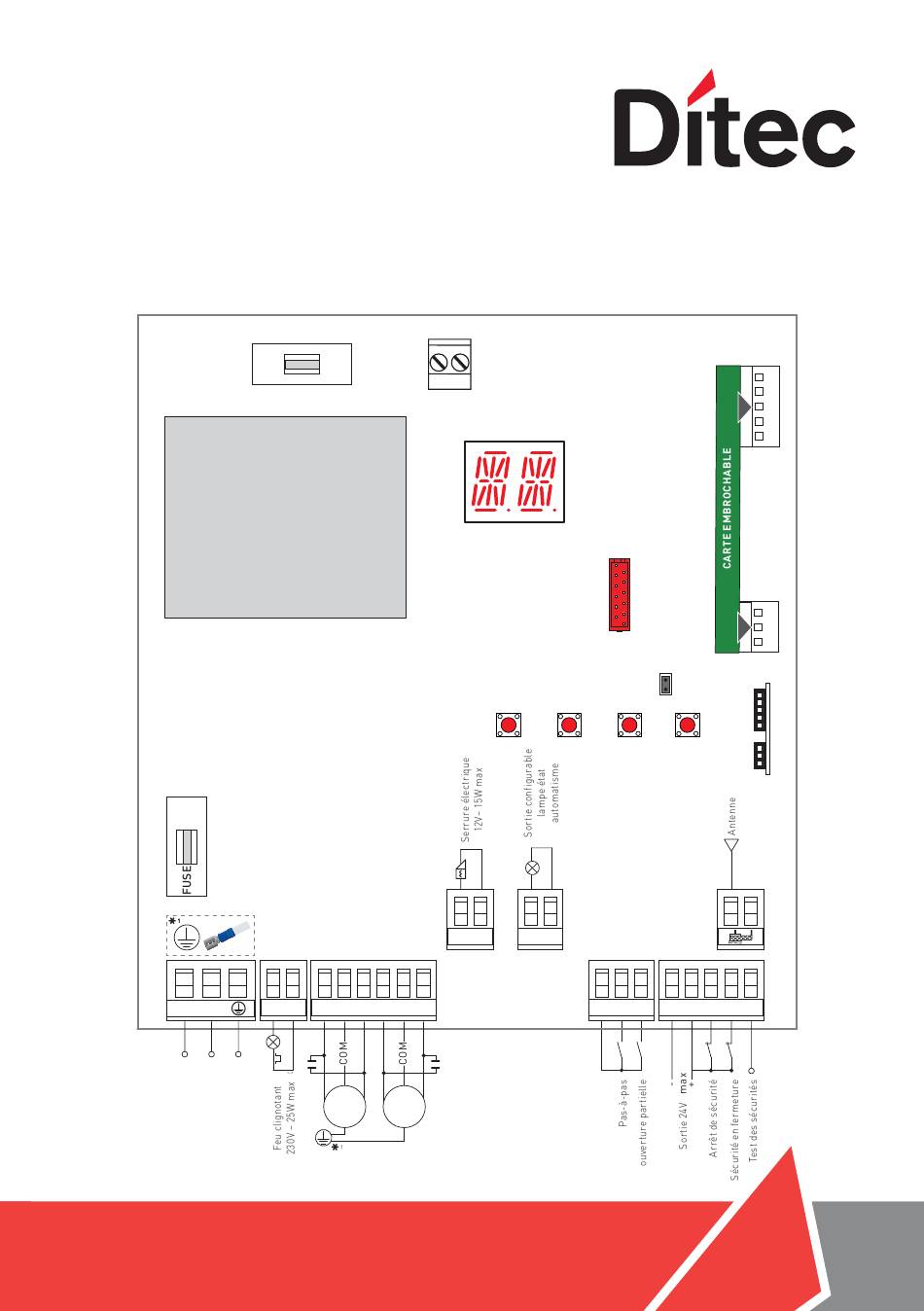

4.3 Schéma des raccordements installation type 5. Commandes et sécurité Il est conseillé de lire le paragraphe 11 pour connaître le détail complet des réglages disponibles. ATTENTION: la borne 30 (commun positif commandes) a les mêmes fonctions que la borne 1, par conséquent les commandes affichées à... -
Page 9: Entrées De Commande
5.1 Entrées de commande Commande Fonction Description En sélectionnant → → , la fermeture du contact active une manœuvre séquentielle d'ouverture ou de fermeture : ouverture-arrêt-fer- meture-ouverture. PAS-À-PAS ATTENTION: si la fermeture automatique est activée, la durée de l'arrêt est sélectionnée à l'aide du réglage →... -
Page 10: Réglage Des Cavaliers
Valeur Ac- Sortie Description cessoires Entrée pour antenne extérieure GOL148REA ou antenne à fil rigide, prévue en fonction de la fréquence de fonctionnement du module récepteur utilisé. ANTENNE Flash clignotant en 230V Pour le raccordement d'un flash clignotant en 230V~ avec fonction d'auto-clignotement. 230V~ 25W max Serrure électrique... -
Page 11: Exemples D'applications D'utilisation
ATTENTION: vérifier si les forces opérationnelles des vantaux sont conformes à la norme EN 12453. 8.1 Automatismes à deux vantaux battants Quand le tableau électronique Ditec LCA70 est utilisé dans des applications pour automa- tismes à deux vantaux battants superposés, il est possible d'effectuer les raccordements suivants :... -
Page 12: Utilisation Des Menus
9. Utilisation des menus REMARQUE: la pression des touches peut être rapide (pression inférieure à 2 secondes) ou prolongée (pression supérieure à 2 secondes). En absence d'indication, la pression doit être rapide. Pour confirmer la configuration d'un paramètre, il faut exercer une pression prolongée. 9.1 Allumage et extinction de l'écran La procédure d'allumage de l'écran est la suivante : ENTER... -
Page 13: Plan Du Menu
9.3 Plan du menu Sélection de Activation de Espace de la modalité de la fermeture ralentissement en fonctionnement de automatique fermeture l'automatisme Réglage de la poussée Sélection du État de sur les obstacles en nombre de l’automatisme à la ouverture vantaux mise en marche Réglage de la poussée... - Page 14 Réinitialisation des Mémorisation de la Temps d'allumage alarmes radiocommande lumière de courtoisie à commande indépendante Affichage de Affichage des la quantité des températures min/max radiocommandes enregistrées mémorisées Ouverture partielle fixe Nombre maximal Mise à jour du de radiocommandes micrologiciel enregistrables sur Durée du dégagement par mémoire intégrée intervention du bourrelet...
-
Page 15: Mise En Marche Du Produit
10. Mise en marche du produit Pour la configuration rapide du produit, utiliser le menu WIZARD (WZ) ou le menu de deuxième niveau AT (configurations automatiques) [Voir par. 11.2]. Pour une configuration détaillée et personnalisée, utiliser les menus principaux 10.1 Menu assistant de configuration WZ Pour accéder au menu assistant de configuration rapide WZ : Appuyer sur la touche ENTER pendant 2 secondes. - Page 16 • 03. Fonctionnement temporisé sans ralentissements Utilisation recommandée : pour les moteurs électromécaniques ou oléohydrauliques installés sur des portails ayant un mauvais coulissement près des points extrêmes d'ouverture / fermeture et qui ne prévoient pas d’arrêts mécaniques de butée en ouverture, excepté comme mesure d’urgence en cas de surcourse.
-
Page 17: Exemple Base De Mise En Marche
Pour enregistrer la configuration : Dans le paramètre CO, sélectionner YS (oui) et appuyer sur la touche ENTER pendant 2 secondes. Une fois l'enregistrement terminé, une réinitialisation de l'alimentation de la carte est automatiquement effectuée : ENTER ENTER → → x 2 s Pour quitter sans enregistrer les modifications : Dans le paramètre CO, sélectionner NO (non) et appuyer sur la touche ENTER pendant 2 secondes ENTER... -
Page 18: Séquences De Menus Fréquemment Utilisés
10.3 Séquences des menus fréquemment utilisés 10.3.1 Activation des configurations Modalité pas-à-pas sans fermeture automatique (utilisation résidentielle) DOWN ENTER DOWN ENTER → → → → → → Modalité pas-à-pas avec fermeture automatique 1 min (utilisation résidentielle) [réglages de série] DOWN ENTER DOWN ENTER... -
Page 19: Menu De Deuxième Niveau - At (Configurations Automatiques)
Écran Description AP - Advanced Parameters « Paramètres avancés » Le menu permet d'afficher et de modifier les configurations et les réglages avancés du tableau électronique (modalité fin de course, sélection des dispositifs branchés aux bornes, réglage de la durée du dégagement, réglages du flash clignotant, ...) REMARQUE: certains réglages nécessitent au moins trois manœuvres pour être correctement calibrés. -
Page 20: Menu De Deuxième Niveau Bc (Basic Configurations)
NW - Sélection du nombre de vantaux • 01: vantaux unique • 02: double wings Dans le cas d'automatismes à un seul vantail, raccorder le moteur 1. H0 - Configuration prédéfinie utilisation résidentielle 0, pavillon Cette sélection charge des valeurs prédéfinies pour certains paramètres de base : AC - Activation fermeture automatique : désactivée C5 - fonctionnement commande pas-à-pas/ouverture... - Page 21 NI - Activation système électronique antigel NIO ON - Activé. OF - Désactivé. Quand il est activé (ON), il maintient l’efficacité du moteur même à basses températures ambiantes. REMARQUE: pour un bon fonctionnement, le tableau électronique doit se trouver à la même température ambiante que celle des moteurs. La température d'intervention du NIO peut être réglée à...
-
Page 22: Menu De Deuxième Niveau Ba (Basic Adjustment)
PP - Réglage de la séquence pas-à-pas par commande 30-5 ON - Ouverture-Arrêt-Fermeture-Arrêt-Ouverture OF - Ouverture-Arrêt-Fermeture-Ouverture S5 - Durée de l'ARRÊT dans la séquence pas-à-pas par commande 30-5 ON - Permanent (la fermeture automatique est exclue jusqu'à une nouvelle commande) OF - Temporaire (le temporisateur de fermeture automatique intervient, s'il est activé) VS - Contrôle des butées mécaniques Quand il est activé... - Page 23 Écran Description Sélections disponibles R1 - Réglage de la poussée sur les obstacles en fonctionnement normal à vi- tesse constante pour les deux moteurs en phase d'ouverture. [%] Le tableau électronique est équipé d'un dispositif de sécurité qui agit comme suit en présence d'un obstacle: - en ouverture, il arrête le mouvement et, s'il est hors de l'espace limite de détection d'obstacles, il exécute une manœuvre de dégagement d'une...
- Page 24 Écran Description Sélections disponibles r2 - Réglage de la poussée sur les obstacles en rapprochement à vitesse constante pour les deux moteurs en phase de fermeture. [%] Le tableau électronique est équipé d'un dispositif de sécurité qui agit comme suit en présence d'un obstacle : - en ouverture, il arrête le mouvement et, s'il est hors de l'espace limite de détection d'obstacles, il exécute une manœuvre de dégagement d'une durée réglable par la sélection...
- Page 25 Écran Description Sélections disponibles OO - Limite de détection d'obstacles en ouverture. [%] Indique le pourcentage de l'espace parcouru pendant → où le dégagement est désactivé. 05 - Minimum. 99 - Maximum OC - Limite de détection d'obstacles en fermeture. [%] Indique le pourcentage de l'espace parcouru pendant →...
- Page 26 Écran Description Sélections disponibles LK - Modalité de fonctionnement sortie LK~ 00 - Éclairage intérieur automatique. 01 - Activation électroserrure. 02 - Activation électroserrure + coup de déverrouillage. 03 - Sortie active lorsque le portail est fermé (pour électro-aimant de type à sécurité intégrée). 04 - Sortie active lorsque le portail ouvert.
-
Page 27: Menu De Deuxième Niveau Ro (Radio Operations)
11.5 Menu de deuxième niveau RO (Opérations radiocommande) Écran Description SR - Mémorisation d'une radiocommande On ne pourra accéder directement au menu Mémorisation d'une radiocommande, même avec l’écran éteint, qu’avec l’option Modalité d'affichage de l’écran réglée sur 00 ou 03 : - si la transmission d’une radiocommande non présente en mémoire est effectuée ;... - Page 28 11.5.1 Autres paramètres configurables du niveau BO, disponibles avec → activé Sélections Écran Description disponibles C1, C2, C3, C4 - Sélection de la fonction CH1, CH2, CH3, CH4 de la radiocommande mémorisée NO - Aucune configuration sélectionnée 1-3 - Commande d'ouverture 1-4 - Commande de fermeture 1-5 - Commande pas-à-pas P3 - Commande d'ouverture partielle...
-
Page 29: Menu De Second Niveau Sf (Special Functions)
11.6 Menu de second niveau SF (Special Functions) Écran Description CU - Affichage de la version du micrologiciel du tableau électronique ENTER Release 1.1 [esempio] → → → Version 1.1 [exemple] Sélections SV - Sauvegarde de la configuration de l’utilisateur sur un module mémoire du tableau disponibles électronique ENTER... - Page 30 11.6.1 Autres paramètres configurables du niveau SF, disponibles avec → activé Écran Description SP - Configuration du mot de passe ENTER ENTER DOWN → → → → → [exemple] [esempio] 2” REMARQUE: cette sélection n'est disponible que si le mot de passe n'est pas défini. La configuration du mot de passe empêche l'accès aux sélections et aux réglages par un personnel non autorisé.
-
Page 31: Menu De Deuxième Niveau Cc (Cycles Counter)
11.7 Menu de deuxième niveau CC (Cycles Counter) Écran Description CV - Affichage du compteur total manœuvres ENTER 182 manovre [esempio] 182 manœuvres [exemple] → → → → CP - Affichage du compteur partiel manœuvres ENTER 716 manœuvres [exemple] 716 manovre [esempio] →... -
Page 32: Menu De Deuxième Niveau Ap (Advanced Parameters)
11.8 Menu de deuxième niveau AP (Paramètres avancés) Écran Description Sélections disponibles FA - Modalité fin de course d'ouverture moteur 1 et 2 NO: aucun fin de course (fonctionnement temporisé ou avec détection de la butée) SX: fin de course d'arrêt PX: fin de course de proximité... - Page 33 11.8.1 Autres paramètres configurables du niveau AP, disponibles avec → activé REMARQUE: exécuter les réglages progressivement, et seulement après avoir effectué au moins trois manœuvres complètes, pour permettre au tableau électronique d'être correcte- ment calibré et de relever d'éventuels frottements pendant les manœuvres. Écran Description Sélections disponibles...
- Page 34 Écran Description Sélections disponibles DC - Durée du dégagement sur la butée en fermeture. [s/100] Il règle la durée du dégagement sur la butée mécanique d'ouverture. 00 - Désactivé. 99 - Maximum. CR - Correction estimation vitesse. [%] NE PAS UTILISER (seulement diagnostic) SM - Sélection du mode de fonctionnement du dispositif branché...
-
Page 35: Diagnostic
12.1 Enregistrement des données intégré dans la carte Le tableau électronique Ditec LCA70 est équipé d'un système interne qui permet à l'installateur de contrôler si des alarmes se sont activées, le nombre d'activations pour chaque alarme et l'historique des vingt der- nières alarmes survenues. -
Page 36: Signalisations Affichables À L'écran
13. Signalisations affichables à l'écran REMARQUE: il est possible qu'en raison de la typologie de l’automatisme et du tableau électro- nique certains affichages ne soient pas disponibles. 13.1 Affichage de l'état de l'automatisme REMARQUE: la modalité d'affichage état automatisme est visible seulement avec Modalité af- fichage écran réglé... -
Page 37: Affichage Alarmes Et Anomalies
Écran Description Écran Description EP - Réception radiocommande non conforme 1C - Manœuvre de fermeture 1 vantail à la fois. à la configuration du paramètre → CX - Réception commande depuis une carte LG - Commande éclairage intérieur automa- AUX1. tique / lumière jardin. - Page 38 S6 - Réglage incorrect du test des sécurités. Vérifier la configuration des paramètres → ne peuvent pas être V0 - Demande intervention entretien. Continuer avec l’intervention d'entretien pro- grammé. Vérifier l'absence d'un court-circuit dans le raccor- I5 - Tension 0-30 absente (régulateur de tension dement 0-30.
-
Page 39: Recherche Des Défaillances
P1 - Tension micro-contrôleur insuffisante. Vérifier que le tableau électronique est correcte- ment alimenté. Vérifier le fonctionnement correct du dispositif A0 - Test capteur de sécurité sur le contact 6 de sécurité. échoué. Si la fiche de sécurité supplémentaire n'est pas in- troduite, vérifier que le test de sécurité... - Page 40 Défauts Cause probable Signalisation Action corrective Alarme Présence de frottements. Vérifier manuellement si l'automatisme se L’automatisme déplace librement, vérifier le réglage de s'ouvre et se . Vérifier le fonctionnement des referme sur une éventuels fins de course. Contacter l’Assis- courte distance, tance Technique puis s'arrête La radiocommande...
