Mode d'emploi

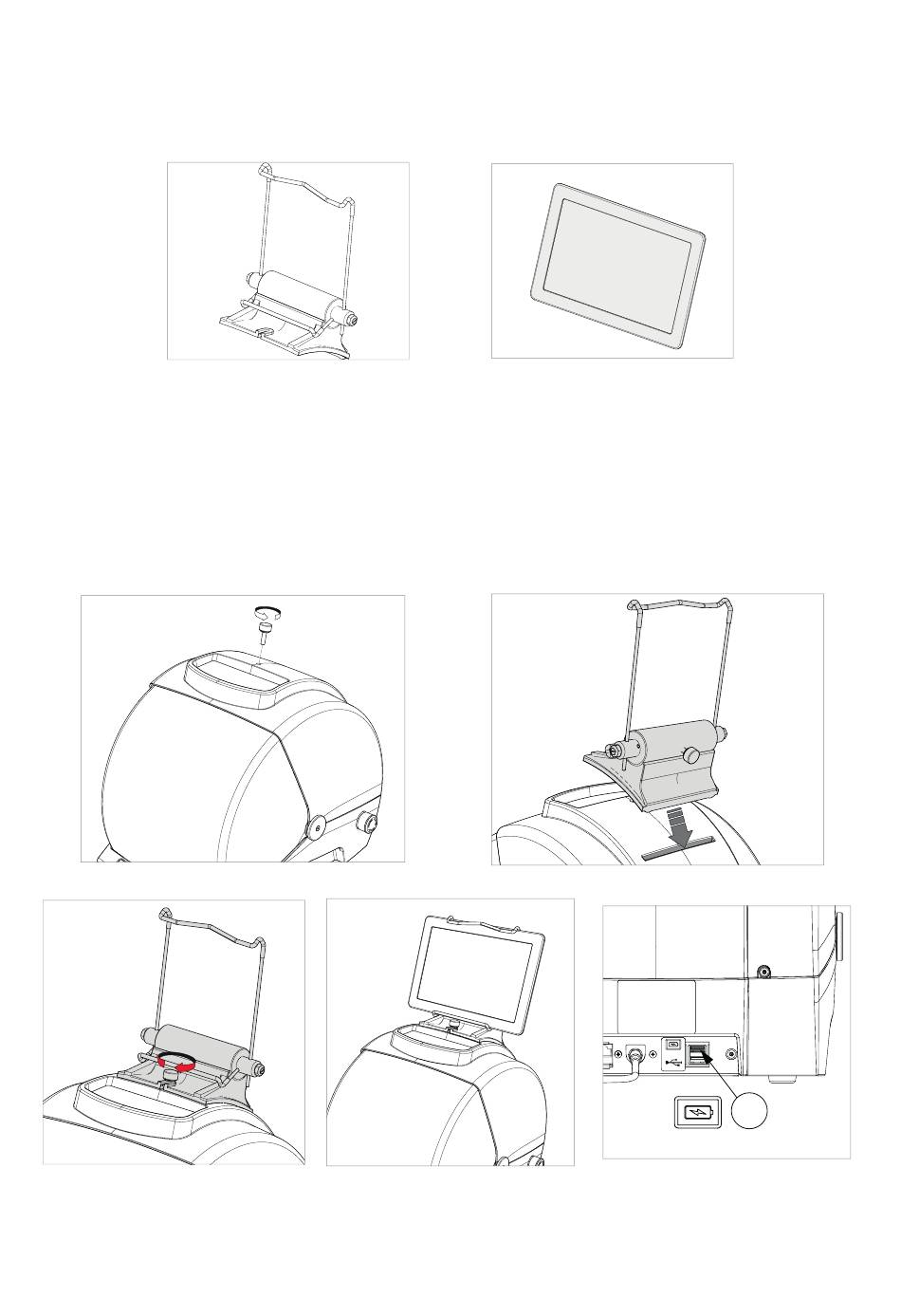

3.4 PIECES DETACHEES

Dans l'emballage, vous trouverez également les pièces suivantes emballées séparément:
3.4.1

Support tablette et tablette

Ces objets qui se distinguent du bloc machine devront être installés par l'opérateur sur la duplicatrice comme
suit:
1) Sortir les 2 objets de leurs emballages respectifs.
2) Dévisser le pommeau qui se trouve sur la partie haute du carter machine (ill. 12).
3) Emboîter le support tablette de manière que son profi l entre bien dans la fente prévue à cet effet sur le carter
haut (ill. 13).
4) Visser et serrer le pommeau pour fi xer le support tablette au carter haut (ill. 14).
5) Emboîter la tablette dans son support (ill. 15).
ill. 14
6) Connecter la tablette via son câble USB/Micro USB à la prise USB de chargement tablette (Y) montée derrière
FUTURA EDGE.
12
ill. 10
ill. 12
ill. 15
Copyright Silca 2018
ill. 11
ill. 13
Y
ill. 16
FUTURA EDGE
