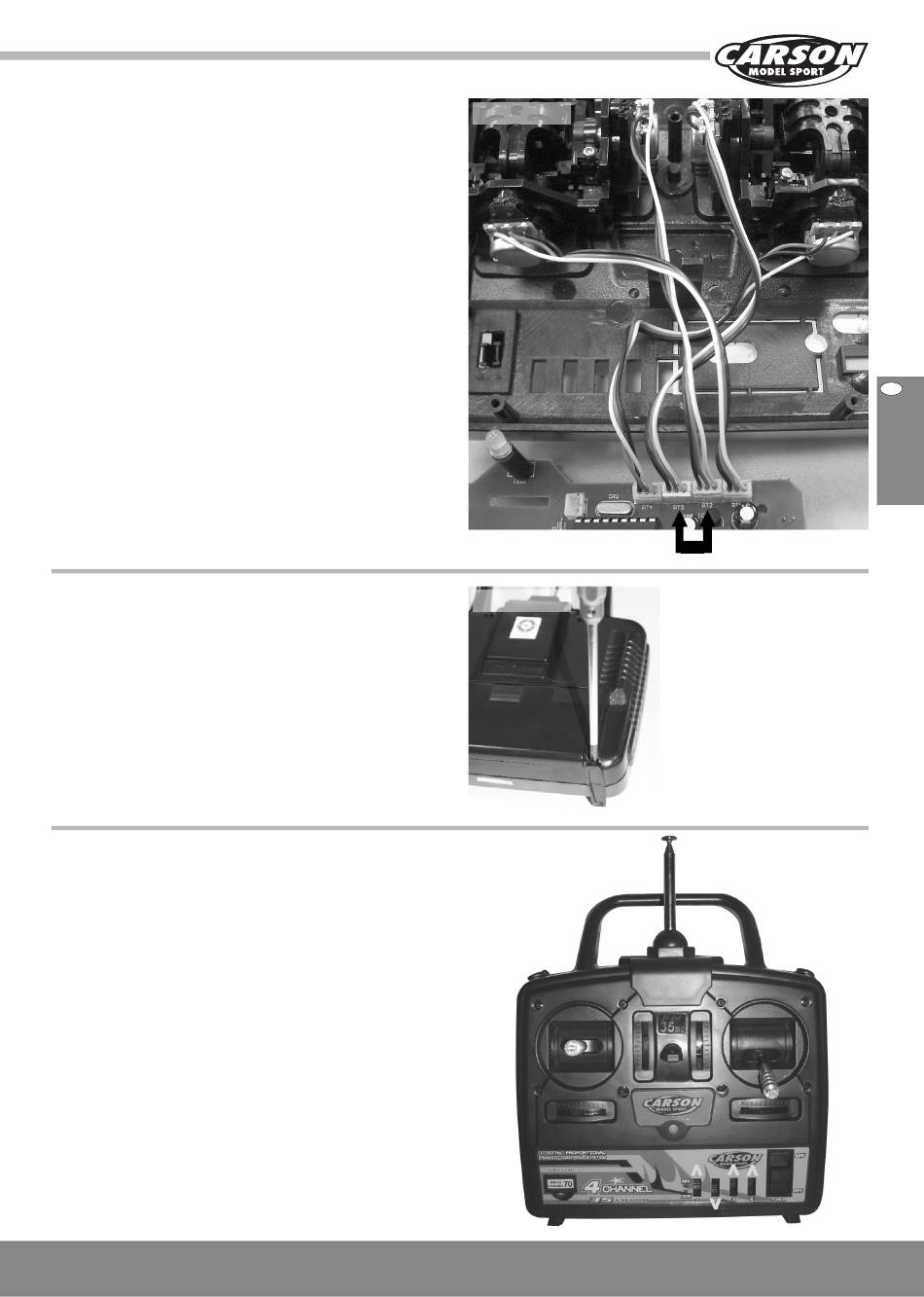

Apposer à présent une marque distinctive sur les quatre
fiches des potentiomètres et les permuter, comme indiqué sur
l'image 8.
Fermer le compartiment à l'aide des quatre vis cruciformes.
Veiller à ce qu'aucun câble ne soit écrasé.
Terminer en plaçant les 4 interrupteurs servo-reverse en
position correcte. (voir fig. 10).
Votre modèle et votre émetteur sont maintenant convertis en
mode 1.
Ceci implique:
Virages à gauche / droite et
avant / arrière
manche gauche
Gaz et inclinaisons gauche / droite
manche droit
Image 8
Image 9
Image 10
CARSON UL-Copter C35 50 050 7029
