Préparation des câbles
Décembre 2019

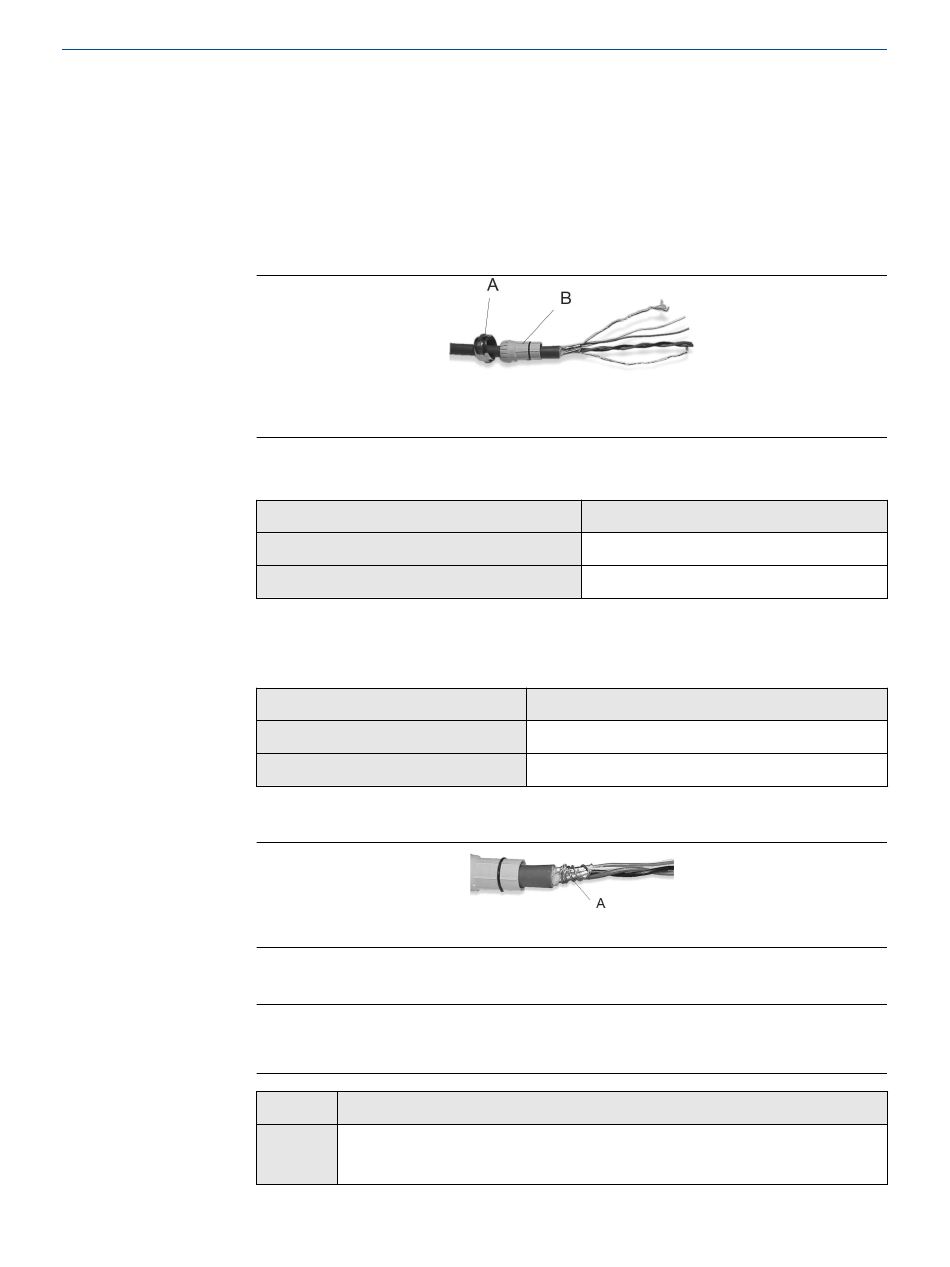

Préparation d'un câble avec des presse-étoupe fournis par
Micro Motion
Procédure
1. Retirer le couvercle de la platine processeur à l'aide d'un tournevis plat.
2. Insérer les fils dans l'écrou de fouloir et le tube de compression.
3. Retirer la gaine du câble.
4. Retirer la feuille de protection transparente et le rembourrage.
5. Retirer la plus grande partie du blindage.
6. Enrouler deux fois les fils de masse autour du blindage et couper l'excédent.
7. Pour câbles blindés par feuillard uniquement :
30
A. Écrou de fouloir
B. Tube de compression
Option
Câble NPT avec presse-étoupe
Câble M20 avec presse-étoupe
Option
Câble NPT avec presse-étoupe
Câble M20 avec presse-étoupe
A. Fils de masse enroulés autour du blindage
Remarque
Pour les câbles armés à tresses, ignorer cette étape et passer directement à l'étape
suivante.
Option Description
Câble a. Glisser le manchon thermorétractable blindé sur les fils de masse.
NPT avec S'assurer que les fils sont entièrement recouverts.
Description
Dénuder 114 mm de gaine
Dénuder 107,9 mm de gaine
Description
Dénuder en laissant 19,0 mm de blindage
Dénuder en laissant 13 mm de blindage
