3.3.2. Sens correct du débit de fuite
L'équilibre de pression de l'unité se règle à l'aide de plaques
montées sur l'admission d'air extrait. Ces plaques d'équilibrage
sont livrées séparément et doivent être montées par l'installateur
lors du raccordement de la gaine d'air extrait. Voir les illustrations
aux pages suivantes.
Raccorder un pressostat sur les prises de mesure de pression de
la CTA. l'unité possède quatre prises de mesure de la pression.
Utiliser les deux prises les plus proches du conduit d'air extrait.
La prise bleue mesure la dépression dans la partie air extrait, et la
blanche, celle de l'air soufflé.
Sur les CTA tailles 004-008, les prises de mesure de pression sont
situées dans l'armoire/le tableau de distribution électrique. Sur
les tailles 011-120, elles sont dans la section centrale de l'unité.
Lorsqu'on associe la GOLD RX Top 004-012 à la COOL DX Top,
les prises de mesure sont situées dans la section centrale de la
centrale de traitement d'air. Voir illustration à droite.
Remarque: les deux raccords mesurent la dépression.
VALEURS MESURÉES
La dépression dans la section d'air extrait doit être supérieure ou
égale à celle dans la section d'air soufflé.
Le réglage est terminé lorsque la dépression dans la section d'air
extrait est égale ou supérieure à 20 Pa à la dépression dans la
section d'air soufflé.
Écarts
Lorsque la dépression dans la section d'air extrait est inférieure à
celle de la section d'air soufflé, régler le registre comme suit:
1. Arrêter la centrale de traitement d'air et ouvrir la porte d'accès
au filtre à air extrait.
GOLD RX Top/GOLD RX avec prise d'air extérieur par le haut:
Boucher le nombre adéquat de trous dans la plaque d'équi-
librage au moyen des bouchons en plastique fournis.
GOLD RX avec prise d'air extérieur par le côté: Enfoncer
légèrement les plaques de réglage dans l'ouverture de la prise
d'air extrait (pour les fermer).
Pour installation en passage d'air intégral (accessoire de
conduit en caisson isolé): Si, la ou les plaque(s) d'équilibrage
étant totalement fermée(s), la dépression dans la section d'air
extrait reste inférieure à celle de la section d'air soufflé, il
convient de boucher une série de trous au moyen des bou-
chons en plastique fourni.
3. Fermer la porte d'accès et redémarrer l'unité.
4. Mesurer les pressions.
Répéter l'opération jusqu'à ce que la dépression dans la
section d'air extrait soit égale ou supérieure ( à 20 Pa) à la
dépression dans la section d'air soufflé (0–20 Pa).
5. Si, les plaques d'équilibrage étant complètement ouvertes, la
dépression dans le bloc air extrait dépasse de plus de 20 Pa
celle de du bloc air soufflé, les débits de fuite et de purge
seront excessifs, augmentant la consommation électrique du
ventilateur d'air extrait.
Sous réserve de modifications sans avis préalable.

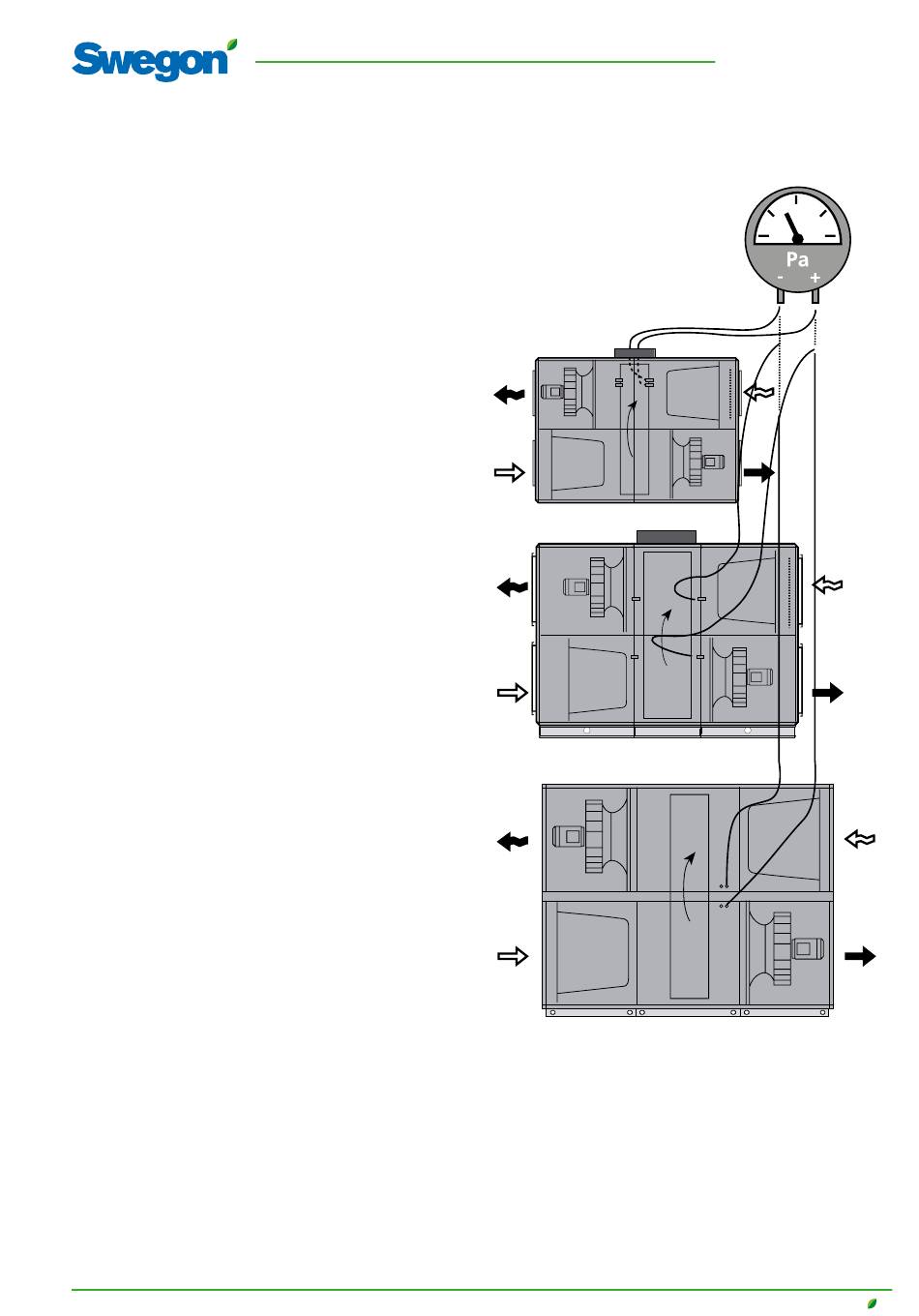

Prises de mesure de pression – orientation de la fuite
