3. Équilibrage
3.1 Généralités
Étapes de mise en service:
1. Vérifier qu'aucun objet inconnu ne se trouve dans l'unité, le
réseau de gaines ou dans des éléments fonctionnels.
2. S'assurer que la roue de l'échangeur de chaleur rotatif tourne
aisément. Sur les tailles 050-120, l'échangeur de chaleur
rotatif doit être légèrement incliné vers le filtre (voir schéma
ci-dessous).
Si la position doit être modifiée, voir les instructions de
réglage de l'inclinaison de l'échangeur de chaleur rotatif
(004-080) ou les instructions d'installation de la GOLD (120).
≈ 0,5xL

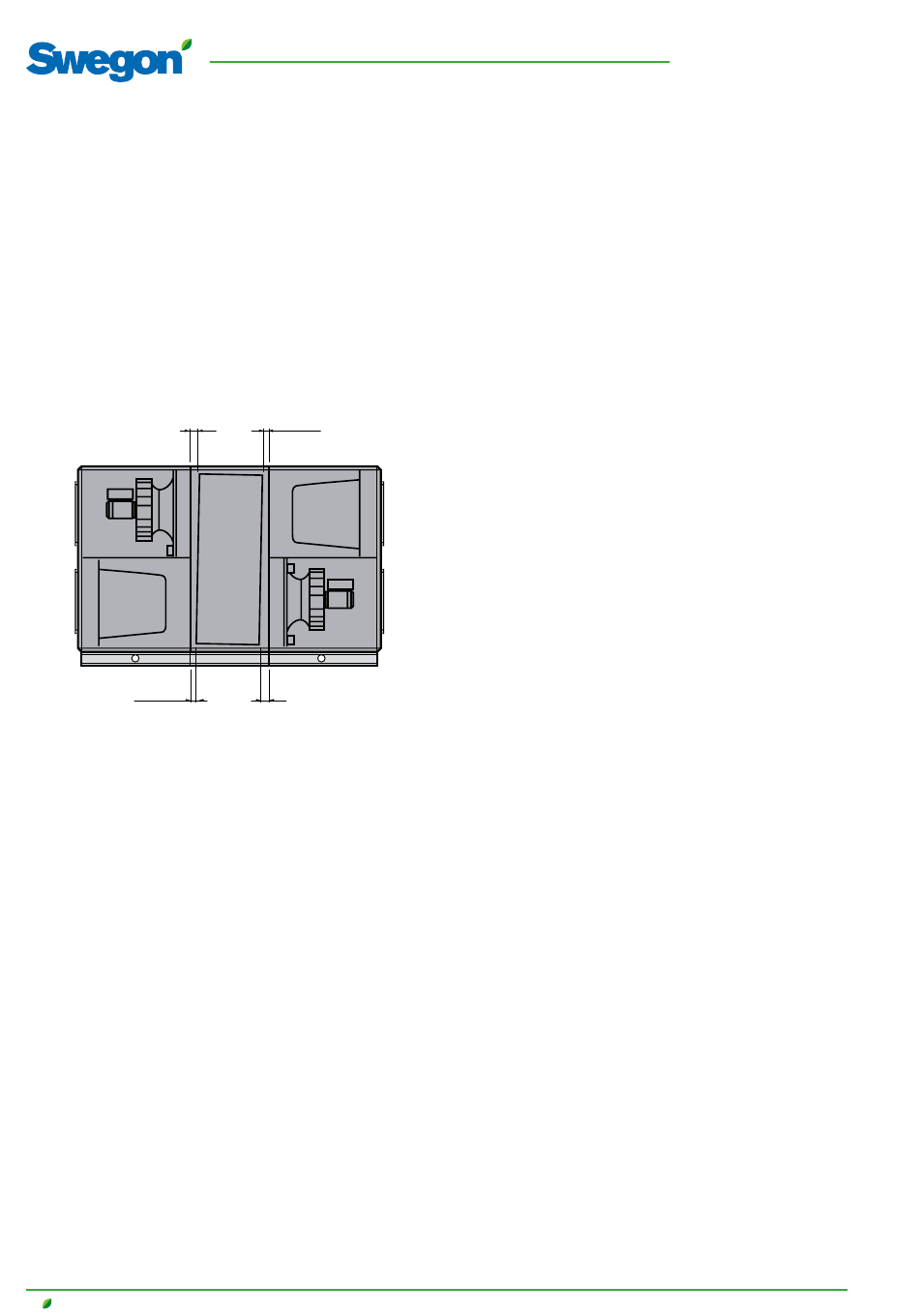

GOLD RX, tailles 050-120: L'illustration montre l'inclinaison de
la roue d'une configuration ventilateur 1 à la sortie d'usine.
Elle est toujours orientée vers le filtre, ce qui signifie que pour
une configuration ventilateur 2, l'inclinaison est dans l'autre
direction.
3. Tournez l'interrupteur de sécurité en position Marche (I).
4. Sélectionner la langue souhaitée si cela n'a pas été déjà fait.
Voir la Section 4.7 du Manuel des Fonctions GOLD, Installa-
tion
6 www.swegon.com
≈ 0,5xL
L
L
5. La centrale de traitement d'air a été réglée en usine de
manière à pouvoir fonctionner immédiatement. Voir le proto-
cole d'équilibrage.
Toutefois, cette programmation nécessite fréquemment des
réglages pour l'installation en question.
Si nécessaire, entrez la position du ventilateur (côté inspec-
tion), voir la Section 4.10 du Manuel des Fonctions, Installa-
tion.
Programmer l'horloge, le mode de fonctionnement, les tem-
pératures, les débits d'air et les fonctions conformément à la
Section 4 du Manuel des Fonctions, Installation.
Sélectionner l'unité de mesure du débit d'air (l/s, m
ou cfm).
Remplir le protocole de mise en service et le conserver dans la
pochette de documentation de l'unité.
Il peut être nécessaire d'adapter la bande P et la période I si le
système de régulation thermique oscille ou fonctionne irrégu-
lièrement. Pour ce faire, il faut saisir un code spécial. Contac-
tez votre représentant Swegon.
6. Le cas échéant, activer le mode manuel ou automatique
(tableau de bord) ou verrouiller la vitesse des ventilateurs
(menu RÉGLAGE DU DÉBIT D'AIR). Régler le réseau de gaines
et les diffuseurs d'air conformément à la Section 3.2.
7. Vérifier et régler si nécessaire l'équilibre de pression de la
centrale (voir section 3.3).
8. Pour terminer, équilibrer les filtres conformément à la Section
3 du Manuel des Fonctions, Installation.
Sous réserve de modifications sans avis préalable.
FR.GOLDSKFRX.201115
3 /s, m 3 /h
