3.3 Ajustement de l'équilibre de
pression

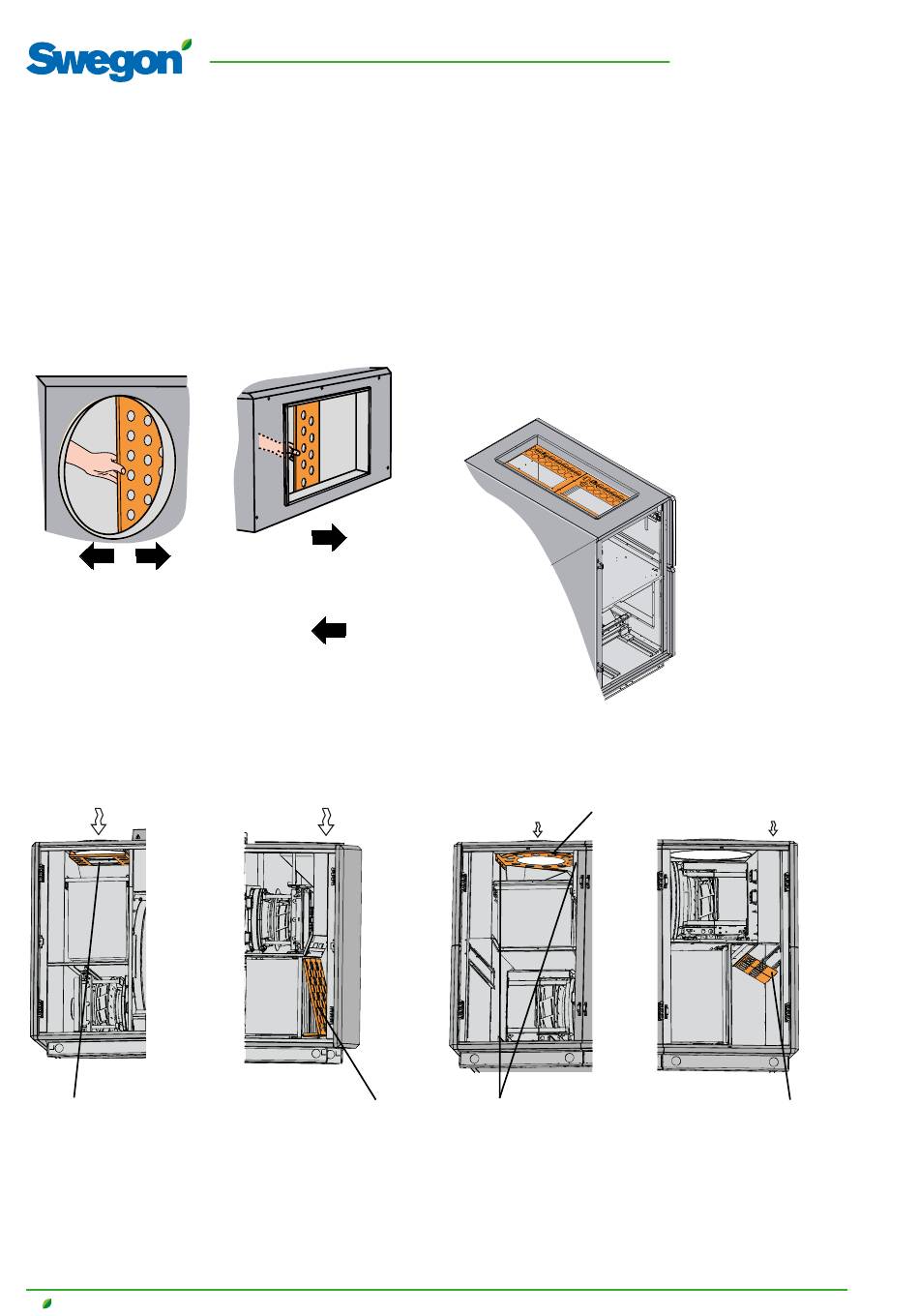

Plaques d'équilibrage
GOLD RX
Prise d'air vue du côté
Tailles 004 – 012, 1 – 2 plaques
FERMER OUVRIR
GOLD RX Top 004-008
Ventilateur d'air soufflé,
niveau inférieur, 1 plaque
AIR EXTRAIT
Plaque
Accrocher la plaque d'équilibrage sur le
d'équilibrage
guide du filtre supérieur, puis enfoncer
la plaque d'équilibrage vers le bas pour
qu'elle se fixe dans le guide inférieur.
Retirer la ou les vis de montage et installer la plaque d'équilibrage dans les encoches prévues à cet effet. Serrer la ou les vis de mon-
tage. Se reporter à l'illustration ci-dessus. Équilibrer la pression en obturant les trous de la plaque d'équilibrage à l'aide des bouchons
en plastique fournis.
Plaque d'équilibrage fournie pour GOLD RX Top 004-012. En cas de modification du sens des débits d'air, il convient de commander
une autre plaque d'équilibrage.
8 www.swegon.com
Tailles 014 – 120, 1 – 5 plaques
FERMER
(Introduire au moins une
plaque d'équilibrage)
OUVRIR
Déposer les plaques d'équilibrage
Ventilateur d'air soufflé,
niveau supérieur, 1 plaque
AIR EXTRAIT
Plaque d'équilibrage
3.3.1 Généralités
Pour que le débit de fuite dans l'échangeur de chaleur et le fonc-
tionnement du secteur de purge soient corrects, il faut un certain
niveau de dépression dans la section d'air extrait. Cela permet
d'assurer que l'air extrait ne passe pas dans l'air soufflé.
La pression du module doit être équilibrée lorsque l'installation
est complètement montée, que les débits d'air émis par les
diffuseurs et les registres ont été ajustés et que les débits d'air
soufflé et extrait atteignent leur niveau normal une fois l'unité en
service.
Prise d'air vue du dessus
Tailles 014 – 030, 2 plaques
GOLD RX Top 011/012,
Ventilateur d'air soufflé,
niveau inférieur, 1 plaque
Plaque d'équilibrage
AIR EXTRAIT
Vis de montage
(3 au total)
plaque d'équilibrage vers le caisson de la
Sous réserve de modifications sans avis préalable.
FR.GOLDSKFRX.201115
Fixer les plaques
d'équilibrage au pla-
fond par l'intérieur de
la CTA à l'aide des vis
autoforeuses.
Équilibrer la pression
en bouchant les trous
de la plaque d'équi-
librage à l'aide des
bouchons en plastique
fournis (introduire le
bouchon en plastique
dans le trou rectan-
gulaire de la plaque
d'équilibrage).
Ventilateur d'air soufflé,
niveau supérieur, 1 plaque
AIR EXTRAIT
Plaque d'équilibrage
Accrocher la plaque d'équilibrage dans
l'encoche du côté du filtre. Soulever la
CTA et l'accrocher dans l'encoche.
