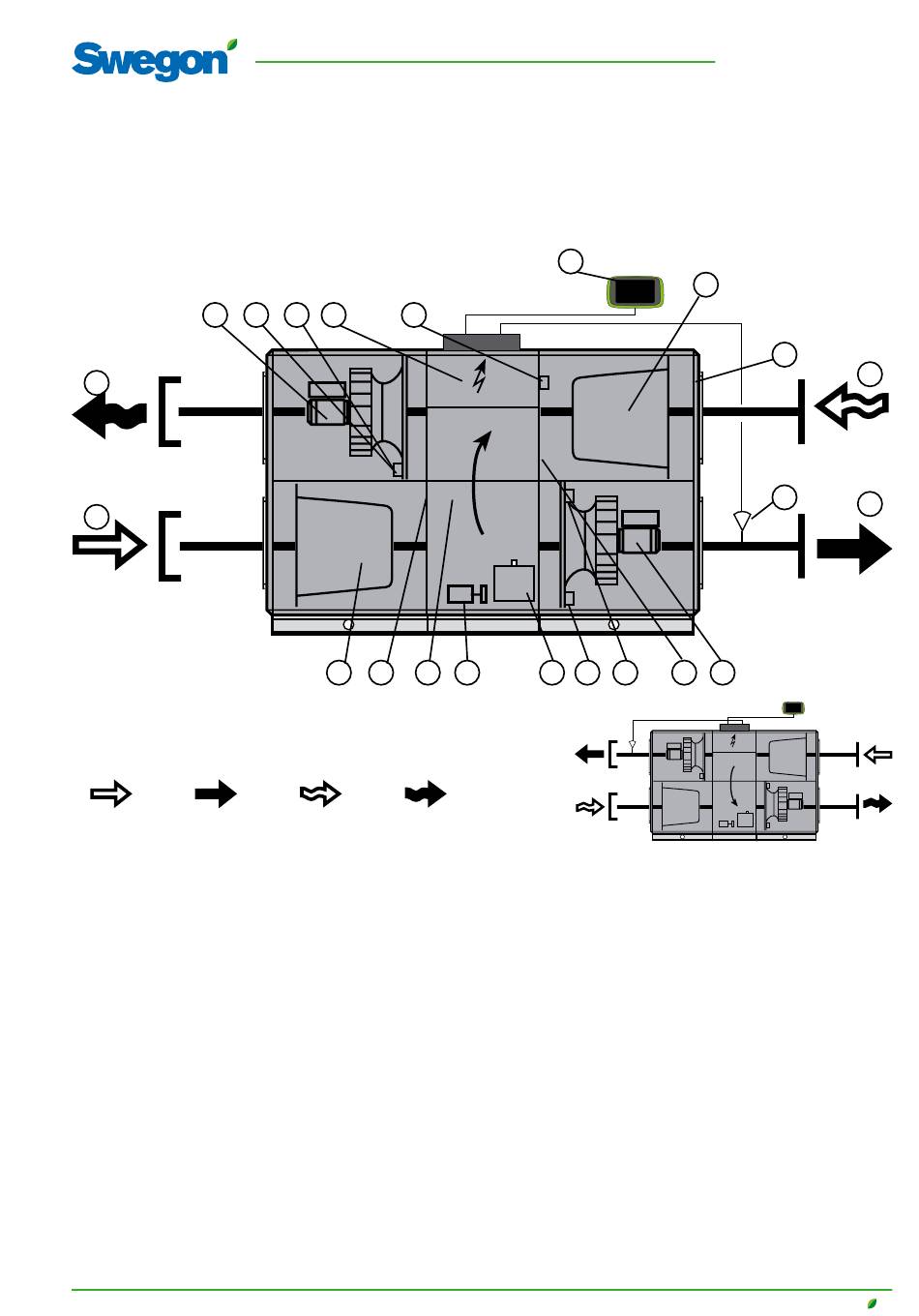

2.6 Composants des centrales de traitement d'air

Ci-dessous chaque composant est indiqué séparément par une description simplifiée et schématique.
3
2
1
Version côté droit
Air extérieur Air soufflé
GOLD 004-120: La centrale peut être commandée en version
droite (Fig. 1a) ou en version gauche (Fig. 1b).
GOLD 012-120: La centrale de traitement d'air en Figure 1a est
dotée de la configuration ventilateurs 1. La CTA peut aussi être
commandée avec la configuration ventilateurs 2. Les emplace-
ments des ventilateurs et filtres sont alors inversés.
Dans le cas de la version gauche (figure 1b), les pièces marquées
d'un astérisque (*) changent de fonction et de désignation (air
soufflé ou air extrait).
Emplacement et désignation des composants
1 AIR EXTÉRIEUR* (en version gauche: Air extrait)
2 AIR REJETÉ* (en version gauche: Air soufflé)
3 Ventilateur d'air extrait* avec moteur et régulateur
4 Sonde de pression, ventilateur d'air extrait* (Position sur le
sélecteur de fonctions = 1)
5 Sonde de pression, filtre air soufflé* (position sur le sélecteur
de fonctions = 3)
6 Compartiment électrique avec module de commande
7 onde de pression de l'échangeur de chaleur
(Position sur le sélecteur de fonctions = B)
8 Télécommande IQnavigator
Sous réserve de modifications sans avis préalable.
4 5 6 7
Fig. 1a
14 15 16
Air extrait Air rejeté
8
17 18 19 20
Fig. 1b
9 Filtre air extrait*
10 Plaque d'équilibrage (en version gauche – section filtre
gauche)
11 Sonde de température air soufflé (à monter dans la gaine
d'air soufflé)
12 AIR EXTRAIT* (en version gauche: Air extérieur)
13 AIR SOUFFLÉ* (en version gauche: Air rejeté)
14 Filtre à air soufflé*
15 Sonde de température, air extérieur*
16 Échangeur de chaleur
17 Moteur d'entraînement, échangeur de chaleur
18 Unité de commande de l'échangeur de chaleur,
avec surveillance intégrée de la rotation
19 Sonde de pression, ventilateur d'air soufflé* (Position sur le
sélecteur de fonctions = 2)
20 Sonde de pression, filtre air extrait* (Position sur le sélecteur
de fonctions = 4)
21 Sonde de température, air extrait*
22 Ventilateur d'air soufflé* avec moteur et régulateur
FR.GOLDSKFRX.201115
9
10
11
21 22
Version côté gauche
www.swegon.com
12
13
5
