Exemple d'embase de 150 mm de hauteur pour les CTA dont les dimensions varient de DV 50 à DV 150.
Monter les pieds ajustables en laissant une distance maximale de 150 mm entre chaque pied sous
l'embase. L'embase peut maintenant être mise à niveau à l'aide des pieds ajustables. L'étape suivante
consiste à placer et à assembler les parties de la CTA sur l'embase.
i.2.5 Embase pour centrales extérieures
Les centrales extérieures doivent être posées sur des embases de 250 mm de haut et sont toujours
adaptées aux parties de la CTA. Nous recommandons des embases en acier galvanisé à chaud pour les
centrales extérieures. Systemair livre ces embases sans les pieds ajustables mentionnés ci-dessus.
i.2.6 Installation, sur site, des parties de la centrale sur l'embase lorsque les différentes
parties sont livrées sur palettes.
Soulever la partie adéquate à l'aide du chariot élévateur jusqu'à ce que le dessous de la partie en question
soit au niveau du dessus de l'embase.
1. Déplacer la partie vers sa position adéquate sur l'embase à l'aide des élingues - il peut être
nécessaire de soutenir la partie en utilisant des supports roulants de manutention (voir la photo ci-
dessous).

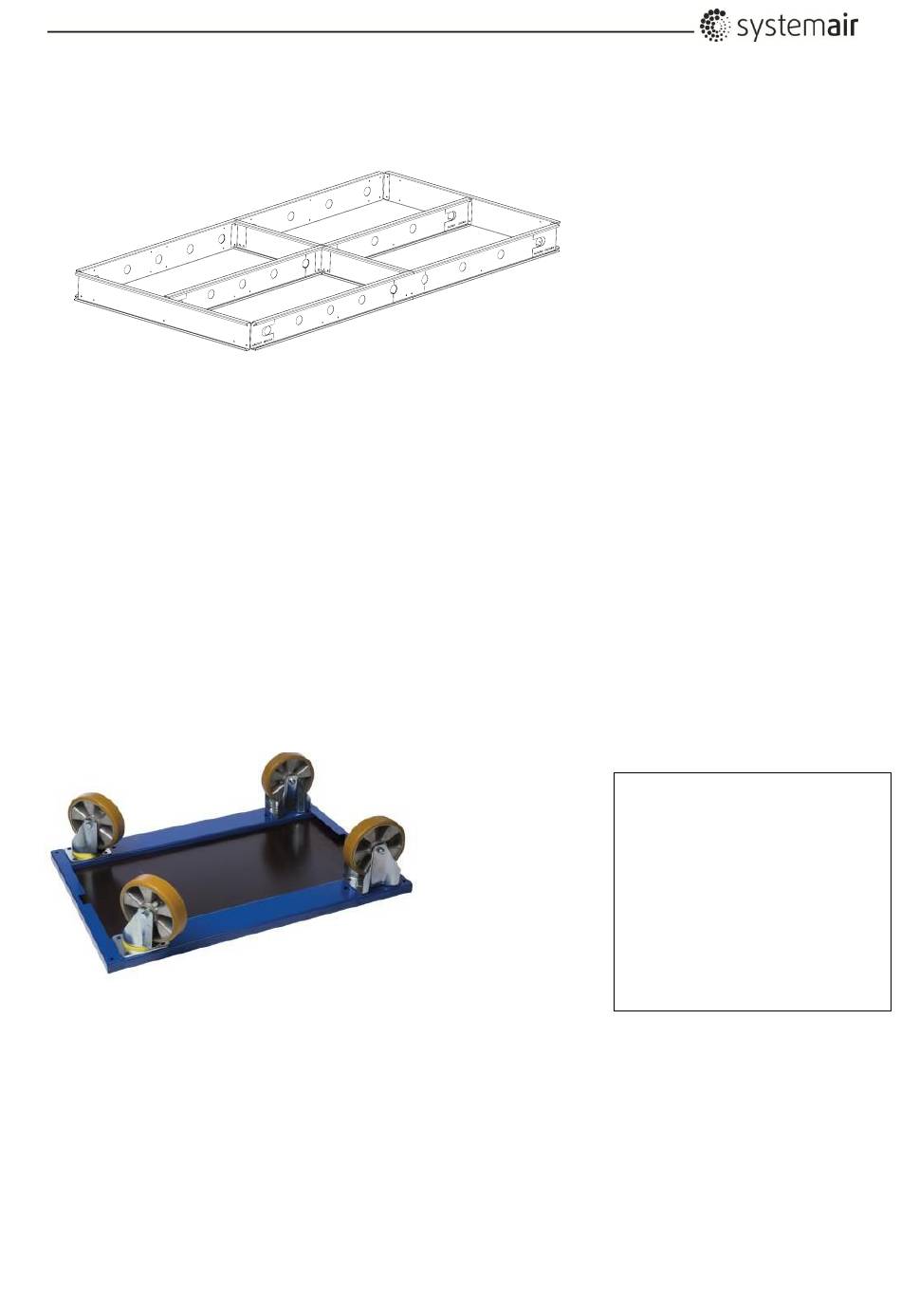

Exemple de support roulant de
manutention retourné. Placés
ainsi sur les fourches du chariot
élévateur, les supports roulants
de manutention permettent de
faire rouler doucement et en
toute sécurité les parties de la
centrale sur les embases.
