2 Remarques relatives à la
documentation
2.1 Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
2.2

Conservation des documents

▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3 Validité de la notice
Cette notice s'applique exclusivement aux modèles sui-
vants :
Appareil - référence d'article
VC BE 126/5‑5
VC BE 206/5‑5
VC BE 306/5‑5
VC BE 376/5‑5
VCW BE 296/5‑5
VCW BE 346/5‑5
VCW BE 376/5‑5
0020144287_04 ecoTEC plus Notice d'installation et de maintenance
Remarques relatives à la documentation 2
0010014232
0010011628
0010011630
0010011631
0010011632
0010011633
0010011634
3

Description du produit

3.1

Structure du produit

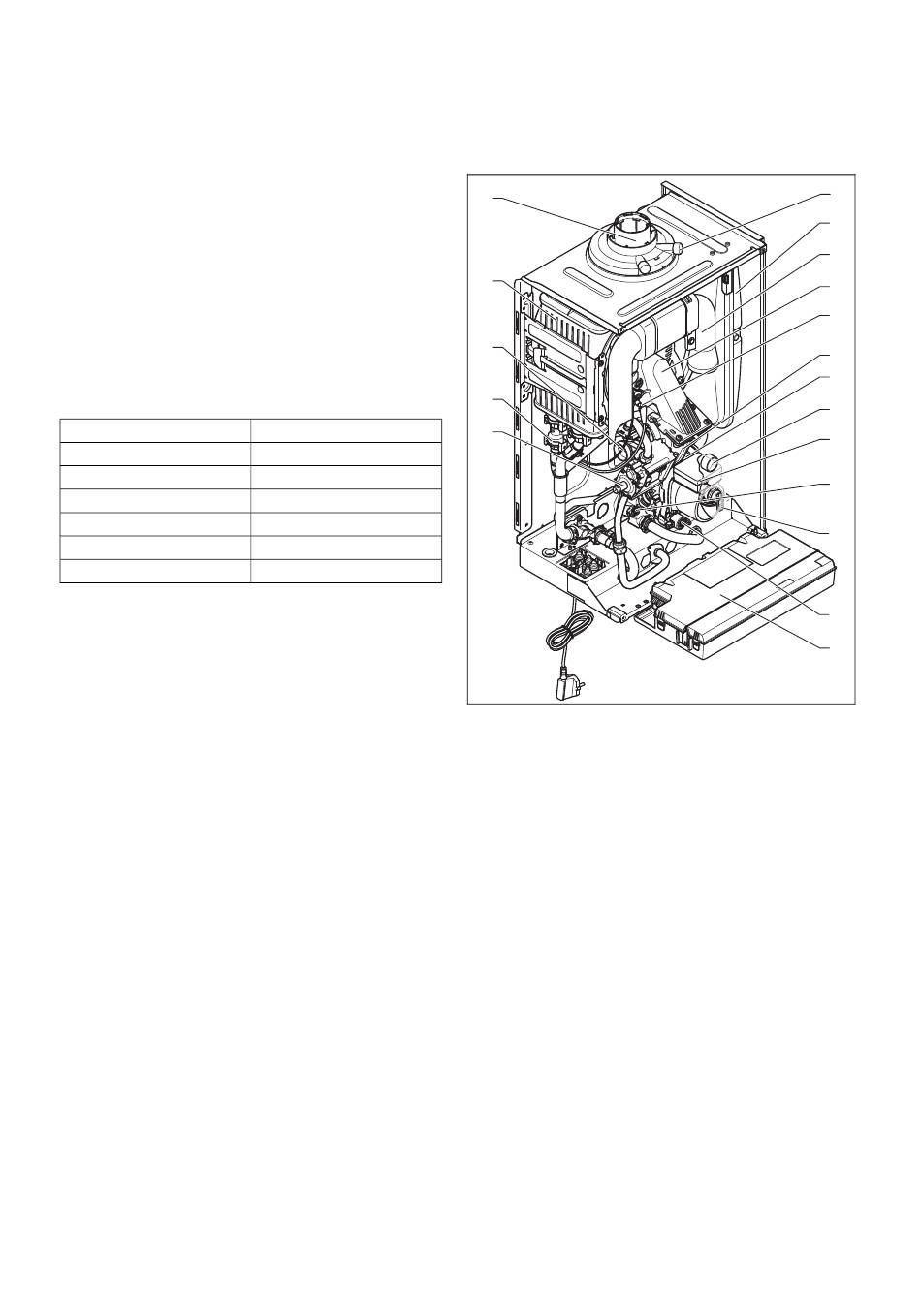

3.1.1 Éléments fonctionnels du produit réservé
uniquement au mode chauffage
5
4
3
2
1
1 Mécanisme gaz
2 Capteur de pression
d'eau
3 Venturi avec capteur de
débit de gaz
4 Échangeur thermique
5 Raccordement pour
conduit du système
ventouse
6 Manchon de mesure
des gaz de combustion
7 Vase d'expansion
8 Tube d'aspiration d'air
6
7
8
9
10
11
12
13
14
15
16
17
18
9 Module compact ther-
mique
10
Électrode d'allumage
11 Ventilateur
12 Purgeur automatique
13 Manomètre
14 Pompe interne
15 By-pass
16 Soupape de sécurité
17 Vannes 3 voies
18 Boîtier électronique
