Autotest Électronique; Démontage Du Module Compact Thermique - Vaillant ecoTEC plus VC BE 126/5‑5 Notice D'installation Et De Maintenance

Affi-
Programme test
chage
T.03 Contrôle du
ventilateur
T.04 Contrôle de
la pompe de
charge du bal-
lon
T.05 Contrôle de
la pompe de
circulation
T.06 Contrôle de la
pompe externe
T.08 Contrôle du
brûleur
10.2 Autotest électronique
Menu → Accès technicien → Programmes test → Autotest
électr.
L'autotest électronique permet de tester le circuit imprimé.
10.3 Démontage du module compact thermique
Remarque
Le module compact thermique est un sous-en-
semble formé de cinq composants principaux :
– ventilateur à vitesse régulée,
– mécanisme gaz avec plaque de fixation,
– venturi avec capteur de débit de gaz et tube de
raccordement du gaz,
– bride de fixation du brûleur,
– brûleur à prémélange.
Danger !
Danger de mort et risques de dommages
matériels sous l'effet des gaz de combus-
tion brûlants !
Le joint, la natte isolante et les écrous auto-
bloquants de la bride de fixation du brûleur ne
doivent surtout pas être endommagés. Dans
le cas contraire, il peut y avoir des fuites de
gaz de combustion brûlants, avec les risques
de blessures et de dommages matériels que
cela suppose.
▶
Remplacez systématiquement le joint en
cas d'ouverture de la bride de fixation du
brûleur.
▶
Remplacez systématiquement les écrous
autobloquants de la bride de fixation du
brûleur en cas d'ouverture de la bride.
▶
Si la natte isolante de la bride de fixation
du brûleur ou le fond arrière de l'échan-
geur thermique montre des traces de dé-
térioration, changez la natte isolante.
0020144287_04 ecoTEC plus Notice d'installation et de maintenance
Action
Mettre en marche et arrêter
le ventilateur. Le ventilateur
tourne alors à vitesse maxi-
male.
Mettre en marche et arrêter
la pompe de charge du
ballon.
Mettre en marche et arrêter
la pompe de circulation.
Mettre en marche et arrêter
la pompe externe.
Le produit se met en marche
et fonctionne à charge mi-
nimale. La température de
départ s'affiche à l'écran.
Inspection et maintenance 10

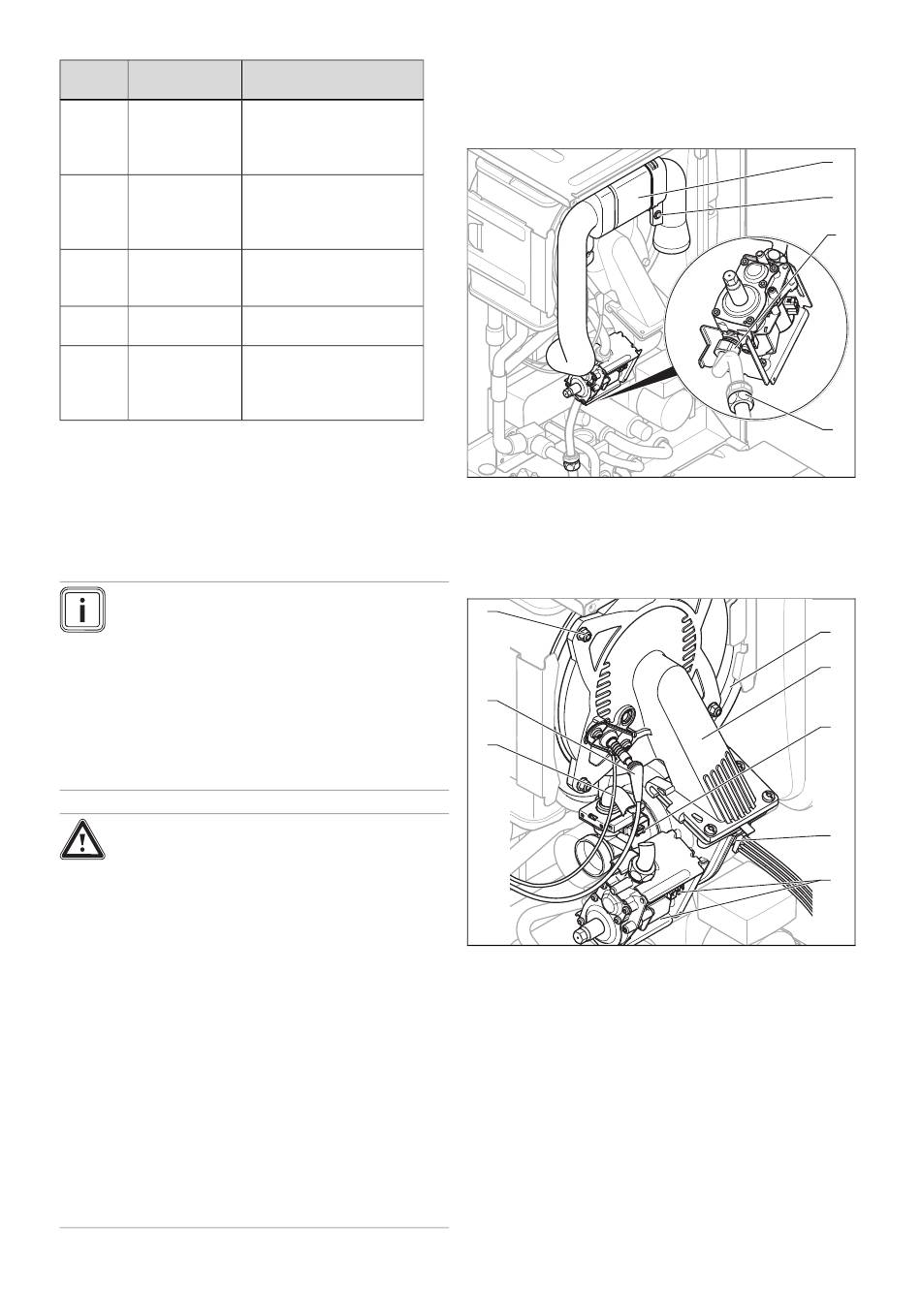

1. Éteignez le produit avec la touche Marche/arrêt.
2. Fermez le robinet d'arrêt du gaz.
3. Démontez le panneau avant. (→ page 11)
4. Faites basculer le boîtier électrique vers l'avant.
5. Dévissez la vis de maintien (2) et retirez le tube d'en-
trée d'air (1) du manchon d'aspiration.
6. Dévissez soit l'écrou-raccord du mécanisme gaz (3),
soit l'écrou-raccord (4) situé entre le tuyau de gaz an-
nelé et le tuyau fixe.
8
7
6
7. Débranchez le connecteur du câble d'allumage (7) et
du câble de mise à la terre (6) de l'électrode d'allu-
mage.
8. Débranchez le connecteur (4) du moteur du ventilateur
en appuyant sur l'ergot de verrouillage.
9. Débranchez les trois connecteurs du mécanisme gaz
(5).
10. Débranchez le connecteur du venturi (3) en appuyant
sur l'ergot de verrouillage.
11. Déconnectez le faisceau électrique du clip situé sur le
support du mécanisme gaz.
12. Dévissez les quatre écrous (8).
13. Retirez l'ensemble du module compact thermique (2)
de l'échangeur thermique (1).
1
2
3
4
1
2
3
4
5
31
